Concentrer deux lignes au centre (Outils de cartographie)

Résumé

Dérive des axes médians à partir d’entités lignes doubles, telles que des bordures de route, en fonction de tolérances de largeur spécifiées.

Illustration

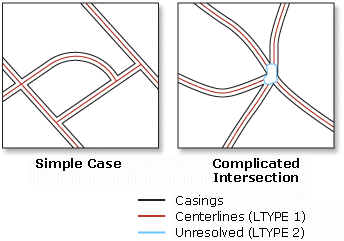

Illustration de l’outil Collapse Dual Lines To Centerline (Concentrer deux lignes au centre)

Utilisation

Cet outil est conçu pour des paires de lignes régulières et presque parallèles, telles que des tracés de route à grande échelle. Les axes médians sont créés uniquement entre des lignes à extrémités ouvertes et non à l’intérieur de lignes fermées, qui représentent généralement des blocs de rues. L'outil n'est pas conçu pour simplifier des autoroutes à plusieurs voies avec échangeurs, rampes d'accès, ponts et passages inférieurs ou des voies ferrées avec plusieurs voies convergentes. Dans ces cas-là, utilisez l’outil Merge Divided Roads (Fusionner des chaussées séparées).
La classe d’entités en sortie ne contiendra pas les attributs géographiques des lignes en entrée, mais comprendra les nouveaux champs suivants :
- LnType—Contient les valeurs de types de ligne suivantes :
  - La valeur 1 est utilisée pour les axes médians dérivés.
  - La valeur 2 est utilisée pour les contours autour d’intersections relativement compliquées où aucun axe médian n’est généré, les lignes représentant les routes dont la largeur est supérieure à la plage spécifiée et d’autres lignes endommagées ou non réparées.
  - La valeur 3 est utilisée pour les lignes dont les bordures source ne sont pas claires (elles connectent généralement deux intersections très proches l’une de l’autre, qui peuvent appartenir à une grande intersection).
- LeftLn_FID—Contient l’ID d’objet de la ligne en entrée à gauche d’un axe médian dérivé. Cette valeur de champ est égale à zéro pour les lignes de LnType 2 et 3.
- RightLn_FID—Contient l’ID d’objet de la ligne en entrée à droite d’un axe médian dérivé. Cette valeur de champ est égale à zéro pour les lignes de LnType 2 et 3.
Vous pouvez utiliser les valeurs LnType pour mieux inspecter les intersections non résolues et les routes plus larges. Vous pouvez utiliser les champs LeftLn_FID et RightLn_FID avec l’outil Join Field (Champ de jointure) pour transférer les attributs des lignes source vers les axes médians lorsque cela est nécessaire.

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Entités lignes doubles en entrée, telles que les bordures de route, à partir desquelles sont dérivés les axes médians.	Feature Layer
Classe d’entités en sortie	Classe d’entités en sortie qui sera créée.	Feature Class
Largeur maximale	Largeur maximale des entités lignes doubles utilisées pour dériver un axe médian. Vous devez spécifier une valeur supérieure à zéro. Vous pouvez spécifier une unité. Par défaut, l’unité de l’entité est spécifiée.	Linear Unit
Largeur minimum (Facultatif)	Largeur minimale des entités lignes doubles utilisées pour dériver un axe médian. La largeur minimale doit être supérieure ou égale à zéro et inférieure à la largeur maximale. La valeur par défaut est de zéro. Vous pouvez spécifier une unité. Par défaut, l’unité de l’entité est spécifiée.	Linear Unit

arcpy.cartography.CollapseDualLinesToCenterline(in_features, out_feature_class, maximum_width, {minimum_width})

Nom	Explication	Type de données
in_features	Entités lignes doubles en entrée, telles que les bordures de route, à partir desquelles sont dérivés les axes médians.	Feature Layer
out_feature_class	Classe d’entités en sortie qui sera créée.	Feature Class
maximum_width	Largeur maximale des entités lignes doubles utilisées pour dériver un axe médian. Vous devez spécifier une valeur supérieure à zéro. Vous pouvez spécifier une unité. Par défaut, l’unité de l’entité est spécifiée.	Linear Unit
minimum_width (Facultatif)	Largeur minimale des entités lignes doubles utilisées pour dériver un axe médian. La largeur minimale doit être supérieure ou égale à zéro et inférieure à la largeur maximale. La valeur par défaut est de zéro. Vous pouvez spécifier une unité. Par défaut, l’unité de l’entité est spécifiée.	Linear Unit

Exemple de code

Exemple 1 d’utilisation de l’outil CollapseDualLinesToCenterline (fenêtre Python)

Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction CollapseDualLinesToCenterline en mode immédiat.

import arcpy
from arcpy import env
import arcpy.cartography as CA
env.workspace = "C:/data"
CA.CollapseDualLinesToCenterline("dual_line_roads.shp",
                                 "C:/output/output.gdb/road_centerlines",
                                 50)

Exemple 2 d’utilisation de l’outil CollapseDualLinesToCenterline (script autonome)

Le script autonome ci-après illustre l’utilisation de la fonction CollapseDualLinesToCenterline.

# Name: CollapseDualLinesToCenterline_Example2.py
# Description: Create road centerlines and find buildings within a given distance

# Import system modules
import arcpy
from arcpy import env
import arcpy.cartography as CA
import arcpy.management as DM
import arcpy.analysis as AN

# Set environment settings
env.workspace = "C:/data/Portland.gdb"

# Set local variables
inRoadCasingsFeatures = "road_casings"
inHouseFeatures = "houses"

centerlineFeatures = "C:/data/PortlandOutput.gdb/road_centerlines"
bufferFeatures = "C:/data/PortlandOutput.gdb/road_buffers"

# Create centerlines for road casings.
CA.CollapseDualLinesToCenterline(inRoadCasingsFeatures, centerlineFeatures, 80)

# Create buffers 100 units from around centerlines.
AN.Buffer(centerlineFeatures, bufferFeatures, 100)

# Select houses by buffers.
DM.SelectLayerByLocation(inHouseFeatures, "intersect", bufferFeatures, 100)

Environnements

Espace de travail courant, Valeur Z en sortie par défaut, Domaine M en sortie, Domaine XY en sortie, Système de coordonnées en sortie, Etendue, Valeurs M en sortie, Valeurs Z en sortie, Espace de travail temporaire, Tolérance XY

Informations de licence

Basic: Non
Standard: Non
Advanced: Oui
