Créer un cube spatio-temporel à partir d’une couche raster multidimensionnelle (Outils d'exploration des modèles spatio-temporels)

Résumé

Crée un cube spatio-temporel à partir d’une couche raster multidimensionnelle et structure les données dans des groupes spatio-temporels pour une analyse spatio-temporelle et une visualisation efficaces.

En savoir plus sur l’ajout et la visualisation de couches raster multidimensionnelles sur des cartes dans ArcGIS Pro

En savoir plus sur la création de cubes spatio- temporels

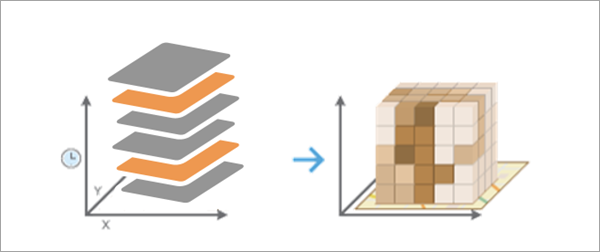

Illustration

Utilisation

La valeur du paramètre Output Space Time Cube (Cube spatio-temporel en sortie) peut être analysée pour rechercher des modèles dans l’espace ou dans le temps à l’aide d’outils de la boîte à outils Space Time Pattern Mining (Exploration des modèles spatio-temporels), notamment les outils Emerging Hot Spot Analysis (Analyse de points chauds émergents), Local Outlier Analysis (Analyse de valeurs aberrantes locales) et Time Series Clustering (Agrégation de séries chronologiques).
La valeur Output Space Time Cube (Cube spatio-temporel en sortie) est créée en fonction de la résolution spatiale et temporelle de la valeur du paramètre Input Multidimensional Raster Layer (Couche raster multidimensionnelle en entrée). Chaque groupe spatio-temporel dans le cube en sortie fera référence à une cellule raster unique pour un seul intervalle temporel de l’entrée. Les groupes qui partagent le même emplacement auront le même attribut Location ID et les groupes qui partagent le même intervalle temporel auront le même attribut Time Step ID.
Cet outil est semblable aux outils Create Space Time Cube From Defined Locations (Créer un cube spatio-temporel à partir d’emplacements définis) et Create Space Time Cube By Aggregating Points (Créer un cube spatio-temporel en agrégeant des points), sauf qu’aucune agrégation temporelle ou spatiale n’est utilisée dans cet outil pour la conversion. Les emplacements du cube spatio-temporel sont les mêmes que ceux des cellules raster individuelles et les intervalles temporels du cube sont les mêmes que les intervalles temporels du raster.
Chaque emplacement est analysé pour dégager des tendances au fil du temps à l’aide de la statistique de Mann-Kendall. Ces informations, ainsi que les autres propriétés du cube spatio-temporel, apparaissent sous forme de messages de géotraitement au bas de la fenêtre Geoprocessing (Géotraitement) pendant l’exécution de l’outil. Vous pouvez également accéder aux messages via l’historique de géotraitement en passant le curseur de la souris sur la barre d’avancement et en cliquant sur le bouton de menu contextuel ou en développant la section de messages dans la fenêtre Geoprocessing (Géotraitement).
Vous pouvez visualiser le cube spatio-temporel à l’aide de l’outil Make Space Time Cube Layer (Créer une couche de cube spatio-temporel) et des autres outils du jeu d’outils Space Time Cube Visualization (Visualisation d’un cube spatio-temporel).
Cet outil nécessite que la valeur Input Multidimensional Raster Layer (Couche raster multidimensionnelle en entrée) soit projetée de manière à mesurer les distances avec précision. Si elle se trouve dans un système de coordonnées géographiques qui utilise les coordonnées de latitude et de longitude et qu’aucun paramètre d’environnement Output Coordinate System (Système de coordonnées en sortie) n’est spécifié, la couche raster est projetée sur la projection cylindrique équidistante WGS 1984 mondiale (WKID 4087).
La valeur Input Multidimensional Raster Layer (Couche raster multidimensionnelle en entrée) doit inclure au moins 10 intervalles temporels pour pouvoir être utilisée dans cet outil.
Les cubes spatio-temporels peuvent stocker 2 milliards de groupes au maximum. Si le nombre de cellules raster multiplié par le nombre d’intervalles temporels dépasse 2 milliards, l’outil renvoie une erreur.
Les cellules raster pour lesquelles des valeurs NoData sont associées à tous les intervalles temporels seront exclues de la sortie, aucun groupe spatio-temporel ne leur sera affecté.
Si le raster multidimensionnel est enregistré au format Cloud Raster Format (fichier .crf), vous pouvez rechercher ou spécifier le chemin d’accès au jeu de données raster pour le paramètre Input Multidimensional Raster Layer (Couche raster multidimensionnelle en entrée) sans créer de couche raster multidimensionnelle. Si le raster est un raster multivarié, toutes les variables sont utilisées par l’outil.
Lorsque vous remplissez des groupes vides avec des voisins spatiaux, l’outil calcule des estimations en fonction des 8 voisins les plus proches. Au minimum 4 de ces voisins spatiaux doivent comporter des valeurs pour remplir le groupe vide à l'aide de cette option.
Lorsque vous remplissez des groupes vides avec des voisins spatio-temporels, l’outil calcule des estimations en fonction des 8 voisins les plus proches. De plus, des voisins temporels sont utilisés pour chacun des groupes identifiés comme étant des voisins spatiaux lorsque vous vous déplacez vers l’avant et vers l’arrière dans l’intervalle temporel. Un minimum de 13 voisins spatio-temporels est nécessaire pour remplir le groupe vide à l'aide de cette option.
Lorsque vous remplissez des groupes vides avec une tendance temporelle, les groupes des deux premières et des deux dernières périodes temporelles à une localisation donnée doivent comporter des valeurs de telle sorte que les valeurs puissent être interpolées à d’autres périodes temporelles pour cette localisation.
La méthode de remplissage avec tendance temporelle utilise la méthode de spline univariée interpolée du paquetage d’interpolation de SciPy.
Si les valeurs StdTime de la couche raster multidimensionnelle en entrée incluent des millisecondes, l’horodatage de chaque groupe spatio-temporel n’inclut que des secondes et les millisecondes sont ignorées.

Etiqueter	Explication	Type de données
Input Multidimensional Raster Layer (Couche raster multidimensionnelle en entrée)	Couche raster multidimensionnelle en entrée qui sera convertie en cube spatio-temporel.	Raster Layer
Cube spatio-temporel en sortie	Le cube de données netCDF en sortie qui sera créé.	File
Fill Empty Bins Method (Méthode de remplissage des groupes vides)	Spécifie comment les valeurs manquantes dans le cube spatio-temporel seront remplies. Chaque groupe spatio-temporel dans la sortie doit avoir une valeur. Par conséquent, vous devez spécifier comment remplir les valeurs pour les cellules raster contenant des valeurs NoData. Zéros—Les groupes vides seront remplis avec des zéros. Il s’agit de l’option par défaut. Spatial neighbors (Voisins spatiaux)—Les groupes vides seront remplis avec la valeur moyenne des voisins spatiaux. Space-time neighbors (Voisins spatio-temporels)—Les groupes vides seront remplis avec la valeur moyenne des voisins spatio-temporels. Temporal trend (Tendance temporelle)—Les groupes vides seront remplis à l’aide d’un algorithme de spline univariée interpolée.	String

arcpy.stpm.CreateSpaceTimeCubeMDRasterLayer(in_md_raster, output_cube, fill_empty_bins)

Nom	Explication	Type de données
in_md_raster	Couche raster multidimensionnelle en entrée qui sera convertie en cube spatio-temporel.	Raster Layer
output_cube	Le cube de données netCDF en sortie qui sera créé.	File
fill_empty_bins	Spécifie comment les valeurs manquantes dans le cube spatio-temporel seront remplies. Chaque groupe spatio-temporel dans la sortie doit avoir une valeur. Par conséquent, vous devez spécifier comment remplir les valeurs pour les cellules raster contenant des valeurs NoData. `ZEROS`—Les groupes vides seront remplis avec des zéros. Il s’agit de l’option par défaut. `SPATIAL_NEIGHBORS`—Les groupes vides seront remplis avec la valeur moyenne des voisins spatiaux. `SPACE_TIME_NEIGHBORS`—Les groupes vides seront remplis avec la valeur moyenne des voisins spatio-temporels. `TEMPORAL_TREND`—Les groupes vides seront remplis à l’aide d’un algorithme de spline univariée interpolée.	String

Exemple de code

Exemple 1 d’utilisation de la fonction CreateSpaceTimeCubeMDRasterLayer (fenêtre Python)

Le script de la fenêtre Python ci-après illustre l’utilisation de la fonction CreateSpaceTimeCubeMDRasterLayer.

import arcpy
arcpy.env.workspace = r"C:\STPM\CSTCMDRL"
arcpy.stpm.CreateSpaceTimeCubeMDRasterLayer(r"Crime_Density",
                  r"Chicago_STCube.nc", "SPACE_TIME_NEIGHBORS")

Exemple 2 d’utilisation de la fonction CreateSpaceTimeCubeMDRasterLayer (script autonome)

Le script Python autonome ci-dessous illustre l’utilisation de la fonction CreateSpaceTimeCubeMDRasterLayer.

# Convert a multidimensional raster layer to a space-time cube
# Fill in missing values using space-time neighbors
# Run Emerging Hot Spot Analysis on the data
# Visualize the results in 3d

# Import system modules
import arcpy

# Set overwriteOutput property to overwrite existing output by default
arcpy.env.overwriteOutput = True

# Local variables ...
arcpy.env.workspace = r"C:\STPM\CSTCMDRL"

try:

    # Create a space-time cube from the multidimensional raster layer
    arcpy.stpm.CreateSpaceTimeCubeMDRasterLayer(r"Precipitation_MDRLayer",
                                       r"SierraNevada_Precipitation.nc",
                                       "SPACE_TIME_NEIGHBORS")

    # Run an emerging hot spot analysis on the space-time cube
    # using contiguity edges and corners so that neighbors are defined
    # by all bordering bins in space and time.
    arcpy.stpm.EmergingHotSpotAnalysis(r"SierraNevada_Precipitation.nc",
                                       "PRECIPITATION_SPACE_TIME_NEIGHBORS",
                                       "SierraNevada_Precipitation_EmergingHotSpot",
                                       "", 1, "", "CONTIGUITY_EDGES_CORNERS")

    # Use Visualize Cube in 3d to see the hot spot results for each time slice
    arcpy.stpm.VisualizeSpaceTimeCube3D(r"SierraNevada_Precipitation.nc",
                                        "PRECIPITATION_SPACE_TIME_NEIGHBORS",
                                        "HOT_AND_COLD_SPOT_RESULTS",
                                        "SierraNevada_Precipitation_Visualize3d")

except arcpy.ExecuteError:
    # If any error occurred while running the tool, print the messages
    print(arcpy.GetMessages())

Environnements

Etendue, Système de coordonnées en sortie, Facteur de traitement parallèle

Informations de licence

Basic: Oui
Standard: Oui
Advanced: Oui
