LRS 階層の表示
Location Referencing ライセンスで利用可能。
LRS (リニア リファレンス システム) データセットは、LRS に関係するすべてのフィーチャクラスとともに、ジオデータベースのフィーチャ データセットにあるコントローラー データセットです。
ArcGIS Pro で、LRS データセット内の階層を確認し、どのネットワーク タイプが LRS に存在するか、各ネットワークにどのイベントが登録されているかを決定できます。
コンテンツ ウィンドウからの LRS 階層の確認
コンテンツ ウィンドウから LRS 階層を確認するには、次の手順を実行します。
ArcGIS Pro プロジェクトで、LRS フィーチャ レイヤーを含むマップを選択します。
コンテンツ ウィンドウが開き、レイヤーがリスト表示されます。
コンテンツ ウィンドウで、LRS データセットからフィーチャ レイヤーをクリックして、選択します。
LRS データセットを構成する任意のフィーチャ レイヤー (キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、レッドライン) を選択できます。
ArcGIS Pro リボン上の Location Referencing タブをクリックします。
ツール グループにある LRS 階層
をクリックします。ヒント:
LRS 階層
がアクティブでない場合、選択したフィーチャ レイヤーは、LRS データセットに含まれていません。 コンテンツ ウィンドウで有効なフィーチャ レイヤーを選択してアクティブ化します。LRS 階層 ウィンドウが表示されます。 階層のルートは、LRS (この例では LRS_mod) です。
LRS スキーマ ノード
には、最小スキーマ フィーチャクラスと中心線シーケンス テーブルが含まれ、ネットワーク ノードには、ネットワーク、イベント、交点フィーチャクラスが表示されます。

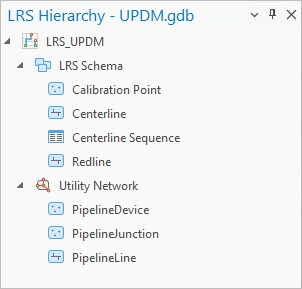

LRS とユーティリティー ネットワークを組み合わせたデータセットでは、Utility Network ノードを使用できます。
必要に応じて、LRS 階層内の任意のエンティティーを右クリックして、そのプロパティを確認したり、新規または現在のマップに追加したりすることができます。
キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、またはレッドライン フィーチャクラスのプロパティ、および中心線シーケンス テーブルのプロパティにアクセスできます。
注意:
LRS とユーティリティー ネットワークを組み合わせたデータセットでは、ユーティリティー ネットワークのフィーチャクラスのプロパティにアクセスできます。
カタログ ウィンドウからの LRS 階層の確認
LRS データセットは、カタログ ウィンドウにジオデータベース ノードの LRS フォルダーとして表示されます。 フォルダーを展開すると、フィーチャ データセットのすべての要素が表示されます。
カタログ ウィンドウから LRS 階層を確認するには、次の手順を実行します:
ArcGIS Pro プロジェクトで、カタログ ウィンドウを開きます。
カタログ ウィンドウで、ジオデータベース ノードを展開し、フィーチャ データセットを展開します。
LRS 階層は、LRS 名 (この例では LRS_mod) を使用して、LRS データセットに表示されます。 LRS データセットが LRS に存在しない場合、LRS 階層は表示されません。 LRS の変更 ツールを実行して、LRS を更新します。
LRS データセットを右クリックし、LRS 階層 を選択します。
LRS 階層 ウィンドウが開き、LRS 名 (この例では LRS_mod) がルートとして表示されます。
LRS スキーマ ノードには、最小スキーマ フィーチャクラスと中心線シーケンス テーブルが含まれ、ネットワーク ノードには、ネットワーク、イベント、交点フィーチャクラスが表示されます。
LRS とユーティリティー ネットワークを組み合わせたデータセットでは、Utility Network ノードを使用できます。
必要に応じて、LRS 階層内の任意のエンティティーを右クリックして、そのプロパティを確認したり、新規または現在のマップに追加したりすることができます。
キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、またはレッドライン フィーチャクラスのプロパティ、および中心線シーケンス テーブルのプロパティにアクセスできます。
注意:
LRS とユーティリティー ネットワークを組み合わせたデータセットでは、ユーティリティー ネットワークのフィーチャクラスのプロパティにアクセスできます。
