カートグラフィックの再配置の適用

Location Referencing ライセンスで利用可能。

航空写真、竣工図、あるいはフィールドデータ収集者からの入力に基づき、測定値を変更せず、中心線を直接変更して、ルートジオメトリを更新することができます。このプロセスは、カートグラフィックの再配置として知られています。 ArcGIS Roads and Highways により、中心線の形状を変更したり、カートグラフィックの再配置前から存在する、基となるルートのキャリブレーションを保持したりできます。

注意:

カートグラフィックの再配置を適用するには、 [コンテンツ] ウィンドウに中心線フィーチャクラスが表示されている必要があります。

ヒント:

カートグラフィックの再配置では、LRS ネットワークの カートグラフィックの再配置中のルートメジャーの更新 プロパティを使用します。このプロパティは、デフォルトで無効になっています。 [ネットワークキャリブレーションルールの変更 (Modify Network Calibration Rules)] ツールの [カートグラフィックの再配置中のルートメジャーの更新] パラメーターを使用して、LRS ネットワークのルートで、このプロパティを有効にできます。

カートグラフィックの再配置後のルートメジャーとイベントの更新の詳細

カートグラフィックの再配置を適用するには、次の手順を実行します:

中心線フィーチャクラスとネットワークフィーチャクラスをマップに追加します。

または、中心線とネットワークフィーチャクラスが存在するマップを開きます。
注意:
- データモデルでは、特定の場所で 1 つの中心線のみが必要です。編集に使用している中心線が LRS で他の中心線とオーバーラップしていないことを確認します。
- ブランチバージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャサービスを通じて編集する必要があります。

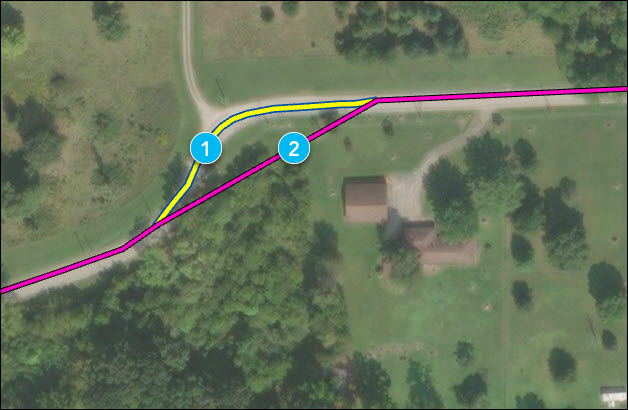

配置を変更する場所を拡大表示します。

注意:

再配置する前に、ルートのカートグラフィックの再配置に使用する中心線フィーチャが、中心線フィーチャクラスに存在している必要があります。

上図の番号は、次の表の番号に対応しています。

コンポーネント

説明

正しい配置

間違っている配置
[コンテンツ] ウィンドウの [選択状態別にリスト] タブにある [選択] リストで、ネットワークレイヤーをオフにします。
[コンテンツ] ウィンドウの [選択状態別にリスト] タブにある [選択] リストで、中心線レイヤーをオンにします。
マップで編集する中心線フィーチャを選択します。
必要に応じて、中心線の頂点を編集します。

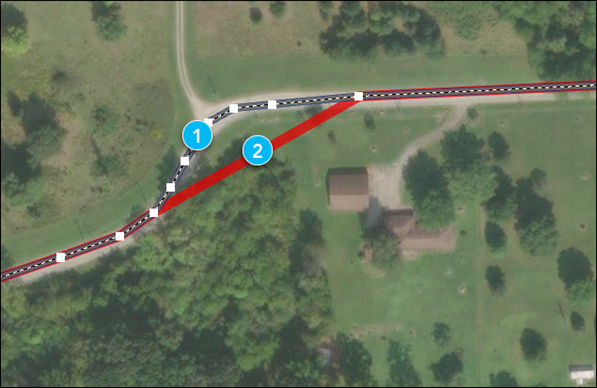

頂点の編集ツールを使用すると、フィーチャの頂点の編集や中心線セグメントの変更を行うことができます。

上図の番号は、次の表の番号に対応しています。

コンポーネント

説明

更新された中心線

元の中心線
提示されたルートの配置に一致する頂点を編集した後、マップの任意の場所を右クリックして、 [完了] をクリックします。

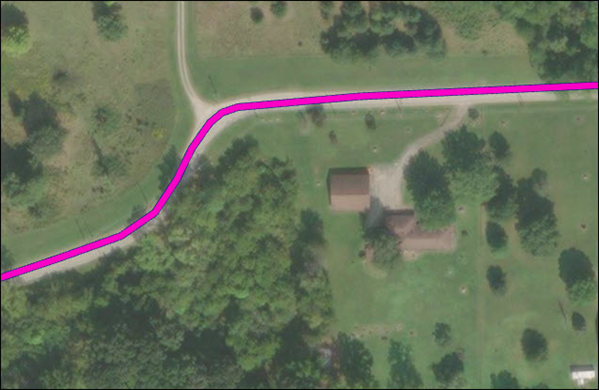

ルートでカートグラフィックが再配置されます。

ルート上の頂点は、構成済みのカートグラフィックの再配置オプションに基づくカートグラフィックの再配置の影響を受けます。
注意:
- 中心線の更新後、すべてのネットワークのルートの形状も更新されます。ただし、管理された交点のイベントと位置のイベント形状は、 [イベントの振舞いを適用 (Apply Event Behaviors)] および [交点の生成 (Generate Intersections)] ジオプロセシングツールを実行しないと更新されません。

  交点の生成と更新のシナリオの詳細
- 中心線が編集されると、すべてのネットワークのすべてのルートが、すべての時間にわたって、編集に応じて変更される点にも注意してください。
- 競合の防止が有効になっている場合、編集中の中心線に関連するすべてのルートで、ロックが取得されます。
注意:

ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。

ルートが選択された後、ルートのロックが別のバージョンのアクティブユーザーによって取得され、その解除可能ステータス値が Yes の場合、ツールはルートロックを解除しようとします。
