道路のマージ (カートグラフィ ツール)
サマリー
分割された道路車線の一致ペアを置き換える単線道路フィーチャを生成します。
道路または車線の一致ペアは、同じ道路クラスに属していて、相互にほぼ平行傾向にあり、マージ距離内で互いに離れている場合、マージされます。 道路クラスは マージ フィールド パラメーターで指定します。 入力コレクションからマージされない道路はすべて、出力フィーチャクラスにコピーされます。
ヒント:
このツールの一般的な用途は、大縮尺で使用する道路データを小縮尺で使用するために単純化することです。たとえば、複線の高速道路や大通りなどを単線として描写したほうが適切な場合に使用します。 中縮尺では、分割された道路を別々のフィーチャとして保持したほうが望ましい場合があります。 このような場合は、道路の競合を解決 ツールを使用して、シンボルが競合しないように車線をシンボル化させることができます。 同じ道路コレクションに対して 道路の競合を解決 ツールと 道路のマージ ツールの両方を実行する場合は、まず 道路のマージ ツールを使用します。
注意:
入力フィーチャが投影座標系にない場合、警告が発生します。 このツールは線形距離単位に依存するため、非投影座標系では予期しない結果になります。 有効な結果を得るには、投影座標系のデータに対してこのツールを実行することをお勧めします。 座標系が見つからないか不明な場合、エラーが発生し、ツールの処理は実行されません。

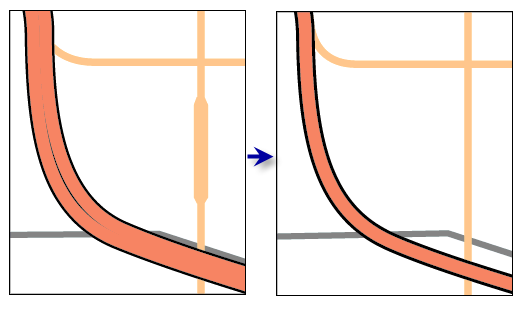

図
使用法
マージ済みの道路、および未マージのすべての入力フィーチャのコピーを表す、単線フィーチャを格納する出力フィーチャクラス。 マージ済みのフィーチャは、2 つの入力フィーチャのどちらか一方から属性を継承します。 多対多の出力リレーションシップ テーブルを作成して、マージ済みの道路フィーチャをソース フィーチャとリンクできます。 リレーションシップは、入力または出力フィーチャが後で変更された場合に、同期しなくなる可能性があります。
マージ フィールド パラメーター値がゼロに等しい入力フィーチャはロックされるため、隣接フィーチャがロックされていない場合でもマージ対象から外されます。
オプションの 出力移動フィーチャクラス パラメーターは、ポリゴンのフィーチャクラスを作成します。このフィーチャクラスは、発生した変位の量と方向を示します。 このフィーチャクラスは、目視検査と空間クエリーに使用することも、移動の反映 ツールへの入力として使用することもできます。
リプレゼンテーションで描画されたフィーチャ レイヤーを入力として用いた場合、リプレゼンテーションに関連付けられているシェープ オーバーライドはいずれも、このツールに考慮される入力ジオメトリとして使用されます。
Shapeフィールド内の対応するジオメトリは無視されます。 出力フィーチャクラスはフィーチャクラス リプレゼンテーションを格納します。ただし、ジオメトリはすべてリプレゼンテーション シェープ オーバーライドとしてではなく、出力のShapeフィールドに格納されます。複雑なジオメトリーや珍しいジオメトリでは、道路識別子を分類する値でフィールドを指定し、このフィールドを 道路識別子フィールド パラメーターに使用することを検討してください。 このツールはこれらの値を使用して、マージの候補となるフィーチャのペアの評価を調整します。
フィールドの値は次のように評価されます。
0—環状交差点またはラウンドアバウト
1—車道、大通り、複線の高速道路、平行に走るその他の道路
2—オン/オフ ランプ、高速道路の交点コネクター
999—フィーチャはマージされません
フィールド ドメイン、サブタイプ、属性ルールの転送環境がオフの場合でも、ドメインとサブタイプは出力にコピーされます。
大きな道路データセットを処理すると、メモリの制限を超えることがあります。 このような場合、カートグラフィック パーティション 環境設定で、関連するポリゴン フィーチャクラスを特定することによって、パーティション単位で入力データを処理することを検討します。 パーティションの境界によって定義されたデータの一部が順次処理されます。 作成されたフィーチャクラスは、パーティション エッジにおいてシームレスでかつ一致しています。 分割を使用してこのツールを実行する際の詳細については、「道路のマージの仕組み」をご参照ください。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
単一出力ライン フィーチャにマージする分割道路車線の一致ペアが格納されている、入力リニア道路フィーチャ。 |
Feature Layer |
|
マージ フィールド |
道路の分類情報を格納するフィールド。 分類が等しく平行な近隣の道路のみが、マージ対象になります。 値が 0 (ゼロ) の場合、フィーチャをロックしてマージ対象から除外します。 データ タイプは Short または Long Integer である必要があります。 |
Field |
|
マージする距離 |
指定の単位と距離だけ離れており、分類が等しく相対的に平行な道路フィーチャをマージします。 この距離はゼロよりも大きい値でなければなりません。 単位がポイント、ミリメートル、センチメートル、またはインチである場合、値はページ単位と見なされ、基準縮尺が考慮されます。 |
Linear Unit |
|
出力フィーチャ |
マージ済みの単線道路フィーチャ、および未マージのすべての道路フィーチャを格納する出力フィーチャクラス |
Feature Class |
|
出力移動フィーチャクラス (オプション) |
道路の移動の程度と方向が含まれる出力ポリゴン フィーチャ。 |
Feature Class |
|
道路識別子フィールド (オプション) |
道路の分類とは独立した道路セグメントの識別子を示す short integer または long integer フィールド。 このツールはこれらの値を使用して、マージの候補となるフィーチャのペアの評価を調整します。 このパラメーターを珍しい道路ネットワークや複雑な道路ネットワークで使用すると、出力の品質が向上します。 NULL 値が存在する場合 (またはこのパラメーターが指定されていない場合)、道路識別子 (およびマージ候補) は、フィーチャの形状と配置にのみ基づきます。 フィーチャをロックしてマージに含めない場合は、999 の値を使用します。 フィールドの値は次のように評価されます。
|
Field |
|
出力テーブル (オプション) |
マージ済みの道路フィーチャをソース フィーチャとリンクする多対多のリレーションシップ テーブル。 このテーブルは、マージ済みのフィーチャの ID を格納する |
Table |
環境
カートグラフィーの座標系, 現在のワークスペース, 基準縮尺, カートグラフィック パーティション
特殊なケース
- 基準縮尺
-
The reference scale is only considered when the Merge Distance parameter is entered in page units. When the reference scale is available, the detection of false dead-ends is based on a feature separation of 0.5 mm at scale; otherwise, a value twice the tolerance of the spatial reference is used.
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
