道路の競合を解決 (カートグラフィツール)

サマリー

線分の一部をアジャストすることにより、シンボル表示された道路フィーチャ間のシンボル表現の競合を解決します。

注意:

このツールは出力レイヤーを生成しません。代わりに、入力レイヤーのソースフィーチャクラスのジオメトリーを変更します。このツールを実行する前に、入力フィーチャのコピーを作成しておくことをお勧めします。

注意:

入力フィーチャが投影座標系にない場合、警告が発生します。このツールは線形距離単位に依存するため、非投影座標系では予期しない結果になります。有効な結果を得るには、投影座標系のデータに対してこのツールを実行することをお勧めします。座標系が見つからないか不明な場合、エラーが発生し、ツールの処理は実行されません。

図

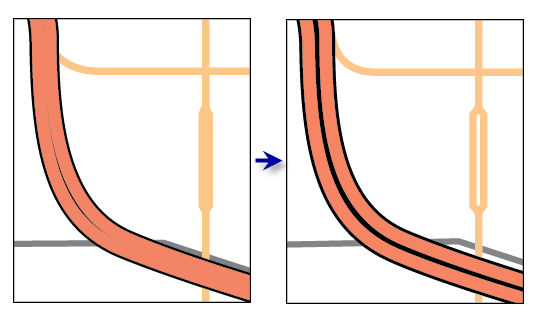

道路の競合を解決ツールの図 — 道路間の競合を、シンボルが競合しなくなるまでフィーチャの位置を調整することで解決します。

使用法

このツールは、一般に、視覚的に区別される複数の車線に分かれた道路を表示することが望まれる、比較的規模の大きな成果物を作成するときに使用します。規模が小さい場合は、代わりに 道路のマージ ツールを使用して、このようなフィーチャを 1 本のラインで代表して表示することもできます。同じ道路のコレクションに対して、両方のツールをワークフローで実行する場合は、道路をマージしてから道路の競合を解決することをお勧めします。
階層フィールド パラメーターは、各道路クラスに階層的な重要度を指定するために使用します。整数が小さくなるほど、道路の重要性が高くなり、階層値 1 は最も重要な道路になります。最も重要な道路の移動は最小限に抑えられ、通常は階層値の低い方の道路を移動して、階層値の高い方の道路が表示されます。すべての入力フィーチャクラスに hierarchy フィールドが存在し、同じ名前が付けられている必要があります。データタイプは Short または Long Integer である必要があります。
このツールは、シンボル表示されたフィーチャのグラフィックス競合を評価します。シンボル範囲と基準縮尺は、互いの関連で使用されます。このツールは、シンボル表示を完成させてから実行してください。そうすることにより、目標とする最終的な出力縮尺に対応した基準縮尺が確実に得られます。

ラインおよびアウトラインシンボル幅がゼロである場合、エラーが発生します。特定のフィーチャを表示しないようにするには、レイヤーで定義クエリーを使用します。
階層フィールド の値を 0 (ゼロ) にすることにより、フィーチャを移動からロックすることができます。これは、他のマップフィーチャ (特に、標高などの連続データ) との空間関係上、道路を移動すべきではない場合に便利です。
道路の大きなデータセットや数多くのデータセットを同時に処理すると、メモリの制限を超えることがあります。このような場合、カートグラフィックパーティション環境設定で、関連するポリゴンフィーチャクラスを特定することによって、パーティション単位で入力データを処理することを検討します。パーティションの境界によって定義されたデータの一部が順次処理されます。作成されたフィーチャクラスは、パーティションエッジにおいてシームレスでかつ一致しています。分割を使用してこのツールを実行する際の詳細については、「道路の競合を解決ツールの機能」をご参照ください。
オプションの 出力移動フィーチャクラス パラメーターは、ポリゴンのフィーチャクラスを作成します。このフィーチャクラスは、発生した変位の量と方向を示します。このフィーチャクラスは、目視検査と空間クエリーに使用することも、移動の反映 ツールへの入力として使用することもできます。

ラベル	説明	データタイプ
入力道路レイヤー	競合している可能性があるシンボル表示された道路フィーチャが含まれる入力フィーチャレイヤー。	Layer
階層フィールド	フィーチャの重要度の階層ランクが格納されるフィールド。1 は非常に重要であり、整数が大きくなるほど重要度は低くなります。 0 (ゼロ) の値は、フィーチャが移動しないようにロックします。このフィールドはすべての入力フィーチャクラスに存在し、同じ名前が付けられている必要があります。データタイプは Short または Long Integer である必要があります。	String
出力移動フィーチャクラス (オプション)	道路の移動の程度と方向が含まれる出力ポリゴンフィーチャ。空間関係を維持するために移動の反映ツールで使用します。	Feature Class

派生した出力

ラベル	説明	データタイプ
出力レイヤー	更新された入力フィーチャ。	Layer

arcpy.cartography.ResolveRoadConflicts(in_layers, hierarchy_field, {out_displacement_features})

名前	説明	データタイプ
in_layers [in_layers,...]	競合している可能性があるシンボル表示された道路フィーチャが含まれる入力フィーチャレイヤー。	Layer
hierarchy_field	フィーチャの重要度の階層ランクが格納されるフィールド。1 は非常に重要であり、整数が大きくなるほど重要度は低くなります。 0 (ゼロ) の値は、フィーチャが移動しないようにロックします。このフィールドはすべての入力フィーチャクラスに存在し、同じ名前が付けられている必要があります。データタイプは Short または Long Integer である必要があります。	String
out_displacement_features (オプション)	道路の移動の程度と方向が含まれる出力ポリゴンフィーチャ。空間関係を維持するために移動の反映ツールで使用します。	Feature Class

派生した出力

名前	説明	データタイプ
out_layers	更新された入力フィーチャ。	Layer

コードのサンプル

ResolveRoadConflicts の例 1 (Python ウィンドウ)

次の Python ウィンドウスクリプトは、イミディエイトモードで ResolveRoadConflicts 関数を使用する方法を示しています。

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.env.referenceScale = "50000"
arcpy.cartography.ResolveRoadConflicts(["C:/data/roads.lyr", "C:/data/streets.lyr", "C:/data/highways.lyr"],
                                        "hierarchy", "C:/data/cartography.gdb/transportation/displace")

ResolveRoadConflicts の例 2 (スタンドアロンスクリプト)

このスタンドアロンスクリプトは、ResolveRoadConflicts 関数の使用例を示しています。

# Name: ResolveRoadConflicts_standalone_script.py
# Description: Resolves symbology conflicts between roads by separating them apart from each other

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"
arcpy.env.referenceScale = "50000"

# Set local variables
in_layers = "C:/data/roads.lyr;C:/data/streets.lyr;C:/data/highways.lyr"
hierarchy_field = "hierarchy"
out_displacement_features = "C:/data/cartography.gdb/transportation/displace"

# Run Resolve Road Conflicts
arcpy.cartography.ResolveRoadConflicts(in_layers, level_field, out_displacement_features)

環境

カートグラフィーの座標系, 基準縮尺, カートグラフィックパーティション

ライセンス情報

Basic: いいえ
Standard: いいえ
Advanced: はい
