Рабочий процесс RADARSAT-2 SLC
Доступно с лицензией Image Analyst.
Изображение радара с синтезированной апертурой (SAR) RADARSAT-2 (RS2) single look complex (SLC) должно быть обработано перед тем, как использовать его для визуализации или анализа.

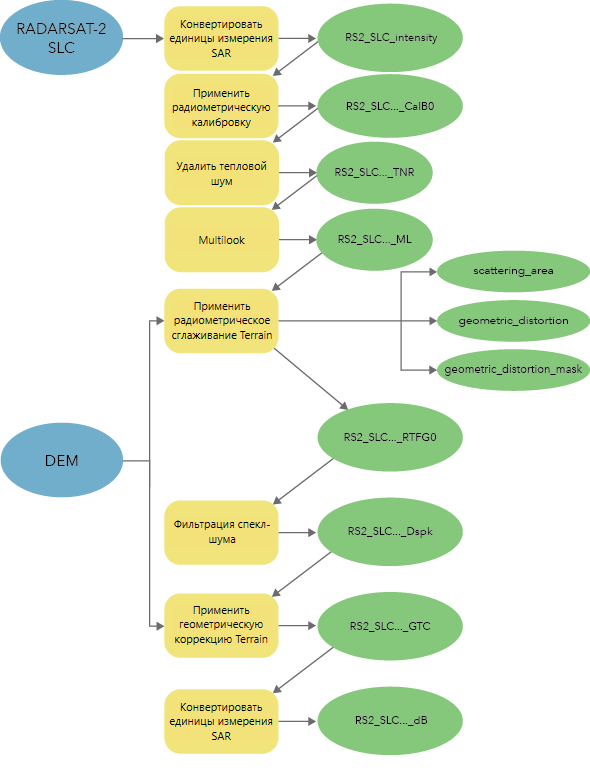

Набор инструментов Радиолокатор с синтезированной апертурой в наборе инструментов Image Analyst содержит инструменты, которые можно использовать для создания откалиброванных, скорректированных с учетом рельефа местности, готовых к анализу данных изображений. Инструменты, описанные в таблице ниже, используются для создания данных RS2 SLC, готовых к анализу, как показано на диаграмме ниже.
|
Инструмент |
Описание |
|---|---|
|
Преобразует шкалу входных данных радиолокатора с синтезированной апертурой (SAR). |
|
|
Преобразует отражательную способность входного радиолокатора с синтезированной апертурой (SAR) в физические единицы нормализованного обратного рассеяния путем нормализации отражательной способности с использованием базовой плоскости. |
|
|
Исправляет помехи обратного рассеяния, вызванные тепловым шумом во входных данных радиолокатора с синтезированной апертурой (SAR), что обеспечивает более плавное изображение. |
|
|
Усредняет входные данные радиолокатора с синтезированной апертурой (SAR) по дальности и азимуту для аппроксимации квадратных пикселей, уменьшения спеклов и сокращения времени обработки инструмента SAR. |
|
|
Корректирует входные данные радиолокатора с синтезированной апертурой (SAR) с учетом радиометрических искажений, вызванных топографией. |
|
|
Корректирует входные данные радиолокатора с синтезированной апертурой (SAR) на наличие спеклов, которые являются результатом когерентного освещения, напоминающего зернистость или эффект соли с перцем. |
|
|
Ортотрансформирует входные данные радиолокатора с синтезированной апертурой (SAR), используя алгоритм обратного геокодирования с доплеровским диапазоном. |
Особенности обработки
Метаданные об уровне шума предоставляются в составе вспомогательных продуктов RADARSAT-2 SLC, чтобы можно было устранить шумы. Поскольку для калиброванных данных указывается предполагаемый шум инструмента, запустите инструмент Применить радиометрическую калибровку перед инструментом Удалить тепловой шум.
