Связность и проходимость
Существует два термина, описывающих отношения между объектами инженерной сети. Связность описывает состояние, в котором два объекта имеют связность на основе геометрического совпадения или соединены с помощью связи связности. Проходимость описывает ситуацию, в которой два объекта соединены или связаны и имеют соответствующие атрибуты. Атрибуты и значения атрибутов, рассматриваемые во время трассировки, управляются с помощью конфигурации, заданной с использованием инструментов геообработки.
Применение трассировки
Операция трассировки проходит по сети с помощью одного из двух методов – с помощью связности или с помощью проходимости.
Связность
Трассировки на основе связности опираются только на геометрическое совпадение и связи между объектами в вашей сети. Эти типы трассировок не принимают во внимание определения подсетей, настройки терминалов, направления и т.п.

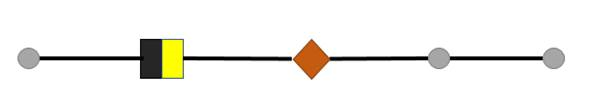

Изображение, приведенное ниже, описывает простую электрическую подсеть на основе источника. Квадрат представляет устройство контроллера в подсети, черные линии – это провода, а ромб – защита сети. Серые окружности являются оборудованием, которое не влияет на проходимость, но все еще является трассируемым. Участок сети слева от устройства контроллера подсети является частью другой подсети.

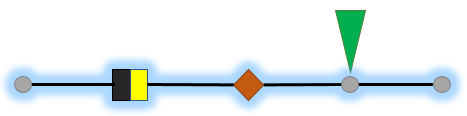

В трассировки подключений, сама трассировка распространяется наружу во всем путям от заданной начальной точки. После того, как трассировка доходит до конца пути или до объекта-барьера, она останавливается.
Все объекты, прослеженные между начальной точкой и местоположениями остановки, возвращаются. Трассировка не рассматривает подсеть дальше контроллера; она не определяет направление потока для подсети, направленность терминалов или пути, а также защиту сети; в определении подсети задан динамический барьер. Любые объекты, которые отключены от части сети, для которой выполняется трассировка, не будут трассированы.
Проходимость
Проходимость можно получить, если подключенные или связанные объекты удовлетворяют требованиям, заданным в настройках трассировки.
Определение подсети для уровня показывает, является ли подсеть сетью на основе источника, или сетью на основе приемника. По умолчанию это и расположение контроллеров подсети используются для определения направленности потока ресурсов:
Подсеть на основе источника – Направление потока в сторону от контроллера подсети.
Подсеть на основе приемника – поток направлен к контроллеру подсети.
Для трассировки вверх по течению в сети на основе источника, настроенной на остановку у устройств защиты сети, выполняется ряд операций во время трассировки для изучения проходимости. При моделировании потока с помощью контроллеров подсети направление потока устанавливается путем определения местоположения контроллера подсети. От данного контроллера направление потока определяется для всего ниже по течению. Для этой трассировки это включает объекты, которые подключены к терминалу вниз по течению. После определения потока, трассировка вверх по течению возвращаете объекты, которые идут навстречу потоку. Трассировка останавливается в элементе защиты сети, отображаемом с помощью оранжевого ромба. Вы можете выполнить трассировку подсети, вверх по течению или вниз по течению, используя опции типа результата Связность, Элементы или Объекты с параметром Включить направления стока, чтобы вернуть направления стока, которые извлекаются из контроллеров подсети в результате в файл .json.
Примечание:
Включение барьеров в трассировку является необязательным.
Кроме того, если вы используете модель, которая опирается на направление оцифровки линий для определения направления, в котором ресурсы текут в сети, параметр Использовать направление оцифровки можно использовать с трассировками вверх и вниз по течению для определения стока с использованием направления оцифровки линии или глобального ID «От» и «До» объекта-ребра в связь и сетевого атрибута Flow direction. Независимо от выбранной модели будут действовать одни и те же принципы определения проходимости.
Дополнительные настройки инструментов Задать определение подсети и Трассировка позволят вам управлять настройками проходимости. Если расширенные настройки не настроены или не заданы в инструментах Задать определение подсети или Трассировка, операция трассировки проходит по путям в сети на основании связности. Когда заданы расширенные настройки трассировки, то операция трассировки проходит по путям в сети на основе проходимости. Как связность, так и проходимость подчиняются объектам-барьерам.
Информация о подсети
Подсеть определяется контроллером подсети и определением подсети, заданным для уровня, в котором она участвует. Это включает экстент подсети, направление потока и определение того, какие объекты влияют на проходимость. Подробнее см. в разделе Управление подсетями.
Трассировки на основе связности не учитывают понятия контроллеров подсети или определения подсети. Трассировка на основе связности начинается в заданной начальной точке и путешествует по сети во всех направлениях, пока не достигнет объект-барьер, или пока не закончатся объекты для трассировки.
На направление потока в трассировке на основе проходимости влияет контроллер подсети и Тип контроллера подсети, определенный для доменной сети. Тип контроллера подсети определяет, основаны ли подсети в доменной сети на источнике или на приемнике:
В подсети на основе источника трассировки на основе проходимости двигаются от контроллера подсети.
В сети на основе приемника трассировка двигается в сторону контроллера подсети.

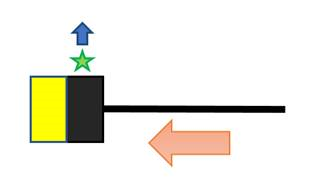

Следующие изображения иллюстрируют направление потока в подсети на основе источника и в подсети на основе приемника:
Черно-желтый квадрат – объект устройства с несколькими терминалами
Зеленая звезда – контроллер подсети
Синяя стрелка – терминал вверх по течению
Более подробно о терминалах см. Управление терминалом.
Система рейтинга определяется для уровней и групп уровней при настройке сети. Эта система рейтинга позволяет трассировке путешествовать по сети с помощью логической последовательности. Например, трассировка вверх по течению в сети на основе источника, которая распространяется на пять уровней, начиная с подсети на третьем уровне, будет проходить вверх на четвертый и пятый уровень, но не на второй или первый. Это происходит в ситуации, если в качестве целевого уровня задан пятый.
Помимо ранга уровня, определение подсети может содержать информацию, которая указывает трассировке на основе проходимости, когда остановиться, какие объекты считать барьерами, какие объекты возвращать в результатах трассировки, а также как управлять и вычислять информацию об атрибутах «на лету».
Более подробно о целевых уровнях, рейтингах и других свойствах трассировки подсети см. в разделе Настройка трассировки подсети.
Применение к терминалам
Два свойства, определенный для конфигурации терминала, влияют на трассировки на основе проходимости: направленность и корректные пути. Направленность указывает, каким способом трассировка может проходить через объект. Направленность заставляет трассировку проходить только в один терминал и выходить из другого. Двунаправленность позволяет трассировке входить в оба и выходить и обоих терминалов. Внутри объекта с терминалами существуют пути между каждым и любым терминалом. Чтобы ограничить те пути, по которым может пройти трассировка, определяются корректные пути.
Более подробно о терминалах см. Управление терминалом.
Трассировки на основе связности не подчиняются поведению, связанному с направленными терминалами или с корректными путями, определенными для конфигурации. Устройство с объектами соединений или терминалами считается отдельным объектом без терминалов при использовании трассировки на основе связности. Трассировки на основе проходимости подчиняются как направленности, так и корректным путям.
В сети на основе источника, как только трассировка подсети, контроллер подсети или трассировка Вниз по течению проходит через терминал вниз по течению объекта-соединения или устройства и выходит через терминал вверх по течению, она не может пройти через терминал вверх по течению и выйти через терминал вниз по течению другого объекта. Обратное применимо к сетям на основе приемника.
Трассировки подсети имеют необязательный параметр в инструменте Трассировка, позволяющий использовать имя подсети вместо начальной точки. Если введено имя подсети, то вместо начальной точки инструмент откроет Таблицу подсетей, чтобы просмотреть все контроллеры подсети, связанные с подсетью. В результате, поведение, упомянутое выше, применимо только к трассировкам подсети, когда используется начальная точка, а не когда предоставлено Имя подсети.
Изображение, приведенное ниже, описывает небольшую подсеть на основе источника:
Квадраты представляют объекты с терминалами.
Желто-черный квадрат – контроллер подсети.
- Черный квадрат представляет терминал вверх по течению.
Бело-черный квадрат – направленное устройство с двумя терминалами.
- Черный квадрат представляет терминал вверх по течению
Синий ромб и зеленый треугольник отображают два местоположения начальных точек.
Поскольку мы имеем дело с сетью на основе источника, поток направлен от контроллеров подсети.

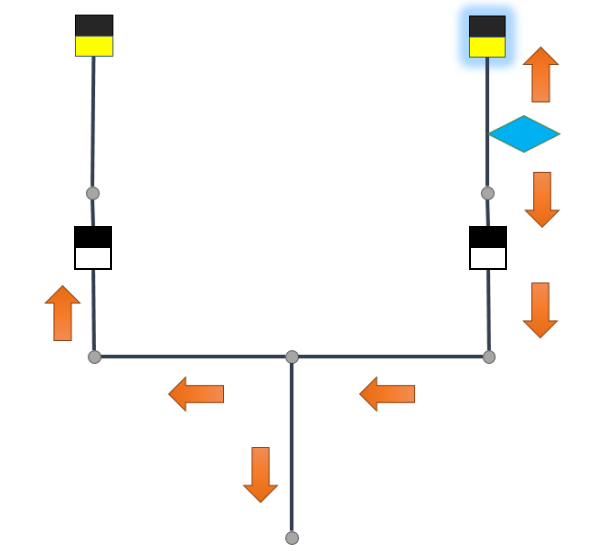

Сценарий 1 – Трассировка контроллера подсети начинается с голубого ромба и распространяется наружу на север и юг.
Трассировка возвращает контроллер подсети, расположенный справа, он выделен синим цветом. Второе направленное устройство останавливает трассировку от нахождения контроллера подсети, расположенного слева.

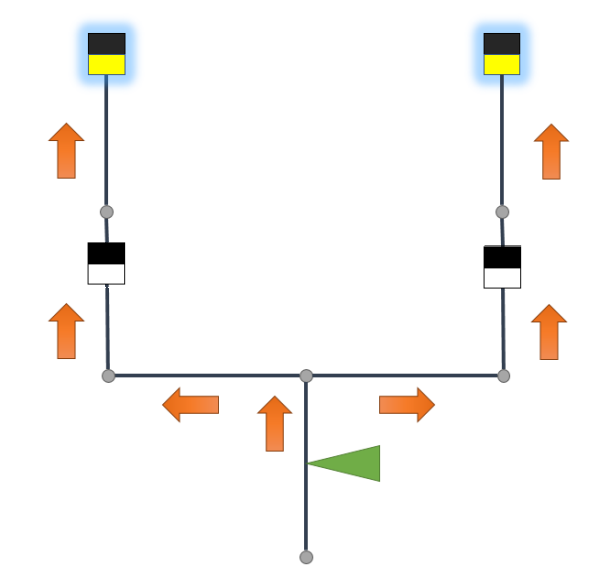

Сценарий 2 – трассировка контроллера подсети начинается с зеленого треугольника. Трассировка распространяется на север, затем на восток и запад, чтобы выполнить прохождение направленных устройств. Будут возвращены оба контроллера подсети.
