Построение маршрута

Доступно с лицензией Location Referencing.

Маршруты создаются в сети LRS с использованием объектов центральной линии, которые определяют местоположение и геометрию маршрута.

Объекты центральной линии, используемые для создания маршрутов, существуют в классе объектов центральной линии и могут быть оцифрованы в класс объектов центральной линии (с использованием аэрофотосъемки или других базовых карт в качестве ориентира), скопированы и вставлены из других классов объектов или импортированы из файлов САПР или других источников данных, поддерживаемые ArcGIS.

Бета-версия:

Вы можете использовать ArcGIS Pro Assistant (бета-версия) для построения маршрутов и управления рабочим процессом.

Примечание:

• Для запуска этого инструмента на карте должны присутствовать классы центральной линий и сетевых объектов.

• Дополнительная таблица атрибутов отображается на панели Построить маршрут, если в вашем классе сетевых объектов есть дополнительные поля. Вы можете ввести здесь имя маршрута, если сеть настроена на использование ID маршрута, созданного пользователем.

• При создании маршрутов соблюдаются правила калибровки промежутков.

1. Добавьте на карту центральную линию и класс сетевых объектов.

   Либо откройте карту, на которой присутствуют центральные линии и класс сетевых объектов.

   Примечание:

   • В модели данных в каждом местоположении может быть только одна центральная линия. Убедитесь, что центральные линии, которые вы используете для редактирования, не перекрывают другие центральные линии в LRS.

   • Сети с версиями ветвей, включая любые сети, настроенные с использованием созданным пользователем ID маршрута, должны редактироваться через сервис объектов.

2. Увеличьте масштаб до местоположения, где вы хотите построить маршрут.

   Примечание:

   Перед созданием маршрута объекты центральной линии маршрута должны существовать в классе объектов центральной линии.



3. На вкладке Location Referencing в группе Маршруты щелкните Создать .



   Появится панель Построить маршрут с опцией Выбрать прямоугольником по умолчанию.

4. Выберите одну или несколько центральных линий прямоугольником в месте нового маршрута.

   Вы также можете щелкнуть стрелку ниспадающего списка Выбрать одну или несколько центральных линий, чтобы выбрать один из инструментов выборки: Выбрать полигоном , Выбрать лассо , Выбрать окружностью , Выбрать линией или Выбрать трассировкой .

   Либо используйте инструменты интерактивной выборки на вкладке Карта выполнив одно из следующих действий:

   Выбранные центральные линии выделяются на карте, и на панели **Построить маршрут **появляется кнопка Разрешить выбор одной или нескольких центральных линий . Количество Выбранных центральных линий показано над таблицей.

   Подсказка:

   • Направление оцифровки определяет направление калибровки, увеличиваясь в направлении оцифровки. Вы можете изменить направление выбранных центральных линий, используя кнопку Обратить направление центральных линий . Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.

   • После создания маршрута вы можете сохранить выбранные центральные линии.

   • Если центральная линия была создана, как кривая, Roads and Highways преобразует кривую в уплотненный полилинейный объект.



5. Щелкните кнопку Разрешить выбор одной или нескольких центральных линий .

   На панели Построить маршрут появится таблица с каждой выбранной центральной линией в пронумерованной строке, соответствующей порядку выборки. Выбранные центральные линии нумеруются на карте и выделяются. Количество Выбранных центральных линий показано над таблицей.



6. Можно также выбрать одну или несколько строк в столбце Порядок и воспользоваться кнопками под таблицей, чтобы изменить порядок выбора центральных линий. Можно и перетащить строки для изменения порядка.

   Изменения в порядке выборки в таблице также отображаются на карте.

   Инструменты, доступные в таблице центральных линий

   Инструмент	Имя инструмента	Описание инструмента
   	Разрешить выбор одной или нескольких центральных линий	Позволяет выбрать центральные линии на карте и отобразить их в таблице в порядке выборки. Используйте кнопки перемещения под таблицей или перетащите строки, чтобы изменить порядок выбранных центральных линий.
   	Очистить выбранные центральные линии	Очищает выбранные центральные линии и сохраняет выбранные центральные линии. Вы можете сделать выбор после щелчка по этой кнопке или повторно щелкнуть кнопку Разрешить выбор одной или нескольких центральных линий .
   	Переместить выбранные центральные линии выше	Перемещает одну или несколько выбранных центральных линий вверх на строку в порядке таблицы.
   	Переместить выбранные центральные линии наверх	Перемещает одну или несколько центральных линий в верхнюю часть таблицы.
   	Переместить выбранные центральные линии ниже	Перемещает одну или несколько центральных линий вниз по строке в порядке таблицы.
   	Переместить выбранные центральные линии вниз	Перемещает одну или несколько центральных линий в нижнюю часть таблицы.
   	Перевернуть направление центральных линий	Обращает направление выбранных центральных линий. Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.
   	Удалить выбранные центральные линии	Удаляет выбранную центральную линию из порядка таблицы, но оставляет ее выбранной.

   Подсказка:

   Чтобы изменить поле отображения в таблице центральных линий, щелкните правой кнопкой класс пространственных объектов центральных линий на панели Содержание и выберите Свойства в контекстном меню. Щелкните вкладку Отобразить в диалоговом окне Свойства слоя, и щелкните стрелку ниспадающего списка Поле отображения, чтобы изменить его значение. На предыдущем изображении поле отображения OBJECTID.

7. Щелкните стрелку ниспадающего списка Сеть и выберите сеть, к которой хотите добавить маршрут.

   Примечание:

   Чтобы редактировать с помощью сервисов объектов, сеть LRS должна быть опубликована с возможностью Системы линейных координат и Управление версиями.

   В зависимости от используемой конфигурации сети вам может потребоваться ввести route ID (идентификатор маршрута), содержащий несколько полей. В этом случае появится панель Построение маршрута с атрибутами Route ID для настройки атрибутов.

8. Щелкните кнопку Календарь рядом с Датой начала, чтобы выбрать дату начала для маршрута.

   Подсказка:

   Вы также можете дважды щелкнуть текстовое окно Дата начала, чтобы вставить текущую дату, или ввести дату в текстовое окно Дата начала.

9. Введите значение в поле ID маршрута.

   Значение ID маршрута для выбранной сети должно быть уникальным для каждого временного среза. Если вы используете ID маршрута с несколькими полями, создайте ID маршрута, выбрав или введя значения для полей, которые составляют ID маршрута. Это настраивается с помощью инструмента Изменить сеть LRS.

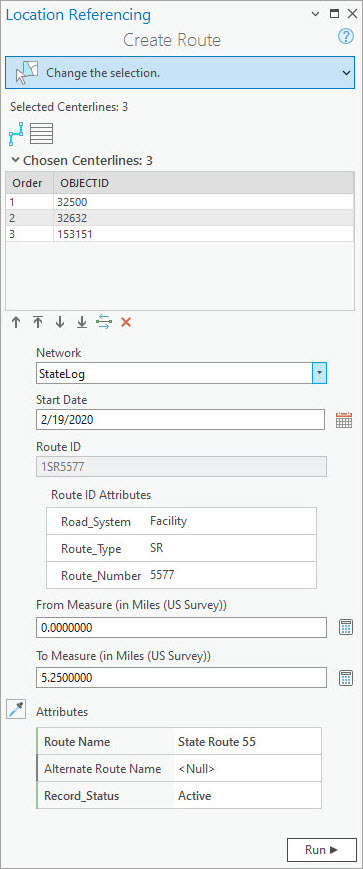

   На рисунке шага 5 показаны Атрибуты Route ID со значениями, которые используются для создания ID маршрута.

10. Введите значение в текстовое окно Измерение От. По умолчанию это 0.000.

    Чтобы вычислить значение начального измерения, выполните следующее:

    1. Введите значение в текстовое окно Измерение До.

    2. Щелкните кнопку Пересчитать измерение От рядом с текстовым окном Измерение От.

11. Обновите значение Измерение До если необходимо.

    По умолчанию в значение Измерение До автоматически подставляется геометрическая длина выбранной центральной линии.

    Примечание:

    • Z-значения учитываются при расчете геометрической длины центральных линий.

    • Центральные линии и маршруты поддерживают z-значения.

    Чтобы вычислить значение Измерения До, выполните следующее:

    1. Обновите значение Измерение От если необходимо.

    2. Щелкните кнопку Пересчитать измерение До рядом с текстовым окном Измерение До.

12. При необходимости заполните дополнительные атрибуты поля в классе сетевых объектов.

    Поля атрибутов на панели Построить маршрут поддерживают домены кодированных значений и диапазонов. Это полезно, если вы хотите ограничить значения атрибутов предопределенным списком или диапазоном значений.

    Примечание:

    Чтобы скопировать атрибуты из существующего маршрута, щелкните Копировать значения атрибутов, выбрав маршрут на карте и выберите существующий маршрут.

13. Щелкните Запустить.

    Примечание:

    Если изменение маршрута приведет к появлению одного или нескольких реальных промежутков на маршруте, появится запрос, предупреждающий вас перед запуском инструмента. Если вы не планируете создавать маршрут с промежутком, щелкните Нет.

    Если в редактируемом маршруте уже есть один или несколько реальных промежутков, и при редактировании не было введено никаких дополнительных реальных промежутков, запрос не появится.

    Вы можете предотвратить незапланированные центральные линии, включив замыкание на активной карте или включив замыкание с помощью кнопки Замыкание в группе Замыкание на вкладке Редактирование.

    Вы можете отключить это предупреждение, сняв отметку Предупредить перед редактированием маршрута, которое может создать фактические разрывы в диалоговом окне Опции вкладки Location Referencing.

    Подсказка:

    Щелкните Идентифицировать маршруты в группе Инструменты на вкладке Location Referencing и выберите новый маршрут, чтобы просмотреть подробные сведения о нем.

    Либо поместите курсор на маршрут, чтобы отобразить на карте информацию о маршруте и измерении. Маршрут и измерение обновляются при перемещении курсора. Если в местоположении существует несколько маршрутов и измерений, все они отображаются.

    Вы можете задать опции масштабирования карты для отображения маршрута и информации об измерении в диалоговом окне Опции, на вкладке Location Referencing.



    Примечание:

    Вы можете сохранить выбранные центральные линии после построения маршрута.

Сценарий построения сложного маршрута

Примеры создания сложных маршрутов, включая кольцевые, в виде леденца на палочке, ветвящиеся, альфа и бесконечные маршруты, приводятся далее.

Кольцевой маршрут

В следующем примере четыре центральные линии (CL1, CL2, CL3 и CL4) используются для построения кольцевого маршрута:

Калибровочные точки добавляются в начале цикла (0), конце цикла (10), а также в трети (3,33) и двух третях цикла (6,67).

Маршрут в виде леденца на палочке

В следующем примере две центральные линии (CL1, CL2) используются для создания маршрута в виде леденца на палочке:

МаршрутX создается с калибровочными точками в начале участка ручки (0), в конце участка петли (12), а также на трети (5,33) и двух третях участка петли (8,67).

Во втором примере две центральные линии (CL1, CL2) с разными направлениями по сравнению с приведенным выше примером используются для создания маршрута в виде леденца на палочке.

МаршрутX создается с калибровочными точками в начале участка петли (0), на трети (3,33) и двух третях участка петли (6,67) и на участке палочки (12) на конце леденца на палочке.

Разветвленный маршрут

В следующем примере две центральные линии (CL1, CL2) используются для создания разветвленного маршрута:

МаршрутX создается с калибровочными точками в начале ветви, в конце ветви, а также в начале и конце воображаемого края ветви.

Во втором примере две центральные линии (CL1, CL2) используются для создания разветвленного маршрута.

МаршрутX создается с калибровочными точками в начале ветви, в конце ветви, а также в начале и конце воображаемого края ветви.

Маршрут альфа

В следующем примере три центральные линии (CL1, CL2, CL3) используются для построения маршрута альфа:

МаршрутX создается с калибровочными точками в начале (0) и конце (16) альфа-части, а также в трети (6,33) и двух третях (9,67) части петли.

Маршрут в виде гантели

В следующем примере три центральные линии (CL1, CL2, CL3) используются для построения маршрута в виде гантели.

МаршрутX создается с калибровочными точками в начале (0) и конце (18) гантели, а также на трети (2,67 и 12,67) и двух третях (5,33 и 15,33) каждой части петли.

Бесконечный маршрут, который начинается и заканчивается на перекрестке

В следующем примере одна центральная линия (CL1) используется для создания маршрута бесконечной петли, который начинается и заканчивается на перекрестке:

МаршрутX создается с калибровочными точками в начале (0) и конце (20) бесконечного маршрута, а также на трети (3,33 и 13,33) и двух третях (6,67 и 16,67) каждого участка петли.

В следующем примере одна центральная линия (CL1) используется для создания бесконечной петли, которая начинается и заканчивается петлей.

МаршрутX создается с калибровочными точками в начале (0) и конце (10) бесконечного маршрута, а также в середине (1,25 и 8,75) каждого пути в первичном цикле, а также в трети (4,17) и двух третях (5.83) вторичного цикла.

Создание маршрута в линейной сети

Далее следуют примеры построения маршрутов в линейной сети.

В примере 1: два существующих маршрута на одной линии, R1 и R2. Новый маршрут, R3, создается путем выбора CL1 в начале существующих маршрутов на этой линии. В результате изменяется порядок линий для существующих маршрутов R1 и R2.

Пример 1: Входные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R1	14	20	100
R2	24	30	200

Пример 1: Выходные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R3	1	10	100
R1	14	20	200
R2	24	30	300

В примере 2: два существующих маршрута на одной линии, R1 и R2. Новый маршрут, R3 создается путем выбора CL2 в середине существующих маршрутов на данной линии. В результате порядок линий существующего маршрута downstream, R2, изменяется, а порядок линий маршрута upstream, R1, остается прежним.

Пример 2: Входные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R1	1	10	100
R2	24	30	200

Пример 2: Выходные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R1	1	10	100
R3	14	20	200
R2	24	30	300

В примере 3 есть два существующих маршрута на линии: R2 и маршрут с разрывом, R1. CL2 находится внутри разрыва R1. Новый маршрут, R3 создается путем выбора CL2 в середине существующих маршрутов на данной линии. Соответственно, порядок линий существующего downstream маршрута R2 изменяется на 300. Порядок линий upstream маршрута, R1, остается прежним.

Пример 3: Входные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R1	1	15	100
R2	17	20	200

Пример 3: Выходные измерения

ID маршрута	Измерение От	Измерение До	Порядок линий
R1	1	15	100
R3	14	20	200
R2	17	20	300
