Экспозиция поверхности (Инструменты 3D Analyst)

Краткая информация

Создает полигональные объекты, представляющие измерения экспозиции, полученные из поверхности TIN, terrain или набора данных LAS.

Иллюстрация

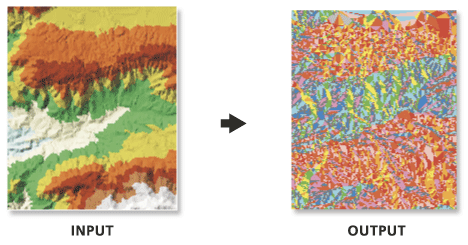

Иллюстрация Экспозиция TIN

Использование

Экспозиция представляет собой горизонтальную ориентацию поверхности и определяется в градусах. Каждой грани поверхности присваивается значение, в котором закодировано направление уклона поверхности по сторонам света; соприкасающиеся области с одинаковым кодовым значением объединяются в один объект. По умолчанию определена следующая схема классификации:


Код	Направление уклона	Диапазон угла экспозиции
-1	Низменность	Нет уклона
1	Север	0° – 22.5°
2	Северо-восток	22.5° – 67.5°
3	Восток	67.5° – 112.5°
4	Юго-восток	112.5° – 157.5°
5	Юг	157.5° – 202.5°
6	Юго-запад	202.5° – 247.5°
7	Запад	247.5° – 292.5°
8	Северо-запад	292.5° – 337.5°
9	Север	337.5° – 360°

Возможно применение пользовательской классификации, определенной при помощи Таблицы разбиения на классы. Таблица должна иметь два столбца, первый указывает границу класса экспозиции в градусах, а второй — соответствующее значение кода. Рассмотрите следующий пример:

Перерыв

Код экспозиции (Aspect_Code)

90.0

1

180.0

2

270.0

3

360.0

4

Примечание:

Таблица может быть в любом поддерживаемом формате (.dbf, .txt или быть таблицей базы геоданных). Имена полей не имеют принципиального значения, поскольку первое из них используется для разбиения на классы, а второе — для кодов экспозиции.

Перерыв	Код экспозиции (Aspect_Code)
90.0	1
180.0	2
270.0	3
360.0	4

Подпись	Объяснение	Тип данных
Входная поверхность	Поверхность TIN, набора данных terrain или LAS, которые будут обработаны.	LAS Dataset Layer; Terrain Layer; TIN Layer
Выходной класс пространственных объектов	Класс объектов, который будет получен.	Feature Class
Таблица разбиения на классы (Дополнительный)	Таблица, содержащая границы классов, которые будут использоваться для определения диапазонов экспозиции в выходном классе пространственных объектов.	Table
Поле экспозиции (Дополнительный)	Поле, содержащее значения кодов экспозиции.	String
Уровень пирамидных слоев (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double

arcpy.3d.SurfaceAspect(in_surface, out_feature_class, {class_breaks_table}, {aspect_field}, {pyramid_level_resolution})

Имя	Объяснение	Тип данных
in_surface	Поверхность TIN, набора данных terrain или LAS, которые будут обработаны.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Класс объектов, который будет получен.	Feature Class
class_breaks_table (Дополнительный)	Таблица, содержащая границы классов, которые будут использоваться для определения диапазонов экспозиции в выходном классе пространственных объектов.	Table
aspect_field (Дополнительный)	Поле, содержащее значения кодов экспозиции.	String
pyramid_level_resolution (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double

Пример кода

'SurfaceAspect', пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceAspect("sample.gdb/featuredataset/terrain", "terrain_aspect.shp")

'SurfaceAspect', пример 2 ((автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

'''****************************************************************************
Name: SurfaceAspect Example
Description: This script demonstrates how to use the
             SurfaceAspect and SurfaceSlope tools to generate a polygon
             that contains the intersection of both
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# List all TINs in workspace
listTINs = arcpy.ListDatasets("","TIN")

# Determine whether the list contains any TINs
if len(listTINs) > 0:
    for dataset in listTINs:
        print(dataset)
        # Set Local Variables
        aspect = arcpy.CreateUniqueName("Aspect.shp")
        slope = arcpy.CreateUniqueName("Slope.shp")
        outFC = dataset + "_Aspect_Slope.shp"
        # Run SurfaceAspect
        arcpy.ddd.SurfaceAspect(dataset, aspect)
        # Run SurfaceSlope
        arcpy.ddd.SurfaceSlope(dataset, slope)
        # Run SurfaceSlope
        print("Starting Intersect")
        arcpy.analysis.Intersect(aspect + " #;" + slope + " #", outFC, "ALL")
        print("Completed intersect for " + dataset)
else:
    print("There are no TINs in the " + arcpy.env.workspace + " directory.")

Параметры среды

Текущая рабочая область, Выходная система координат, Географические преобразования, Экстент, Разрешение XY, Допуск XY, Выходной XY домен, Выходное ключевое слово конфигурации, Автоподтверждение, Минимизировать ресурсы памяти, используемые в процессе анализа terrain.

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
