Уклон поверхности (Инструменты 3D Analyst)

Краткая информация

Создает полигональные объекты, представляющие диапазон значений уклона для триангулированной поверхности.

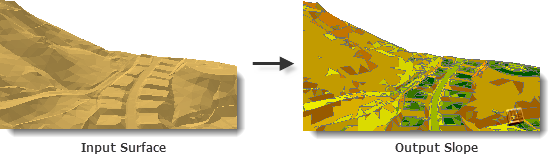

Иллюстрация

Уклон поверхности

Использование

  • Нормаль к поверхности каждого треугольника, которая определяется векторным произведением двух рёбер треугольника, используется для определения уклона в процентах или градусах. Уклон в процентах описывает отношение изменения высоты и изменения горизонтального расстояния в нормали поверхности, тогда как уклон в градусах — это угол уклона между нормалью поверхности и горизонтальной плоскостью.

  • Каждый полученный полигон представляет диапазон значений уклона, основанных на границах классификации, используемых при выполнении инструмента. Классификации по умолчанию разделяет измерения уклонов на девять групп и указана ниже:

    КОД УкЛОНА

    ПРОЦЕНТ

    ДИАПАЗОН В ГРАДУСАХ

    1

    0.00 — 1.00

    0.00 — 0.57

    2

    1.00 — 2.15

    0.57 — 1.43

    3

    2.15 — 4.64

    1.43 — 2.66

    4

    4.64 — 10.0

    2.66 — 5.71

    5

    10.00 — 21.50

    5.71 — 12.13

    6

    21.50 — 46.40

    12.13 — 24.89

    7

    46.40 — 100.0

    24.89 — 45.00

    8

    100.0 — 1000.0

    45.00 — 84.29

    9

    1000,0 <

    84.29 — 90.0

  • Классификацию уклона можно настроить путём указания до двух полей с числовыми значениями в параметре Таблица разбиения на классы. Первый столбец определяет точки разбиения в классификации уклонов. Если указан второй столбец, его значения будут использованы для присвоения кода каждому полигональному объекту. Если использовать таблицу ниже, все значения уклона от 0 до 10 будут представлены кодом 1, от 10 до 25 — кодом 2 и так далее. Единицы измерения граничных значений классов в таблице задаются в параметре Единицы уклона (units).

    CLASS_BREAK

    КОД

    10.0

    1

    25.0

    2

    40.0

    3

    70.0

    4
    Примечание:

    Таблица может быть в любом поддерживаемом формате (.dbf, .txt или быть таблицей базы геоданных). Имена полей не имеют принципиального значения, поскольку первое из них используется для разбиения на классы, а второе — для кодов экспозиции.

Параметры

Подпись Объяснение Тип данных

Входная поверхность

Набор данных TIN, terrain или LAS, значения уклона которых будут записаны в выходной полигональный объект.

LAS Dataset Layer; Terrain Layer; TIN Layer

Выходной класс пространственных объектов

Класс объектов, который будет получен.

Feature Class

Единицы уклона

(Дополнительный)

Единицы измерения, использующиеся для вычисления уклона.

  • Percent–Slope is expressed as a percentage value. This is the default.

  • Degree–Slope is expressed as the angle of inclination from a horizontal plane.

String

Таблица разбиения на классы

(Дополнительный)

Таблица, содержащая границы классов классификации, которые будут использоваться для группировки выходных объектов. Первый столбец этой таблицы будет показывать точку разграничения, а второй — код классификации.

Table

Поле уклона

(Дополнительный)

Поле, содержащее значения уклона.

String

Коэффициент Z

(Дополнительный)

Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.

Double

Уровень пирамидных слоев

(Дополнительный)

Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.

Double

Параметры среды

Текущая рабочая область, Временная рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Выходной XY домен, Выходное ключевое слово конфигурации, Автоподтверждение, Минимизировать ресурсы памяти, используемые в процессе анализа terrain.

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
