Объединение 3D (Инструменты 3D Analyst)
Краткая информация
Производит слияние замкнутых, перекрывающихся объектов-мультипатчей из входного класса пространственных объектов.

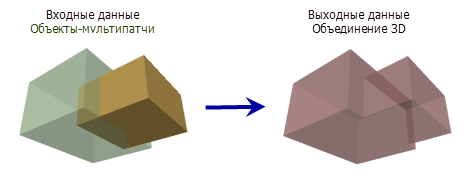

Иллюстрация
Использование
Для такого анализа требуется замкнутая геометрия мультипатч. Инструмент Замкнутые 3D можно использовать, чтобы определить, содержит ли класс объектов-мультипатчей замкнутые объекты, а инструмент Замкнуть мультипатч можно использовать для устранения разрывов в объектах-мультипатчах.
Этот инструмент объединяет пересекающиеся объекты мультипатчи, охватывающие перекрывающиеся объемы, сохраняя самые внешние части входных объектов и удаляя геометрию, которая попадает внутрь объединенного объекта. Может быть создана отдельная таблица для определения исходных объектов, которые были объединены вместе для создания каждого из выходных объектов.
Поле группировки может использоваться для идентификации объединяемых объектов, например в случае, когда несколько мультипатчей представляют собой части одного здания. Это позволяет существенно повысить быстродействие, поскольку уменьшается количество проходов инструмента через весь набор данных. Вместо сравнения одного объекта со всеми объектами, производится только сравнение объекта с участвующими в его группе.
При включении оптимизации инструмент предпринимает попытку самостоятельно разделить объекты на группы, анализируя прямоугольные фигуры, в которые вписан каждый из объектов. Отключение оптимизации увеличит быстродействие инструмента, если было указано поле группировки. Оптимизация также может быть отключена и при отсутствии поля группировки, если в выходных данных требуется объединить все перекрывающиеся объекты в один мультипатч. Внимательно выбирайте число объектов для агрегирования, поскольку в выходном классе могут получиться большие и сложные объекты, что повлечет за собой низкую производительность при отображении.
Сообщение об ошибке с указанием, что итоговый объект не является простым и не может быть создан, возникает в случае, когда два или более объекта-мультипатча имеют только одну общую вершину или ребро. Это сообщение означает, что объекты не были объединены, так как у них нет общего объема.
Текстуры и цвета из входных объектов мультипатч не будут сохранены в выходных данных.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные пространственные объекты-мультипатчи |
Объекты-мультипатчи, которые будут объединяться. |
Feature Layer |
|
Выходной класс пространственных объектов |
Выходной класс объектов-мультипатчей, который будет хранить агрегированные объекты. |
Feature Class |
|
Поле группировки (Дополнительный) |
Поле, которое будет использовано для идентификации объектов для группировки. |
Field |
|
Выключить оптимизацию (Дополнительный) |
Определяет, будет ли выполняться оптимизация входных данных. Оптимизация выполнит предварительную обработку входных данных, сгруппировав их с целью улучшения производительности, и создаст уникальные выходные данные для каждого набора пересекающихся объектов.
|
Boolean |
|
Выводить все объемные фигуры (Дополнительный) |
Определяет, будет ли выходной класс объектов содержать все объекты или только перекрывающиеся объекты, которые были объединены.
|
Boolean |
|
Выходная таблица (Дополнительный) |
Таблица многие-к-одному, которая идентифицирует входные объекты, попадающие в каждый выходной. |
Table |
Параметры среды
Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Выходное ключевое слово конфигурации, Автоподтверждение, Выходной XY домен, Выходной Z домен
Информация о лицензировании
- Basic: Требуется 3D Analyst
- Standard: Требуется 3D Analyst
- Advanced: Требуется 3D Analyst
