Как работает Оценка размеров бинов для агрегирования точек
Инструмент Оценка размеров бинов для агрегирования точек поможет вам выбрать подходящий размер бина при агрегировании точек в квадратные или шестиугольные бины, расположенные в виде замощения. Инструмент также позволяет оценивать другие различные размеры бинов, чтобы определить, как изменятся полученные закономерности, если вместо этого будут использоваться бины других размеров. Вы можете агрегировать количество точек в бины (например, считать экстренные вызовы) или вычислять среднее значение числового поля (например, среднюю цену продажи жилья) в пределах каждого бина.

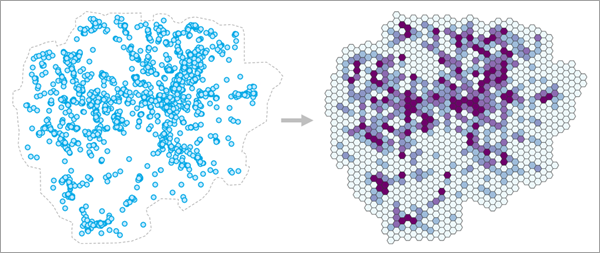

Агрегирование точек в бинах - это обычный рабочий процесс в ГИС, включая агрегирование экстренных вызовов, перебоев в обслуживании и температур. Оно также используется для лучшей визуализации больших массивов точек и защиты конфиденциальности путем скрытия расположений и значений отдельных точек. Однако, несмотря на множество применений, существует относительно мало указаний относительно того, какого размера должны быть эти бины. На практике размеры бинов часто выбираются исходя из удобства (например, используется круглое число) или в зависимости от того, какой размер бина обеспечивает наиболее приятные визуальные результаты. Однако выбор масштаба изменяет как то, что вы можете обнаружить, так и то, как вы это интерпретируете (пример проблемы с изменяемой единицей измерения площади), поэтому важно принимать обоснованные и воспроизводимые решения. Также важно определить, насколько результаты зависят от размера бина: приведет ли использование большего или меньшего размера бина к различным закономерностям и выводам?
По сути, определение подходящего размера бина для объединения точечных данных в бины является проблемой масштаба. Слишком маленькие бины приведут к нестабильным значениям и большому числу пустых бинов, а слишком большие – будут размыты и скроют важные локальные закономерности. Подходящий размер бинов должен быть достаточно большим, чтобы обеспечить широкий диапазон стабильных значений, но при этом достаточно малым, чтобы сохранить локальные закономерности распределения точек в полученных бинах, а не сгладить их при агрегировании.
Чтобы определить подходящий размер бинов, оценивается диапазон возможных размеров по двум критериям: один отдает предпочтение меньшим бинам, а другой — большим.

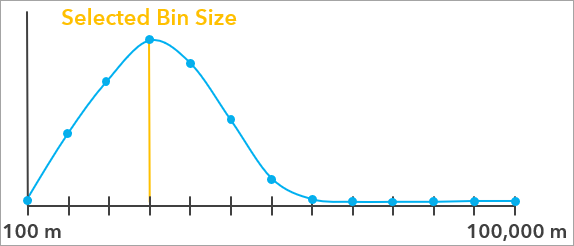

Эти два показателя (каждый из которых имеет значение от 0 до 1) затем умножаются друг на друга, чтобы получить единый оценочный балл для каждого размера бина, и инструмент рекомендует размер бина с наибольшим оценочным баллом. Кривая оценки также позволяет вам увидеть, как другие размеры бина отличаются от размера бина, рекомендованного инструментом.
См. раздел Дополнительные сведения об оценке размера бина ниже для получения дополнительной информации об оценочных баллах и способах их расчета.
Определение подходящей границы агрегирования
В дополнение к указанию точек, которые будут агрегированы, вы также должны использовать параметр Границы агрегирования, чтобы определить область, в которой будут агрегированы точки и созданы бины. Граница агрегирования (иногда называемая изучаемой областью или областью интереса) должна определять область, в которой точки могут встречаться и регистрироваться. Например, при агрегировании экстренных вызовов в пределах города в качестве границы агрегирования следует использовать границу города, поскольку экстренный вызов может поступить из любой точки города, а любой вызов из-за пределов города не будет включен в набор данных. Хотя заманчиво думать, что бины создаются, а затем привязываются к границе агрегирования, на самом деле эта граница оказывает глубокое влияние на результаты оценки и рекомендуемый размер бина. Выбор неподходящей границы агрегирования часто приводит к нереалистично большим или малым рекомендуемым размерам бинов, поэтому настоятельно рекомендуется выбрать наиболее подходящую границу для ваших данных.
Предоставление границы для определения того, где могут встречаться точки, а где нет, важно, поскольку инструмент должен уметь определять, отсутствуют ли в районе точки из-за того, что в нем не было инцидентов (например, в какой-то части города не было ограблений в течение определенной недели), или из-за невозможности наблюдения точек в этом районе (например наблюдение китов на суше). Поскольку инструмент оценивает разнообразие результирующих значений количества точек в бинах, значения, равные нулю, так же важны, как и любые другие значения, и инструмент позволит избежать размеров бинов, которые приводят к появлению большого количества бинов без точек. На практике это означает, что если граница агрегирования слишком велика (это означает, что она содержит много областей, в которых точки не могут быть записаны), рекомендуемый размер бина будет нереально большим, чтобы заполнить пробелы и уменьшить количество пустых бинов. И наоборот, если изучаемая область слишком мала, инструмент порекомендует меньшие размеры бинов, чтобы увеличить количество бинов без точек.
Примечание:
Если указано поле анализа, границу агрегирования все равно необходимо задать, однако она менее важна для оценки подходящего размера бинов. Это связано с тем, что средние значения поля анализа могут быть вычислены только для бинов, содержащих хотя бы одну точку, поэтому пустые бины не будут использоваться при оценке размера бинов.
Если известна подходящая граница агрегирования для точек (например, граница города), выберите опцию Пользовательские полигоны и укажите границу в параметре Пользовательские полигоны. Также можно нарисовать полигон границы агрегирования с помощью интерактивного ввода объектов.
Если подходящая граница агрегирования неизвестна, граница может быть создана автоматически с использованием опций Вогнутая оболочка, Выпуклая оболочка или Конверт (см. Минимальная ограничивающая геометрия для получения дополнительной информации). При использовании автоматически созданной границы вы всегда должны визуально оценивать, адекватно ли она отображает точки. Если граница не подходит, используйте другой вариант или нарисуйте в интерактивном режиме границу, которая лучше отображает точки.

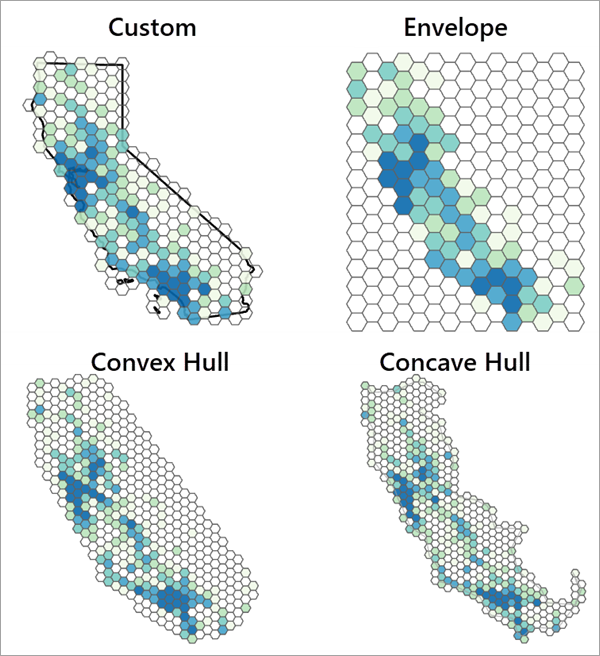

На следующем изображении показаны результирующие размеры бинов для одних и тех же данных с использованием всех опций параметра Границы агрегирования. Пользовательская опция использует фактическую границу, на которой были собраны точки. Для других наборов данных (и особенно тех, которые имеют пространственные выбросы) разница в результирующих размерах бинов и их паттернах может быть еще более значительной.
Агрегирование в пространстве и времени
Если точки содержат поле даты/времени, указывающее момент регистрации каждой точки, вы можете использовать параметры Поле времени и Временной интервал для агрегирования точек в пространстве и времени. Например, для точек, представляющих экстренные вызовы в течение года, которые вы хотите агрегировать за каждую неделю, инструмент порекомендует единый размер бина, который лучше всего подходит для повторного использования для каждой недели года. Это особенно полезно, когда вы собираетесь агрегировать точки в куб пространство-время.
Для оценки размера бинов данные будут разделены на разные временные интервалы, начиная с последнего значения поля времени и далее в обратном хронологическом порядке. Например, если данные охватывают целый год, и вы используете интервал в одну неделю, все данные за последнюю неделю года будут отнесены к одному временному интервалу, данные за предыдущие семь дней — к следующему временному интервалу и так далее. Любая точка, значение поля времени которой находится на границе между двумя временными интервалами, будет включена в более ранний интервал.
Для каждого проверяемого размера бины будут создаваться отдельно для каждого временного интервала, а затем количество точек или средние значения переменной анализа будут объединены по всем временным интервалам перед вычислением оценок. Например, если есть 10 временных интервалов с 50 бинами в каждом интервале, то оценка размера бинов будет вычисляться на основе 500 значений бинов. Будет рекомендован размер бинов, который обеспечивает наилучший баланс метрик на всем временном диапазоне данных.
Разделение точек на временные интервалы часто приводит к тому, что самый ранний интервал оказывается неполным, например при агрегировании годовых данных по недельным интервалам остается один лишний день. Чтобы неполный интервал с небольшим количеством точек не влиял на рекомендуемый размер бинов, самый ранний временной интервал не используется при его оценке, если он содержит меньше точек, чем все остальные интервалы. Даже если самый ранний временной интервал не используется для оценки размера бинов, бины все равно будут созданы для каждого временного интервала в выходном классе объектов.
Выходные данные инструмента
Инструмент создает три выходных результата, которые содержатся в составном слое. Основным результатом является класс полигональных объектов с агрегированными бинами, созданными с использованием рекомендуемого размера бинов. Слой отображается с использованием символов по количеству точек или среднему значению поля анализа в каждом бине. Если указано поле времени, класс объектов будет поддерживать время, и для каждого временного интервала будут созданы отдельные полигональные бины (в выходном слое бины разных временных интервалов будут отображаться друг поверх друга).
Второй выходной результат - это класс полигональных объектов границы агрегирования, который использовался инструментом. Этот вывод наиболее полезен для параметров вогнутой и выпуклой оболочки, чтобы увидеть форму границ. Третьим результатом является таблица, содержащая оценочные баллы для всех размеров бинов, протестированных с помощью инструмента. К таблице прилагаются диаграммы, которые можно использовать для определения размеров бинов.
Диаграмма Оценка баллов в зависимости от размера бинов

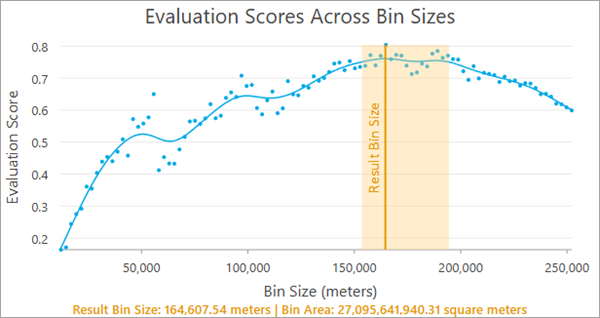

На диаграмме Оценка баллов в зависимости от размера бинов отображаются оценки по всем протестированным размерам бинов. Синие точки на диаграмме - это исходные оценки размеров бинов, которые сглаживаются с помощью сплайна (синяя кривая). Наибольшее значение синей кривой соответствует рекомендуемому размеру бина и обозначено вертикальной оранжевой линией. Светло-оранжевая доверительная область также отображается вокруг рекомендуемого размера бина, и любой размер бина в этом диапазоне имеет оценочный балл, который ненамного ниже рекомендуемого размера бина, поэтому вы можете выбрать любое значение в этом диапазоне (например, выбрать округленное число) без существенного снижения оценочного балла.
Рекомендуемый размер бина и соответствующая площадь каждого бина указаны в нижней части диаграммы. Для квадратных бинов размер бина равен ширине или высоте каждого квадрата, а для шестиугольников размер бина равен высоте каждого шестиугольника (расстояние от одного плоского края до противоположного плоского края). Если указаны поле времени и временной интервал, то этот временной интервал также будет отображаться.
Примечание:
Наименьший протестированный размер бина (минимальное значение по оси x) - это размер бина, при котором на каждую входную точку приходится 20 бинов (другими словами, бины настолько малы, что более чем в 95 процентах из них точек не будет), а наибольший размер бина (максимальное значение оси x) составляет 25 процентов от протяженности границы агрегирования по оси x или y, в зависимости от того, что больше. Инструмент проверяет 100 размеров бинов с равномерным увеличением от минимального до максимального.
Диаграмма Внутренняя однородность и разнообразие числа точек в зависимости от размера бина

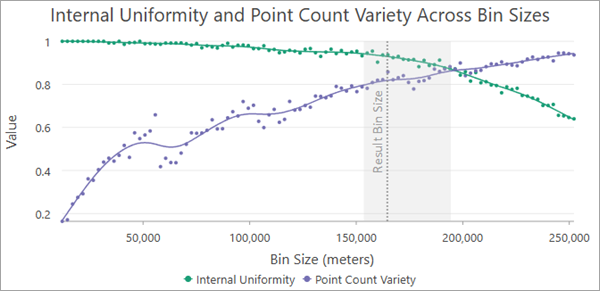

Если количество точек агрегируется без использования поля анализа, на диаграмме Внутренняя однородность и разнообразие количества точек в зависимости от размера бина отображаются два критерия, которые были объединены вместе для получения оценочных баллов. Для каждого тестируемого размера бина зеленая кривая отображает показатель внутренней однородности, а фиолетовая кривая – показатель разнообразия по количеству баллов. Обычно зеленая кривая уменьшается, а фиолетовая увеличивается. Рекомендуемый размер бина и доверительный интервал также отображаются в зависимости от контекста. Рекомендуемый размер бина, как правило, соответствует приемлемым показателям по обоим критериям, что указывает на эффективный баланс между противоположными критериями. См. раздел Дополнительные сведения об оценке размера бина ниже для получения дополнительной информации о каждом критерии.
Диаграмма Внутренняя однородность и потеря дисперсии в зависимости от размера бина
При усреднении значений поля анализа метрика разнообразия числа точек заменяется метрикой потери дисперсии. Как и метрика разнообразия числа точек, она обычно отдает предпочтение большим размерам бинов и стремится получить средние значения по бинам с максимально возможной изменчивостью и разнообразием. См. раздел Дополнительные сведения об оценке размера бина ниже для получения дополнительной информации о метрике потери дисперсии.
Сообщения геообработки
Сообщения инструмента включают различные разделы со сводной информацией о входных точках и полученных бинах. Эта информация включает рекомендуемый размер бинов, суммарную статистику по количеству объектов в полученных бинах или по средним значениям поля анализа, а также информацию о границе агрегирования. Если указано поле времени, также предоставляется информация о временных интервалах.
Примечание:
Статистика, показанная в сообщениях, будет рассчитана на основе только тех значений, которые используются для оценки. Если объединить совпадающие точки или исключить самый ранний временной интервал, некоторые статистические показатели (например, стандартное отклонение поля анализа) будут отличаться от значений исходных точек.
Рекомендации по использованию и ограничения
Ниже приведены рекомендации и ограничения при использовании инструмента:
Инструмент предполагает, что существует единый размер бина, подходящий для агрегирования точек. Однако во многих случаях не существует единого размера бина, который бы адекватно отображал точки по всей границе агрегирования. Например, в крупном округе, где есть сельские районы с низкой плотностью населения и городские районы с высокой плотностью населения, может быть трудно объединить экстренные вызовы по всему округу. Бины, достаточно маленькие, чтобы адекватно отражать городские районы, в сельской местности будут в основном пустыми, в то время как бины, достаточно большие для сельской местности, превратят городские центры всего в несколько бинов. Общим признаком этой проблемы являются очень широкие доверительные интервалы вокруг рекомендуемого размера бина, что указывает на высокую неопределенность в отношении того, какой размер бина следует использовать. Потенциальное решение состоит в том, чтобы разделить точки на разные наборы данных и агрегировать их по отдельности, используя бины разного размера.
Этот инструмент лучше всего подходит, когда вы собираетесь выполнить какой-либо анализ, используя результирующее количество точек (например, анализ горячих точек или анализ локальных выбросов), а не простое картографическое сглаживание. Несмотря на то, что сглаживание больших массивов точек может быть эффективным для улучшения визуального представления, основная цель этого инструмента - создание агрегированных бинов, которые наилучшим образом сохраняют пространственную структуру точек и обеспечивают значения, подходящие для анализа.
Большое количество совпадающих точек (несколько точек с одной и той же координатой) может привести к нереалистичным размерам бина. Инструмент выдаст предупреждение, если какие-либо из входных точек совпадут. Если использовать временные интервалы, совпадающие точки будут обнаружены внутри каждого интервала независимо от времени. Если указано поле анализа, можно использовать параметр Объединить совпадающие точки, чтобы усреднить значения совпадающих точек перед оценкой размеров бинов.
Дополнительные сведения об оценке размера бина

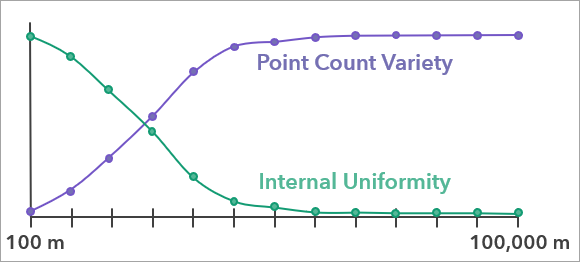

Общий принцип работы инструмента заключается в оценке диапазона размеров бинов с использованием двух метрик. При подсчете точек используются метрики внутренней однородности и разнообразия количества точек, а при вычислении среднего значения поля анализа — метрики внутренней однородности и потери дисперсии. Каждому размеру бина присваивается оценка от 0 до 1 по каждому показателю, и значения умножаются друг на друга для получения итоговой оценки, которая уравновешивает оба критерия. Метрика внутренней однородности обычно предпочитает меньшие размеры бинов, в то время как метрики разнообразия количества точек и потери дисперсии обычно предпочитают большие размеры бинов, поэтому размеры бинов с наивысшими оценочными баллами находятся посередине, что обеспечивает наилучший компромисс между противоположными критериями. В следующих разделах более подробно описаны эти критерии.
Внутренняя однородность
Показатель внутренней однородности измеряет, равномерно ли распределены точки в результирующих бинах. Например, на изображении ниже точки в бине слева сильно сгруппированы в углу, но по всему бину справа точки разбросаны беспорядочно и равномерно, поэтому бин справа имеет более высокую внутреннюю однородность.
Внутренняя однородность важна для того, чтобы избежать выбора размера бина, который скрывает важные местные особенности. Если точки внутри бина образуют сильный кластер или паттерн, их представление в виде одного значения количества или среднего значения может вводить в заблуждение. Этот показатель проверяет, расположены ли точки в каждом бине случайным образом, что позволяет предположить, что бин представляет собой справедливую и репрезентативную сводку точек, находящихся в нем. Когда во многих бинах отображаются структурированные паттерны, это признак того, что размер бина может быть слишком большим, что скрывает важные паттерны внутри бинов.
Показатель рассчитывается путем проверки расположения точек на полную пространственную случайность, и значение представляет собой долю бинов с p-значением, превышающим 0,05 (это означает, что они не были определены как кластеризованные). Бины без точек не включаются в пропорцию, поскольку пустые бины нельзя классифицировать как пространственно случайные или сгруппированные.
Тест на полную пространственную случайность делит каждый бин на несколько бинов меньшего размера. Для квадратов бин делится на 25 меньших квадратов, а для шестиугольников бин делится на 24 треугольника. Затем количество точек внутри квадратов или треугольников проверяется на однородность с помощью критерия соответствия хи-квадрат.
Разнообразие числа точек
Показатель разнообразия числа точек количественно определяет разнообразие количества точек в бинах и поддерживает размеры бинов, которые приводят к большому разнообразию значений количества, избегая размеров бинов с большим количеством пустых бинов наряду с небольшим количеством бинов с большим количеством точек. С концептуальной точки зрения, это способствует обогащению информации, отражая идею о том, что агрегирование должно приводить к значительному изменению и разнообразию количества точек, что особенно желательно, когда вы собираетесь провести анализ (например, анализ горячих точек) на основании количества точек. На практике этот показатель имеет тенденцию к увеличению с увеличением размера бина, поскольку в больших бинах, как правило, накапливается больше разнообразных и равномерно распределенных количеств.
Например, на изображении ниже бины внизу дают более широкое разнообразие и более равномерное распределение количества очков, чем бины вверху, поэтому нижние бины получат более высокий балл за разнообразие количества очков. В целом, чем ближе распределение количества баллов к равномерному (плоскому), тем выше оценка.
Показатель рассчитывается с использованием нормализованной меры энтропии Шеннона. Для каждого размера бина распределение количества бинов делится на пять равных интервалов и вычисляется энтропия этого распределения. Затем эта энтропия делится на энтропию равномерного распределения, в результате чего получается оценка от 0 до 1.
Примечание:
Если поле анализа не используется, оценки внутренней однородности и разнообразие числа точек генерируются путем моделирования случайных квадратов или шестиугольников в пределах границы агрегирования, а не путем построения полного замощения для каждого размера бина. Это повышает скорость обработки, но при повторном запуске инструмента результаты будут немного отличаться. Однако вы можете использовать среду Генератора случайных чисел, чтобы обеспечить воспроизводимость результатов. Количество моделируемых полигонов для каждого размера бина рассчитывается таким образом, чтобы в среднем 75 процентов границы агрегирования было покрыто моделированием.
Потери дисперсии
Метрика потери дисперсии количественно оценивает, какая часть дисперсии исходных значений поля анализа сохраняется в средних значениях по бинам. Метрика вычисляется по следующей формуле:
В этой формуле \(Var_w(\bar{X_b})\) — это взвешенная дисперсия средних значений бинов (веса определяются количеством точек в каждом бине), а \(Var(X)\) — это дисперсия исходного поля анализа.
Эта метрика оценивает, насколько быстро уменьшается дисперсия средних значений по бинам по мере увеличении размера бинов, и стремится сохранить как можно большую изменчивость исходного поля анализа. Отношение дисперсий вычитается из единицы, чтобы получать более высокие оценки для больших размеров бинов, сохраняя при этом зависимость потери дисперсии от увеличения размера бинов.
Примечание:
При использовании поля анализа внутренняя однородность и потери дисперсии также оцениваются с использованием моделируемых бинов. Однако каждый моделируемый бин должен содержать хотя бы одну точку, чтобы быть учтенным. Для каждого проверяемого размера бинов инструмент создает 1000 моделируемых бинов. Если менее 100 из них содержат хотя бы одну точкуа, этот размер бинов пропускается и оценки для него не вычисляются. Количество допустимых выборок сохраняется в виде поля выходной таблицы.
Доверительные интервалы, построенные методом бутстрепа
Оранжевые доверительные интервалы вокруг рекомендуемого размера бина на графиках построены методом бутстрепа. В этом процессе оценочные баллы случайным образом повторно выбираются с возвращением, после чего для каждого повторно сформированного набора оценок строится сплайн. Для каждой повторной выборки записывается оценочный балл исходного рекомендованного размера бина, после чего определяется пятый процентиль. Любой размер бина, оценочный балл которого превышает это значение, будет включен в доверительный интервал. Эти размеры бинов могут быть интерпретированы как имеющие оценочные баллы, которые ненамного ниже, чем оценочный балл размера бина, рекомендованного инструментом.
Шестиугольники H3

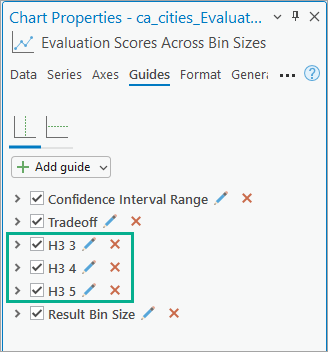

Инструмент не допускает объединения в шестиугольники H3. Однако при объединении в шестиугольники вы можете отобразить соответствующие разрешения H3 в качестве ориентиров в диаграмме Оценка баллов в зависимости от размера бинов. По умолчанию направляющие отключены, но вы можете включить их на вкладке Направляющие панели Свойства диаграммы.

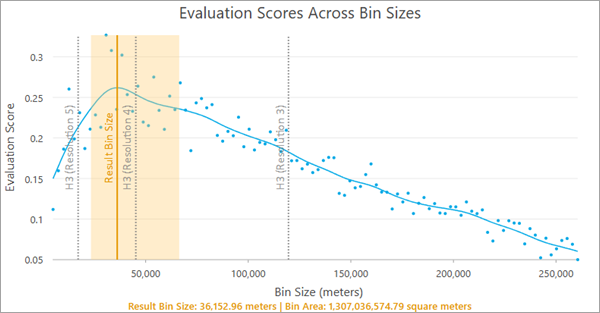

Если эта функция включена, направляющие (пунктирные вертикальные серые линии) позволяют вам увидеть результаты оценки разрешений H3, которые находятся в пределах диапазона протестированных размеров бинов, и выбрать наилучший вариант для ваших данных. Например, на изображении ниже, разрешение H3 равное 4 имеет наивысшую оценку, наиболее близко к рекомендуемому размеру бина и находится в пределах доверительного интервала.
Литература
Для внедрения этого инструмента были использованы следующие ресурсы:
- Ramos, Rafael G. 2025. "Finding an Adequate Areal Unit to Map Crime: A Spatial Data Perspective." New Research in Crime Modeling and Mapping Using Geospatial Technologies (pp. 27-44). Cham: Springer Nature Switzerland. https://doi.org/10.1007/978-3-031-81580-5_2.
