DInSAR 工作流

需具有 Image Analyst 许可才能使用。

差分干涉合成孔径雷达 (DInSAR) 是一种遥感技术，通过分析不同时间获取的两个或多个合成孔径雷达 (SAR) 图像之间的相位差来测量地面变形。 该方法能够精确检测沿雷达视线 (LOS) 的表面位移。 该过程通常涉及配准、干涉图生成、地形相位去除、复杂数据过滤、相位解缠以及将解缠相位转换为地面位移值。

Image Analyst 工具箱中的合成孔径雷达工具集包含根据 Sentinel-1 SLC 数据生成地面位移值的工具。 下表列出的工具支持 DInSAR 工作流，如下图所示。

工具

描述

下载轨道文件

下载 Sentinel-1 合成孔径雷达 (SAR) 数据的更新轨道文件。

应用轨道校正

使用更准确的轨道状态向量 (OSV) 文件更新 Sentinel-1 合成孔径雷达 (SAR) 数据集中的轨道信息。

应用配准

使用数字高程模型 (DEM) 和轨道状态矢量元数据将二次单视复数 (SLC) 数据重新采样到参考 SLC 格网。

生成干涉图

通过区分参考的相位和次要单视复数 (SLC) 输入创建干涉图。 这是通过对复合输入雷达数据对进行交叉相关来实现的。

去除脉冲带

合并来自 Sentinel-1 单视复数 (SLC) 合成孔径雷达 (SAR) 输入数据的多个脉冲，并输出单一无缝子条带栅格。

此步骤仅适用于 Sentinel-1 SLC 干涉宽幅 (IW) 和超宽幅 (EW) 扫描模式雷达数据。

多视

按照距离和方位视图对输入的合成孔径雷达 (SAR) 数据进行平均，以近似为正方形像素、减少斑点和缩短 SAR 工具处理时间。

应用复杂数据过滤器

平滑合成孔径雷达 (SAR) 复合输入数据的相位分量，并输出复合雷达数据。

解缠相位

消除相位模糊并求解单视复数 (SLC) 数据的连续相位值。

转换 SAR 单位

转换输入合成孔径雷达 (SAR) 数据的缩放比例。

将转换类型参数设置为解缠相位转位移选项，将解缠的干涉图相位转换为弧度，然后使用传感器的波长将其转换为位移。

应用几何地形校正

使用距离多普勒反向地理编码算法对输入合成孔径雷达 (SAR) 数据进行正射校正。

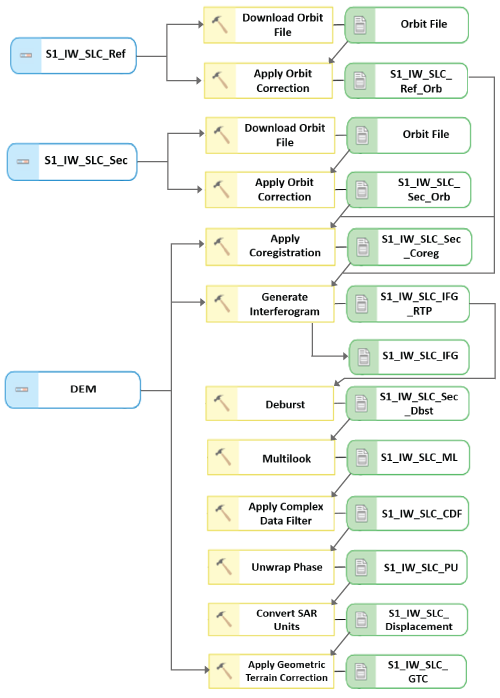

处理 DInSAR 输出的工作流

处理注意事项

支持的 S1 SLC 模式包括干涉宽幅 (IW) 和超宽幅 (EW)。 只有使用渐进式扫描地形观测 (TOPS) 成像技术获取的 IW 和 EW 模式，才需要使用去除脉冲带工具。

当您下载并应用轨道文件时，请考虑将使用的轨道状态向量 (OSV) 的类型。 以下类型的 OSV 可用于 Sentinel-1 产品：

  • 预测型 - 随 Sentinel-1 1 级地面范围检测 (GRD) 和 SLC 辅助产品一起提供

  • 恢复型 - 可在影像采集后三小时内通过欧洲航天局 (ESA) 获得

  • 精确型 - 可在影像采集后三周内通过 ESA 获得

建议在 OSV 可用时将其更新为恢复型或精确型。
