生成干涉图 (影像分析工具)
汇总
通过区分参考的相位和副单视复数 (SLC) 输入创建干涉图。 这是通过对复合输入雷达数据对进行交叉相关来实现的。
工具还可用于通过输入数字高程模型 (DEM) 移除地形中的相位贡献。
输出干涉图也将为复数格式。 复杂干涉图具有以下组成部分：
Phase—表示两个 SLC 图像之间的雷达信号相位差异。 该相位信息对地表形变、地形和大气影响很敏感，使其成为干涉分析的核心部分。
Amplitude—表示来自两个 SLC 图像的雷达信号的综合强度。 该振幅信息是两个 SLC 数据集的雷达信号的综合强度。 振幅较大的区域通常对应着更稳定、更一致的雷达回波，这表明相干性更高、数据质量更好。
用法
此工具将以复数格式创建干涉图。 干涉图是在 InSAR 和 DInSAR 工作流中创建的核心产品。
输入必须是来自相同任务、相同采集模式和方向的一对复杂雷达数据。 这对数据还必须来自相同轨道轨迹。 Sentinel-1A、Sentinel-1B 和 Sentinel-1A SLC 可以配对，因为其均对应于 Sentinel-1 任务。
必须对输入雷达对进行配准。 在运行此工具之前，请运行应用配准工具对输入雷达数据对进行配准。
同极化波段比交叉极化波段更常用于优化结果。 交叉极化波段由于其固有的低相干性，通常不用于 InSAR 工作流。
为了提高相干性并优化后续处理，请针对极化波段参数指定同极化波段。
同极化波段的示例包括 VV 和 HH。
此工具的输出将采用测深范围配色方案进行显示。

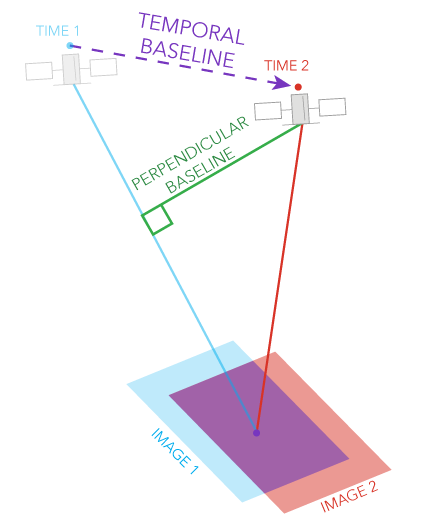

下表介绍了 InSAR 应用程序的基线注意事项：
基线类型
定义
较小基线
较大基线
垂直基线
与视线 (LOS) 垂直的两个卫星采集位置之间的物理分隔分量。
保持相位相干性，这非常适合表面变形监测。 对高程差异的灵敏度降低，因此不太适合 DEM 生成。
提高对地形的灵敏度，这非常适合 DEM 生成。
时间基线
两次采集之间的时间分隔。
优化动态区域相干性并捕获滑坡和地震等快速变化。
适用于监测缓慢的累积变形，例如地壳构造运行，尽管可能存在去相关性的风险。
当选中移除地形相位参数时，工具将使用 DEM 从输出干涉图移除地形相位信号。 这是 DInSAR 工作流中分离变形信号的必要处理步骤。
为了获得最佳结果，输入 DEM 应具有与输入雷达数据相似的分辨率。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
参考雷达输入数据 |
参考复合雷达输入数据。 |
Raster Dataset; Raster Layer |
|
输入副雷达数据 |
输入副复合雷达数据。 |
Raster Dataset; Raster Layer |
|
输出雷达数据 |
输出干涉图雷达数据。 |
Raster Dataset |
|
极化波段 （可选） |
将进行干涉的极化波段。 默认情况下，第一个波段处于选中状态。 |
String |
|
移除地形相位 （可选） |
指定是否移除地形相位信号。
|
Boolean |
|
DEM 栅格 （可选） |
用于估计地形产生的相位信号的 DEM 栅格。 选中移除地形相位参数时，此参数为必需项。 |
Mosaic Layer; Raster Layer |
|
应用大地水准面校正 （可选） |
指定是否将输入 DEM 的垂直参考系统转换为椭球体高度。 大多数高程数据集均参考海平面正高，因此在这些情况下，需要进行校正以将海平面正高转换为椭球体高度。
|
Boolean |
|
输出平坦干涉图 （可选） |
输出平坦干涉图雷达数据。 该输出仅考虑平地校正。 |
Raster Dataset |
环境
像元对齐, 像元大小, 压缩, 当前工作空间, 范围, 地理变换, GPU ID, 匹配多维变量, NoData, 输出坐标系, 并行处理因子, 处理器类型, 金字塔, 栅格统计, 重采样方法, 临时工作空间, 捕捉栅格, 切片大小, 并集维度
许可信息
- 基本: 需要 Image Analyst
- 标准: 需要 Image Analyst
- 高级: 需要 Image Analyst
