电路逻辑示意图及其详情
适用于电信行业的公共设施网络通常由包含已定义电路的电信域网络组成。 每个电路代表电信域网络中指定元件之间的信号路径。 该信号路径经过各种复杂的网络元件，这些元件无法在网络地图上表示。 对于电信电路，电路逻辑示意图允许用户清晰地可视化每个电路沿线的元件。
电路逻辑示意图
电路逻辑示意图是一种网络逻辑示意图，表示电信域网络中电路。 要在 ArcGIS Pro 中生成此类逻辑示意图，建议使用查找电路窗格。 生成电路逻辑示意图的构建过程不同于生成子网系统逻辑示意图或标准逻辑示意图的构建过程。 它需要用于创建任何网络逻辑示意图的逻辑示意图模板，但预期的输入为字符串名称。 该名称必须对应电信域中的已定义电路名称。 然后，创建过程由相关模板中预期的特定设置控制。
创建电路逻辑示意图
要创建电路逻辑示意图，可以执行以下工作流步骤：
启动 ArcGIS Pro，然后打开一个公共设施网络工程。
打开任何已引用公共设施网络图层的地图，或者创建地图并向其添加公共设施网络。
查看当前设置的常规网络逻辑示意图选项，并根据要创建的逻辑示意图用途，考虑选中打开包含所有逻辑示意图模板子图层的逻辑示意图选项。
单击功能区上的公共设施网络选项卡，然后在电信电路组中单击查找电路命令
。注:
仅当包含电信域网络的公共设施网络位于活动地图中时，才会启用电信电路组。
在打开的查找电路窗口顶部，从搜索区域右侧的下拉菜单中，选择要使用的电信域网络。
窗格中将显示所选电信域网络中存在的所有电路。

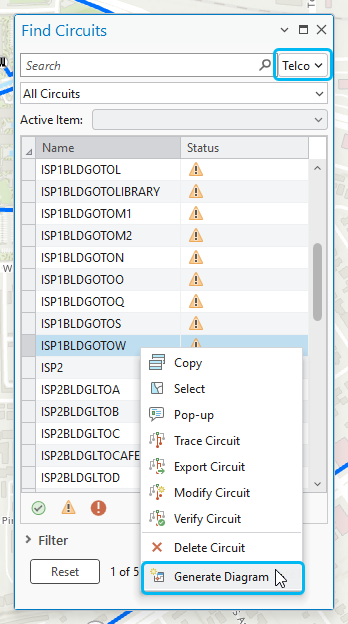

在列表中右键单击电路，然后单击生成逻辑示意图。
重要信息：
生成逻辑示意图项目菜单仅在电路逻辑示意图模板与活动电信域关联时可用。
电路逻辑示意图会在新的逻辑示意图地图中打开，其名称对应电路名称。
根据打开的电路逻辑示意图新建电路逻辑示意图
查找电路窗格允许您在公共设施网络出现在活动地图中时与电信电路交互。 活动网络逻辑示意图地图中也支持这些交互。 可在活动逻辑示意图地图中选择逻辑示意图要素，然后从下拉菜单中选择预填充的筛选器之一 - 全部电路、从选定要素/对象开始的电路、在选定要素/对象结束的电路、经过所选要素/对象的电路、已删除电路。 然后，可右键单击格网上列出的任意电路以显示快捷菜单，并单击生成逻辑示意图生成另一个电路逻辑示意图。 通过此类交互，可轻松地在电路逻辑示意图之间进行导航。
