电路逻辑示意图模板的规则和布局定义详细信息
电路逻辑示意图由特定的模板管理。 构建电路逻辑示意图的过程也与标准逻辑示意图和子网系统逻辑示意图略有不同。
电路逻辑示意图模板设置
电路逻辑示意图模板具有两个专有特征：
它与特定的电信域相关联
它包含一个配置为运行电路追踪类型的追踪规则
这两个设置是电路逻辑示意图模板的必需项。 此外，和其他逻辑示意图模板一样，它们支持以下配置：
-
这些规则可以在追踪规则之后设置。 在所有情况下，在追踪规则之前配置任何逻辑示意图规则都没有意义；在电路逻辑示意图生成过程中，它们总会被忽略。
逻辑示意图布局；例如，智能树布局
布局可以配置为在逻辑示意图生成过程结束时自动应用。
以下章节重点介绍了电路图模板所需的最低设置。

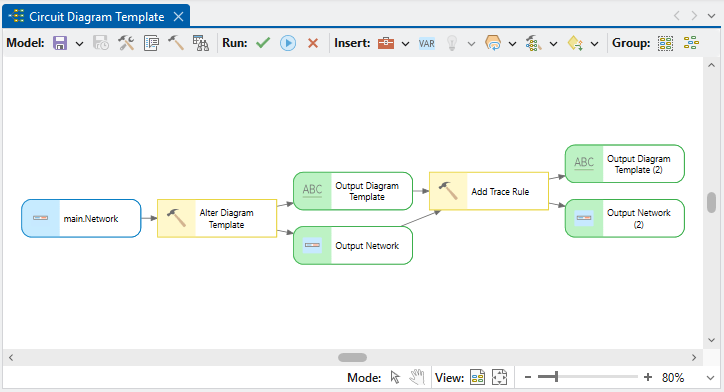

电路逻辑示意图模板地理处理模型
用于建立此类逻辑示意图模板的地理处理模型可以通过两种网络逻辑示意图配置工具进行配置：更改逻辑示意图模板工具和添加追踪规则工具。

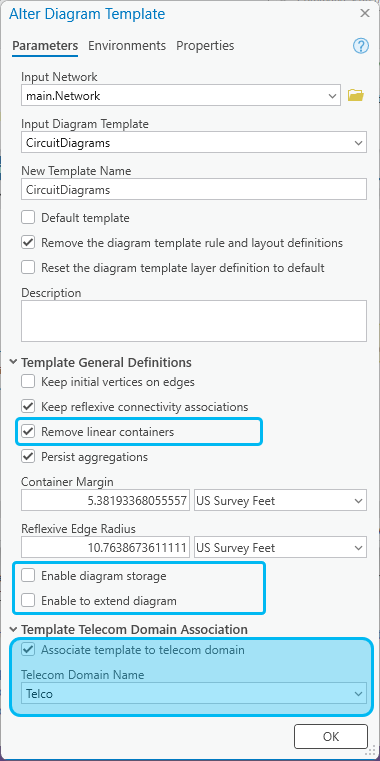

更改逻辑示意图模板工具设置
模板电信域关联部分的设置是确定生成逻辑示意图菜单项是否在查找电路面板中可用的关键设置。
必须打开将模板关联到电信域选项。
模板适用的电信域网络名称必须在电信域名列表中选择。
如上图所示的其他选项，是获得更好电路逻辑示意图的推荐设置。 特别提到其中三项：
移除线性容器选项 - 开启，方便在逻辑示意图构建过程中轻松移除默认包含的所有线性容器。
启用逻辑示意图存储选项 - 关闭，因为没有必要存储任何电路逻辑示意图。
启用扩展逻辑示意图选项 - 关闭，因为扩展电路逻辑示意图没有意义。 此外，扩展逻辑示意图和追加到逻辑示意图过程与电路逻辑示意图的生成方式不兼容。

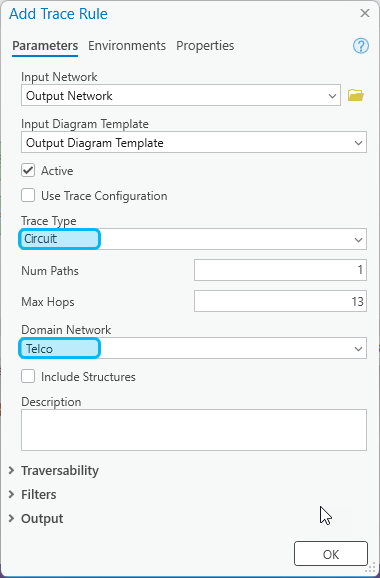

添加追踪规则工具设置
生成电路逻辑示意图的追踪规则必须配置为运行电路追踪类型，并指定该追踪将应用的电信域网络名称。
其他规则设置是默认设置。
重要信息：
“添加追踪规则”工具中指定的域网络名称必须对应于为“更改逻辑示意图模板”工具设置的电信域名。
电路逻辑示意图构建过程
电路逻辑示意图的逻辑示意图生成过程如下
从输入的名称开始，分析相关的模板设置并搜索追踪规则。
如果检测到的追踪规则配置为对特定电信域网络应用电路追踪，且输入名称对应该电信域网络定义的电路名称，则会追踪该电路，并构建由追踪电路上所有组件组成的第一个内存中逻辑示意图图表。 该逻辑示意图图表可以包含纯逻辑示意图边，表示部分之间或追踪电路沿线包含的网络元件之间的隐式连接。
重要信息：
当关联模板没有配置追踪规则时，生成的逻辑示意图为空。 当存在追踪规则但未应用电路追踪类型时，逻辑示意图生成失败。
然后，逻辑示意图的构建过程与其他逻辑示意图相同：
如果相关模板上存在其他逻辑示意图规则，它们会依次按配置顺序应用，逐步修改内存中的逻辑示意图图表。
如果相关模板上存在活跃的逻辑示意图布局，它们会依次按输入顺序应用每个布局，以对逻辑示意图内容进行布局。
构建结束时，逻辑示意图会在新逻辑示意图地图中打开。
注:
逻辑示意图图层定义必须包含推断连通性和虚拟连通性逻辑示意图边图层，才能正确显示各部分之间或追踪电路沿线包含的网络元素之间的隐式连接。 请参阅创建逻辑示意图图层定义工具中的逻辑示意图边选项。
