使用网络逻辑示意图工作流
本节详细介绍了使用网络逻辑示意图时的大多数常见工作流。 其目标人群是有权对网络逻辑示意图进行编辑的用户。
以下是一些补充概念。
数据库和门户所有者在企业级地理数据库中使用公共设施网络或追踪网络时的权限
在企业级地理数据库中使用公共设施网络或追踪网络时，数据库网络所有者（ 数据库公共设施网络所有者 或 数据库追踪网络所有者 ）是唯一能够进行网络规则配置、子网定义等操作的用户。 此外，在执行任何逻辑示意图模板配置任务期间，所连接的门户帐户必须是门户网络所有者 - 门户公共设施网络所有者 或 门户追踪网络所有者 。 对于网络逻辑示意图和逻辑示意图模板，门户网络所有者和数据库网络所有者也具有一些专属权限。
网络逻辑示意图和默认版本
在企业级地理数据库中使用公共设施网络或追踪网络时，常见的工作流包括基于默认版本创建各种版本并基于这些版本开展工作。
在任何情况下，如果 默认版本为受保护版本 ，则标准连接门户配置文件必须创建新版本并更改为此版本，然后才能生成逻辑示意图并对其进行编辑。
具有管理权限的门户网络所有者和用户是唯一可在受保护的默认版本中进行编辑的已连接门户配置文件。
删除逻辑示意图
对于存储的逻辑示意图，标准连接门户配置文件可以 删除其拥有的逻辑示意图 以及他人创建的公共逻辑示意图。 门户网络所有者可以删除数据库中的任意逻辑示意图。 此外，门户公共设施网络所有者是唯一可以删除与公共设施网络相关的 子网系统逻辑示意图 的用户。
每次用户生成逻辑示意图时都会创建一个临时逻辑示意图。 无论存储还是放弃此临时逻辑示意图，哪怕用户再也无法对其进行访问，它也会保留在临时逻辑示意图表中。 要清除逻辑示意图数据集，从而减小数据库的大小，建议定期运行 清除临时逻辑示意图 工具。 仅门户网络所有者才有权执行此操作，且其必须通过使用数据库网络所有者凭据连接到默认版本的数据库连接 .sde 文件运行。
逻辑示意图模板配置
在企业级地理数据库中使用公共设施网络或追踪网络时，门户网络所有者是唯一有权 创建和编辑逻辑示意图模板 的用户。 他们必须使用通过数据库网络所有者凭据连接到默认版本的数据库连接 .sde 文件。
使用历史时刻
在使用公共设施网络或追踪网络服务并连接到某一 历史时刻 时，可以执行以下操作：
生成临时逻辑示意图，这些示意图将像您当前的操作一样在新的逻辑示意图地图中打开。
搜索在该时刻存在的已存储逻辑示意图并将其打开。
但是，您不能编辑这些逻辑示意图（例如应用布局、覆盖其内容、对其进行扩展）或存储。
生成网络逻辑示意图或打开某一历史时刻存储的逻辑示意图
在生成或打开各历史时刻的逻辑示意图前，请完成以下步骤：
启动 ArcGIS Pro 并打开公共设施网络或追踪网络工程。
打开某一引用了公共设施网络或追踪网络服务图层的地图，或者创建新地图，然后将公共设施网络或追踪网络服务图层添加到该地图中。
单击 内容 窗格中的 按数据源列出 选项卡
。如果公共设施网络或追踪网络图层引用了特定版本，则请切换到“默认”，如下所述：
右键单击数据源条目，然后单击 切换版本 。
在 切换版本 对话框上，单击版本列表顶部的 sde.Default ，然后单击 确定 。

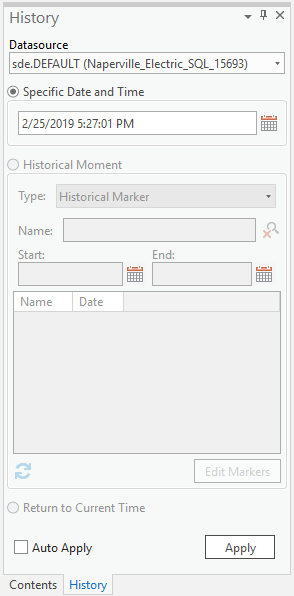

连接至特定时刻：
右键单击数据源，然后单击 更改时刻 。
在显示的 历史记录 窗格中，使用 特定日期和时间 或 历史时刻 的控件来指定所需时刻。
单击 应用 。
关闭 历史 窗格。
完成以下工作流之一：
在网络地图的指定时刻根据网络要素或网络对象生成逻辑示意图。
在地图中，选择对生成逻辑示意图您感兴趣的网络要素或网络对象。
确保选择 内容 窗格中的公共设施网络或追踪网络服务图层。
在功能区的 公共设施网络 或 追踪网络 选项卡上，单击 逻辑示意图 组中的 新建 下拉箭头
，然后从模板列表中单击所需的模板项目。
在网络地图的指定时刻根据追踪位置生成逻辑示意图。
在地图中，设置要考虑生成逻辑示意图的追踪位置。
确保选择 内容 窗格中的公共设施网络或追踪网络服务图层。
在功能区上的 公共设施网络 或 追踪网络 选项卡上，单击 逻辑示意图 组中的 使用追踪位置 下拉箭头
，然后单击模板列表中的模板项。
打开在指定时刻存储的逻辑示意图。
在功能区的 公共设施网络 或 追踪网络 选项卡上，单击 查找
。在显示的 查找逻辑示意图 窗格中，设置合适的选项。
单击窗格底部的 刷新
以刷新逻辑示意图列表。执行以下操作之一：
双击您感兴趣的逻辑示意图项目。
单击您感兴趣的逻辑示意图项目以使其在列表中处于选中状态，然后右键单击该项目并单击随即显示的快捷菜单中的 添加到新逻辑示意图地图
。
将打开新的逻辑示意图地图视图。 它引用以下各项之一：
基于过去特定时刻选定的网络要素的临时逻辑示意图。
在过去特定时刻存储的逻辑示意图。
