通视分析 (3D Analyst 工具)
汇总
确定包含表面和可选多面体数据集的障碍物上视线的可见性。

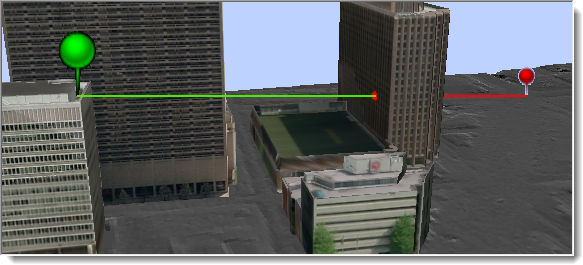

插图

用法
仅输入线的端点将用于定义观察点和目标点。 视线应该是直线,包括两个折点,分别代表用于确定可见性的观测点和目标位置。
如果可见目标位于不同的要素类中,请考虑使用 构造视线工具 创建视线。 例如,可以通过以特定间隔对目标线要素进行采样来生成视线,以测试沿路径的可见性。
输出线将沿着输入视线的可见与不可见部分进行划分。 如果只用表面确定视线可见性,输出线将贴合表面剖面。 如果在计算通视分析时提供了多面体要素,则输出线将会沿着输入视线的轨线。
输出线要素类将包含以下字段:
SourceOID—用于计算可见性的输入线要素的唯一 ID。VisCode—指示输出线是表示视线的可见部分还是不可见部分。 根据视线是否部分遮挡,可能会将每条视线划分为多个要素。 此属性用于标识此类视线的每个部分的可见性状态。 值为 1 指示该线可见,值为 2 指示其不可见。 此字段仅存在于输出线要素中。TarIsVis—指示从观察点是否可见目标点。 值为 1 指示目标可见,值为 0 指示其不可见。 此字段仅存在于输出线要素中。OBSTR_MPID—阻挡目标点可见性的障碍。 将为每条输入视线的可见部分和遮挡部分创建单独的线要素。 未被遮挡的部分将具有值 -9999,被多部分遮挡的部分具有遮挡要素的唯一 ID,被表面遮挡的部分的值为 -1。
如果选中输出图形属性参数,则输出线要素类将具有以下附加字段:
OBSERVERZ—观察点的高程,包含可能已应用的任何垂直偏移。TARGETZ—目标点的高程,包含可能已应用的任何垂直偏移。OBSTR_DIST—从观察点到遮挡目标可见性的点的水平距离。 如果未遮挡视线,则此值将为 -1.0。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入表面 |
将用于确定可见性的集成网格场景图层、LAS 数据集、栅格、TIN 或地形表面。 |
TIN Layer; Raster Layer; Mosaic Layer; Terrain Layer; LAS Dataset Layer; Scene Layer; File |
|
输入线要素 |
视线要素,其第一个折点定义为观测点,最后一个折点标识目标位置。 当视线为 2D 要素时,将根据输入表面得出观察点和目标高度。 当视线为 3D 要素时,将根据要素的 z 坐标获得观察点和目标高度。 将以距基础表面的偏移来评估 2D 线。 将应用默认偏移 1 以将点提升至表面上方。 对于 2D 或 3D 输入线,请使用名为 |
Feature Layer |
|
输出要素类 |
确定可见性所依据的输出线要素类。 |
Feature Class |
|
输出障碍点要素类 (可选) |
一个可选的点要素类,用于识别观察点到目标的视线上的第一个障碍物的位置。 |
Feature Class |
|
使用曲率 (可选) |
指定在视线分析时是否将考虑地球的曲率。 若启用此参数,则表面必须具有采用含已定义 z 单位的投影坐标定义的空间参考。
|
Boolean |
|
使用折射 (可选) |
指定在通过功能性表面生成视线时是否将考虑大气折射。 如果使用了多面体要素,则此参数不适用。
|
Boolean |
|
折射系数 (可选) |
将用作折射系数的值。 默认值为 0.13。 |
Double |
|
金字塔等级分辨率 (可选) |
将使用 terrain 金字塔等级的 z 容差或窗口大小分辨率。 默认值为 0,即全分辨率。 |
Double |
|
输入要素 (可选) |
可以定义其他阻碍元素(例如,建筑物)的多面体要素。 此输入不支持折射选项。 |
Feature Layer |
|
输出图形属性 (可选) |
指定输出视线属性是否将包含附加字段,这些字段具有可在剖面图中使用的信息。 这些字段中的值将提供用于生成剖面图的信息,该剖面图包含观察点、潜在障碍物以及每条视线的目标点的制图表达,以及连接观察点和目标的直接视线的可见性。
|
Boolean |
环境
当前工作空间, 范围, 输出坐标系, 地理变换, XY 分辨率, XY 容差, 输出 XY 值域, Z 分辨率, Z 容差, 输出 Z 值域, 输出配置关键字, 自动提交, 对 terrain 进行分析时使所用内存最小
许可信息
- 基本: 需要 3D Analyst
- 标准: 需要 3D Analyst
- 高级: 需要 3D Analyst
