3D-Linie mit Oberfläche verschneiden (3D Analyst Tools)

Zusammenfassung

Berechnet den geometrischen Schnittpunkt von 3D-Linien-Features mit einer oder mehreren Oberflächen, wobei der Schnittpunkt als unterteilte Linien-Features und Punkte zurückgegeben wird.

Abbildung

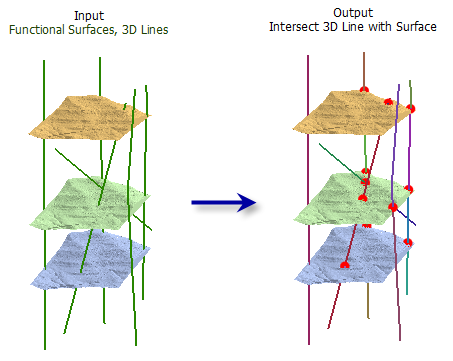

Abbildung: Werkzeug "3D-Linie mit Oberfläche verschneiden"

Verwendung

Alle Eingabe-Linien-Features sind in der Ausgabe-Line-Feature-Class, auch wenn sie keine Oberfläche schneiden.
Die folgenden Felder sind in der Ausgabe-Line-Feature-Class enthalten:
- OID_ORG—Der Wert des Feldes OBJECTID aus dem ursprünglichen 3D-Linien-Feature.
- SURF_FROM—Die Oberfläche, bei der das 3D-Linien-Segment begonnen hat.
- SURF_TO—Die Oberfläche, bei der das 3D-Linien-Segment gezeichnet wurde.
Die folgenden Felder sind in der optionalen Ausgabe-Point-Feature-Class enthalten:
- OID_LINE—Der Wert des Feldes OBJECTID aus dem ursprünglichen 3D-Linien-Feature.
- SURFACE—Der Name der Oberfläche, bei der der Schnittpunkt generiert wurde.
- DIST_ALONG—Die Entfernung vom Anfang der 3D-Linie bis zum Schnittpunkt.

Beschriftung	Erläuterung	Datentyp
Eingabe-Linien-Features	Die Eingabe-3D-Linien-Features.	Feature Layer
Eingabe-Oberflächen	Mindestens eine Oberfläche, die zum Ermitteln der Schnittpunkte verwendet werden soll. Unterstützte Eingaben sind Raster- und TIN-Datasets.	Mosaic Layer; Raster Layer; TIN Layer
Ausgabelinien	Die Ausgabe-Linien-Features, die die Eingabe-Linien-Features an den Schnittpunkten mit der Oberfläche darstellen.	Feature Class
Ausgabepunkte (Optional)	Die optionalen Punkt-Features, die den Schnittpunkt der Eingabe-Linie mit einer Oberfläche darstellen.	Feature Class

arcpy.3d.Intersect3DLineWithSurface(in_line_features, in_surfaces, out_line_feature_class, {out_point_feature_class})

Name	Erläuterung	Datentyp
in_line_features	Die Eingabe-3D-Linien-Features.	Feature Layer
in_surfaces [in_surfaces,...]	Mindestens eine Oberfläche, die zum Ermitteln der Schnittpunkte verwendet werden soll. Unterstützte Eingaben sind Raster- und TIN-Datasets.	Mosaic Layer; Raster Layer; TIN Layer
out_line_feature_class	Die Ausgabe-Linien-Features, die die Eingabe-Linien-Features an den Schnittpunkten mit der Oberfläche darstellen.	Feature Class
out_point_feature_class (Optional)	Die optionalen Punkt-Features, die den Schnittpunkt der Eingabe-Linie mit einer Oberfläche darstellen.	Feature Class

Codebeispiel

Intersect3DLineWithSurface: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Intersect3DLineWithSurface: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

import arcpy

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne, Speicherauslastung während der Analyse von Terrains minimieren

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
