Oberflächenkonturlinie (3D Analyst Tools)

Zusammenfassung

Erstellt Konturlinien, die aus einer Terrain-, TIN- oder LAS-Dataset-Oberfläche abgeleitet werden.

Weitere Informationen zur Funktionsweise von "Oberflächenkonturlinie"

Abbildung

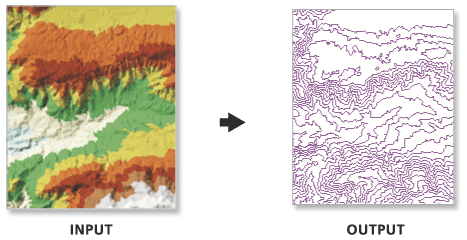

Abbildung "TIN-Konturlinien"

Verwendung

Die Ausgabe-Feature-Class ist 2D und enthält ein Attribut mit Konturlinienwerten.
Passen Sie mithilfe der Optionen "Konturlinienintervall" und "Basiskonturlinie" die Ausdehnung und Auflösung der Ausgabe-Feature-Class an.
Konvertieren Sie mithilfe der Ausgabe-Konturlinienfelddaten die Feature-Class in 3D.
In bestimmten Fällen wird möglicherweise die letzte gültige Konturlinie nicht erzeugt, wenn Konturen mit TIN-Oberflächen erstellt werden. Dies ist eine häufige Algorithmusbeschränkung bei Computersoftware für Konturen Um sicherzustellen, dass alle gültigen Konturen generiert werden, fügen Sie dem Feld Basiskonturlinie einen sehr kleinen negativen Wert hinzu, sodass die Daten leicht verschoben werden.
Der Parameter Z-Faktor hat nur Auswirkung auf Ergebnisse für Raster und TINs, nicht Terrain-Datasets. Wenn Sie mit Terrain-Datasets arbeiten, können Sie ein Konturlinienintervall mit integriertem Z-Faktor angeben. Wenn Sie z. B. ein Konturlinienintervall von einem Fuß Länge erstellen möchten und die Terrain-Dataset-Oberfläche in Meter angegeben ist, geben Sie ein Konturlinienintervall von 0,3048 an. Mit den Geoverarbeitungswerkzeugen Terrain in Raster oder Terrain in TIN können Sie auch das Terrain-Dataset in ein Raster oder TIN konvertieren.

Beschriftung	Erläuterung	Datentyp
Eingabe-Oberfläche	Die Oberfläche des TIN-, Terrain- oder LAS-Datasets, die verarbeitet wird.	LAS Dataset Layer; Terrain Layer; TIN Layer
Ausgabe-Feature-Class	Die Feature-Class, die erstellt werden soll.	Feature Class
Konturlinienintervall	Das Intervall zwischen den Konturlinien.	Double
Basiskonturlinie (Optional)	Definiert den Z-Ausgangswert, von dem das Konturlinienintervall entweder addiert bzw. subtrahiert wird, um Konturlinien zu skizzieren. Der Standardwert ist 0,0.	Double
Konturlinienfeld (Optional)	Das Feld, das den mit jeder Linie in der Ausgabe-Feature-Class verknüpften Konturlinienwert speichert.	String
Genauigkeit des Konturlinienfeldes (Optional)	Die Genauigkeit des Konturlinienfeldes. Der Wert 0 (Null) gibt eine Ganzzahl an, und die Ziffern 1 bis 9 bestimmen die Anzahl der Dezimalstellen des Feldes. Standardmäßig ist dieses Feld ganzzahlig (0).	Long
Indexintervall (Optional)	Indexkonturlinien werden normalerweise als kartografische Hilfestellung bei der Visualisierung von Konturlinien verwendet. Das Indexintervall ist in der Regel fünfmal größer als das Konturlinienintervall. Wenn Sie diesen Parameter verwenden, wird der Attributtabelle der Ausgabe-Feature-Class durch Indexintervallfeld ein Ganzzahlfeld hinzugefügt, in dem ein Wert von 1 die Indexkonturlinien definiert.	Double
Indexintervallfeld (Optional)	Der Name des Feldes, mit dem Indexkonturlinien identifiziert werden. Dieses Feld wird nur verwendet, wenn das Indexintervall definiert wird. Der Feldname lautet standardmäßig `Index`.	String
Z-Faktor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
Auflösung der Pyramidenebene (Optional)	Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung.	Double

arcpy.3d.SurfaceContour(in_surface, out_feature_class, interval, {base_contour}, {contour_field}, {contour_field_precision}, {index_interval}, {index_interval_field}, {z_factor}, {pyramid_level_resolution})

Name	Erläuterung	Datentyp
in_surface	Die Oberfläche des TIN-, Terrain- oder LAS-Datasets, die verarbeitet wird.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Die Feature-Class, die erstellt werden soll.	Feature Class
interval	Das Intervall zwischen den Konturlinien.	Double
base_contour (Optional)	Definiert den Z-Ausgangswert, von dem das Konturlinienintervall entweder addiert bzw. subtrahiert wird, um Konturlinien zu skizzieren. Der Standardwert ist 0,0.	Double
contour_field (Optional)	Das Feld, das den mit jeder Linie in der Ausgabe-Feature-Class verknüpften Konturlinienwert speichert.	String
contour_field_precision (Optional)	Die Genauigkeit des Konturlinienfeldes. Der Wert 0 (Null) gibt eine Ganzzahl an, und die Ziffern 1 bis 9 bestimmen die Anzahl der Dezimalstellen des Feldes. Standardmäßig ist dieses Feld ganzzahlig (0).	Long
index_interval (Optional)	Indexkonturlinien werden normalerweise als kartografische Hilfestellung bei der Visualisierung von Konturlinien verwendet. Das Indexintervall ist in der Regel fünfmal größer als das Konturlinienintervall. Wenn Sie diesen Parameter verwenden, wird der Attributtabelle der Ausgabe-Feature-Class durch `index_interval_field` ein Ganzzahlfeld hinzugefügt, in dem ein Wert von 1 die Indexkonturlinien definiert.	Double
index_interval_field (Optional)	Der Name des Feldes, mit dem Indexkonturlinien identifiziert werden. Dieses Feld wird nur verwendet, wenn das `index_interval` definiert wird. Der Feldname lautet standardmäßig `Index`.	String
z_factor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
pyramid_level_resolution (Optional)	Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung.	Double

Codebeispiel

SurfaceContour: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceContour("sample.gdb/featuredataset/terrain", "contour.shp", 10)

SurfaceContour: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: SurfaceContour Example
Description: This script demonstrates how to use the
             SurfaceContour tool.

****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
inSurface = "sample.gdb/featuredataset/terrain"
outContour = arcpy.CreateUniqueName("contour.shp")

# Run SurfaceContour
arcpy.ddd.SurfaceContour(inSurface, outContour, 10)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Ausgabe-XY-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Speicherauslastung während der Analyse von Terrains minimieren

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
