Construir líneas de visión (Herramientas de 3D Analyst)

Resumen

Crea entidades de línea que representan líneas de visión de uno o más puntos de observador para entidades de una clase de entidad de destino.

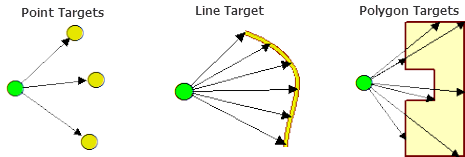

Ilustración

Uso

• Las líneas de visión se muestrean del perímetro de las líneas de destino y los polígonos basados en el valor especificado en el parámetro Distancia de muestra. Las unidades de Distancia de muestra deben estar en las unidades x-y de la clase de entidad de salida.

• Se utiliza un campo de unión para especificar uno o más objetivos para un observador dado. Si no se utiliza ningún campo de unión, todos los puntos estarán conectados a todos los destinos.

• Se generará una salida tridimensional si se especifica un origen de altura para las entidades de destino y observador. El origen de altura del observador y las entidades de destino se predeterminan según el primer nombre de campo que se encuentra en la lista:

  1. Shape.Z (solo está disponible para las entidades con los valores Z habilitados)

  2. Spot

  3. Z

  4. Z_Value

  5. Height

  6. Elev

  7. Elevation

  8. Contour

  Si no existe ningún campo de altura adecuado, se utilizará de manera predeterminada la palabra clave <None> para indicar que las entidades no tienen valores Z.

• Si el campo de altura deseado no tiene una prioridad mayor en la selección del campo predeterminado, será necesario especificar explícitamente el campo deseado. Del mismo modo, si no se desea un campo de altura pero la clase de entidad contiene uno de los campos en la lista de selección predeterminada, será necesario especificar la palabra clave <None>.

• Se agregarán los siguientes campos a la clase de entidad de salida que contiene las líneas de visión:

  • OID_OBSERV—El OID del punto de observador

  • OID_TARGET—El OID de la entidad de destino

  • DIST_ALONG—La distancia a lo largo de la entidad de destino si es una línea o polígono

• Cuando el parámetro Salida de dirección está habilitado, las líneas de visión de salida tendrán dos campos de atributos adicionales:

  • AZIMUTH—Grados desde el norte donde los valores aumentan en el sentido horario

  • VERT_ANGLE—Ángulo vertical en grados desde el horizonte, donde 90° está situado directamente encima y -90° directamente debajo. El ángulo vertical solo tiene importancia cuando se especifica un campo de altura.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Puntos de observador	Las entidades de punto único que representan puntos de observador. Las entidades multipunto no son compatibles.	Feature Layer
Entidades de destino	Las entidades de destino (puntos, multipuntos, líneas y polígonos).	Feature Layer
Salida	La clase de entidad de salida que contiene las líneas de visión.	Feature Class
Campo de altura de observación (Opcional)	El origen de los valores de altura para los puntos de observador obtenidos desde su tabla de atributos. Se selecciona un campo predeterminado Campo de altura de observación de las opciones que se enumeran a continuación por orden de prioridad. Si hay varios campos y el campo deseado no tiene prioridad alta en la selección predeterminada de campos, dicho campo deseado deberá ser especificado. No Height Source—No Z values will be assigned to the resulting sight line features.	String
Campo de altura del objetivo (Opcional)	El campo de altura del destino. Se selecciona un campo predeterminado Campo de altura del objetivo de las opciones que se enumeran a continuación por orden de prioridad. Si hay varios campos y el campo deseado no tiene prioridad alta en la selección predeterminada de campos, dicho campo deseado deberá ser especificado. No Height Source—No Z values will be assigned to the resulting sight line features.	String
Campo de unión (Opcional)	El campo de unión se utiliza para hacer coincidir los observadores con los destinos específicos. No Join Field—No Z values will be assigned to the resulting sight line features.	String
Distancia de muestreo (Opcional)	La distancia entre las muestras cuando el destino es una clase de entidad de línea o poligonal. Las unidades de Distancia de muestreo se interpretan en las unidades XY de la clase de entidad de salida.	Double
Agregar dirección a la salida (Opcional)	Especifica si agregar atributos de dirección a las líneas de visión de salida. Se añadirán y llenarán dos campos adicionales para indicar la dirección: AZIMUTH y VERT_ANGLE (ángulo vertical). Activado—Two additional fields will be added and populated to indicate direction: AZIMUTH and VERT_ANGLE (vertical angle). Desactivado—No direction attributes will be added to the output sight lines. This is the default.	Boolean
Método de muestreo. (Opcional)	Especifica la forma en la que se utilizará la distancia de muestra para establecer líneas de visión a lo largo de la entidad de destino. 2D distance—The distance will be evaluated in two-dimensional Cartesian space. This is the default. 3D distance—The distance will be evaluated in three-dimensional length.	String

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Resolución XY, Tolerancia XY, Dominio XY de salida, Resolución Z, Tolerancia Z, Dominio Z de salida, Palabra clave CONFIG de salida, Auto ejecución

Información de licenciamiento

• Basic: Requiere 3D Analyst
• Standard: Requiere 3D Analyst
• Avanzado: Requiere 3D Analyst
