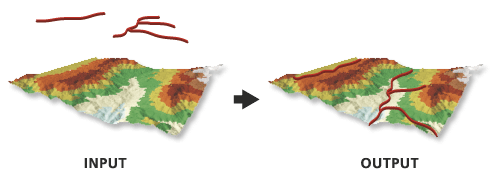

Esta herramienta crea entidades 3D utilizando valores de altura derivados de partes superpuestas de la superficie de entrada. Un polígono 3D solo almacenará valores z en su perímetro, ya que el interior de un polígono 3D se definirá de forma aleatoria cuando se represente. Por este motivo, por lo general, los polígonos 3D no son adecuados para representar información de altura no planar. Para generar una representación real de la superficie, utilice la herramienta Interpolar polígono a multiparche.
Cualquier segmento de línea o polígono curvados se densificará en función del valor del parámetro Distancia de muestra. Si no se define una distancia de muestra, este valor se obtendrá de la superficie de entrada. Para un ráster, el tamaño de muestra predeterminada será el tamaño de celda del ráster. Para un dataset de TIN, terreno o LAS, el muestreo predeterminado se basará en las aristas producidas por la superficie triangulada. Si la curva es más corta que el tamaño de muestreo, la curva se simplificará en una línea de dos puntos utilizando sus puntos de inicio y final.
Cuando utilice la interpolación de vecinos naturales, considere la posibilidad de especificar una distancia de muestra que sea igual o superior a la mitad del espaciado de punto promedio de los puntos de datos de la superficie.
Cuando utilice el parámetro Interpolar solo vértices, las entidades con vértices que se encuentran fuera del área de datos de la superficie no formarán parte de la salida, a no ser que la superficie de entrada sea un ráster y se utilice el método de interpolación de vecino más cercano.
Si la clase de entidades de entrada contiene valores m, la clase de entidades de salida también contendrá valores m, y se conservarán los valores m originales de los vértices.
La superficie que se va a utilizar para interpolar valores z.
LAS Dataset Layer; Mosaic Layer; Raster Layer; Terrain Layer; TIN Layer; Image Service
Entidades de entrada
Las entidades de entrada que se procesarán.
Feature Layer
Clase de entidad de salida
Clase de entidad que se generará.
Feature Class
Distancia de muestreo
(Opcional)
El espaciado en el que se interpolarán los valores z. De manera predeterminada, es el tamaño de celda del dataset ráster o una densificación natural de una superficie de triángulos.
Double
Factor Z
(Opcional)
El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.
Double
Método
(Opcional)
Especifica el método de interpolación que se utilizará para determinar los valores de elevación para las entidades de salida. Las opciones disponibles dependen del tipo de superficie.
Bilineal—El valor del punto de consulta se determinará mediante interpolación bilineal. Esta es la opción predeterminada si la entrada es una superficie de ráster.
Vecino Más Próximo—El valor del punto de consulta se determinará mediante la interpolación de vecino más cercano. Con este método, los valores de superficie solo se interpolan para los vértices de la entidad de entrada. Esta opción solo está disponible para una superficie de ráster.
Lineal—Los valores de elevación se obtendrán del plano definido por el triángulo que contiene la ubicación x,y de un punto de consulta. Este es el método de interpolación predeterminado para las TIN, los terrenos y los datasets LAS.
Vecinos naturales—Los valores de elevación se obtendrán aplicando pesos basados en áreas a los vecinos naturales de un punto de consulta.
Componer Z mínimo.—Los valores de elevación se obtendrán del valor z más bajo que se encuentra entre los vecinos naturales de un punto de consulta.
Componer Z máximo.—Los valores de elevación se obtendrán del valor z más alto que se encuentra entre los vecinos naturales de un punto de consulta.
Componer Z más cercana—Los valores de elevación se obtendrán del valor más cercano entre los vecinos naturales de un punto de consulta.
Componer z más cercano al valor medio—Los valores de elevación se obtendrán del valor z que está más cerca del promedio de todos los vecinos naturales de un punto de consulta.
String
Interpolar sólo vértices
(Opcional)
Especifica si la interpolación ocurrirá solo a lo largo de los vértices de una entidad de entrada, con lo que se ignora la opción de distancia de muestra.
Activado—La interpolación solo ocurrirá a lo largo de los vértices.
Desactivado—La interpolación ocurrirá con la distancia de muestra. Esta es la opción predeterminada.
Boolean
Resolución de nivel de pirámide
(Opcional)
La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.
Double
Preservar entidades parcialmente fuera de la superficie
(Opcional)
Especifica si las entidades con uno o varios vértices que quedan fuera del área de datos del ráster se conservarán en la salida. Este parámetro solo está disponible cuando la superficie de entrada es un ráster y se usa el método de interpolación del vecino más cercano.
Activado—El valor z de cada vértice que quede fuera de la superficie de ráster se derivará de la tendencia de los valores z calculados para los vértices que quedan dentro de la superficie de ráster y se conservará en la salida.
Desactivado—Se omitirán de la salida las entidades que tengan al menos un vértice fuera de la superficie de ráster. Esta es la opción predeterminada.
Boolean
Interpolar los valores m para los vértices densificados
(Opcional)
Especifica si los valores m de los vértices de líneas y polígonos agregados mediante densificación se interpolarán a partir de los vértices originales de entrada.
Cuando se aplican, los valores m de los vértices densificados se interpolan a lo largo del segmento original entre dos vértices existentes que tienen valores m. Si alguno de los vértices originales carece de un valor m, los valores m de todos los vértices recién agregados a lo largo de ese segmento se establecen en NaN.
Activado—Los valores m de los vértices densificados se interpolarán.
Desactivado—Los valores m de los vértices densificados no se interpolarán. Esta es la opción predeterminada.
La superficie que se va a utilizar para interpolar valores z.
LAS Dataset Layer; Mosaic Layer; Raster Layer; Terrain Layer; TIN Layer; Image Service
in_feature_class
Las entidades de entrada que se procesarán.
Feature Layer
out_feature_class
Clase de entidad que se generará.
Feature Class
sample_distance
(Opcional)
El espaciado en el que se interpolarán los valores z. De manera predeterminada, es el tamaño de celda del dataset ráster o una densificación natural de una superficie de triángulos.
Double
z_factor
(Opcional)
El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.
Double
method
(Opcional)
Especifica el método de interpolación que se utilizará para determinar los valores de elevación para las entidades de salida. Las opciones disponibles dependen del tipo de superficie.
BILINEAR—El valor del punto de consulta se determinará mediante interpolación bilineal. Esta es la opción predeterminada si la entrada es una superficie de ráster.
NEAREST—El valor del punto de consulta se determinará mediante la interpolación de vecino más cercano. Con este método, los valores de superficie solo se interpolan para los vértices de la entidad de entrada. Esta opción solo está disponible para una superficie de ráster.
LINEAR—Los valores de elevación se obtendrán del plano definido por el triángulo que contiene la ubicación x,y de un punto de consulta. Este es el método de interpolación predeterminado para las TIN, los terrenos y los datasets LAS.
NATURAL_NEIGHBORS—Los valores de elevación se obtendrán aplicando pesos basados en áreas a los vecinos naturales de un punto de consulta.
CONFLATE_ZMIN—Los valores de elevación se obtendrán del valor z más bajo que se encuentra entre los vecinos naturales de un punto de consulta.
CONFLATE_ZMAX—Los valores de elevación se obtendrán del valor z más alto que se encuentra entre los vecinos naturales de un punto de consulta.
CONFLATE_NEAREST—Los valores de elevación se obtendrán del valor más cercano entre los vecinos naturales de un punto de consulta.
CONFLATE_CLOSEST_TO_MEAN—Los valores de elevación se obtendrán del valor z que está más cerca del promedio de todos los vecinos naturales de un punto de consulta.
String
vertices_only
(Opcional)
Especifica si la interpolación ocurrirá solo a lo largo de los vértices de una entidad de entrada, con lo que se ignora la opción de distancia de muestra.
VERTICES_ONLY—La interpolación solo ocurrirá a lo largo de los vértices.
DENSIFY—La interpolación ocurrirá con la distancia de muestra. Esta es la opción predeterminada.
Boolean
pyramid_level_resolution
(Opcional)
La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.
Double
preserve_features
(Opcional)
Especifica si las entidades con uno o varios vértices que quedan fuera del área de datos del ráster se conservarán en la salida. Este parámetro solo está disponible cuando la superficie de entrada es un ráster y se usa el método de interpolación del vecino más cercano.
PRESERVE—El valor z de cada vértice que quede fuera de la superficie de ráster se derivará de la tendencia de los valores z calculados para los vértices que quedan dentro de la superficie de ráster y se conservará en la salida.
EXCLUDE—Se omitirán de la salida las entidades que tengan al menos un vértice fuera de la superficie de ráster. Esta es la opción predeterminada.
Boolean
interpolate_m_value
(Opcional)
Especifica si los valores m de los vértices de líneas y polígonos agregados mediante densificación se interpolarán a partir de los vértices originales de entrada.
Cuando se aplican, los valores m de los vértices densificados se interpolan a lo largo del segmento original entre dos vértices existentes que tienen valores m. Si alguno de los vértices originales carece de un valor m, los valores m de todos los vértices recién agregados a lo largo de ese segmento se establecen en NaN.
INTERPOLATE_M_VALUE—Los valores m de los vértices densificados se interpolarán.
NO_INTERPOLATE_M_VALUE—Los valores m de los vértices densificados no se interpolarán. Esta es la opción predeterminada.
Boolean
Muestra de código
InterpolateShape ejemplo 1 (ventana de Python)
En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python.
from arcpy.sa import *
InterpolateShape("my_tin", "roads.shp", "roads_interp.shp")
InterpolateShape ejemplo 2 (script independiente)
En el siguiente ejemplo se muestra cómo usar esta herramienta en una secuencia de comandos independiente de Python.
# Name: InterpolateShape_Ex_02.py
# Description: This script demonstrates how to use InterpolateShape on the 2D
# features in a target workspace.
# Requirements: Spatial Analyst extension
# Import system modules
import arcpy
from arcpy.sa import *
# Set the analysis environments
arcpy.env.workspace = "C:/arcpyExamples/data"
# Set the local variables
inFeatureClass = "point.shp"
inSurface = "dtm_tin"
OutFeatureClass = "point_interp.shp"
method = "NEAREST"
# Run the tool
InterpolateShape(inSurface, inFeatureClass, OutFeatureClass, 15, 1, method, True)
