Agréger des polygones (Outils de cartographie)

Résumé

Combine des polygones se trouvant à une distance spécifiée les uns des autres afin de former de nouveaux polygones.

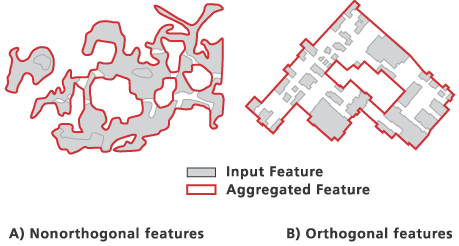

Illustration

Utilisation

Cet outil est destiné à une agrégation et à une réduction d'échelle modérées lorsque les entités en entrée ne peuvent plus être représentées individuellement en raison de l'espace limité de la carte ou de la résolution requise pour les données. L’agrégation se produit uniquement lorsque deux limites de polygone se trouvent à une distance d’agrégation définie l’une de l’autre. Aucune auto-agrégation n'a lieu, ce qui signifie qu'aucune agrégation n'a lieu au sein d'une entité surfacique en entrée le long de sa propre limite, de même qu'aucune agrégation n'a lieu entre des parties d'une entité surfacique multi-parties.
L'option orthogonale permet de créer des entités en sortie de forme orthogonale. Cette option est particulièrement adaptée aux entités en entrée possédant des tronçons à prédominance orthogonale. Dans certains cas, l’agrégation est moindre pour prendre cela en compte. Par exemple, deux bâtiments carrés situés en diagonale l'un par rapport à l'autre dans la distance d'agrégation ne peut pas être agrégés car aucune connexion évidente ne peut être établie en conservant le caractère orthogonal. L'option non orthogonale produit des résultats de forme plus organique.
Utilisez les entités interruptions pour empêcher l'agrégation de survenir à travers des limites. Vous pouvez par exemple empêcher l’occupation du sol d’effectuer une agrégation à travers des rivières ou d’agréger des bâtiments de part et d’autre d’une même rue. Les interruptions peuvent être des lignes ou des polygones, et plusieurs classes d'entités interruptions peuvent être utilisées simultanément.
Si le paramètre Aggregate Field (Champ d’agrégation) est spécifié, le champ attributaire et ses valeurs sont copiés dans la classe d’entités en sortie. Les données du champ d’agrégation doivent être de type texte, date ou entier. Si le champ d’agrégation comporte des domaines et sous-types, ceux-ci sont copiés dans la classe d’entités en sortie lorsque l’environnement Transfer Geodatabase Field Properties (Transférer les propriétés de champ de géodatabase) est sélectionné.
Les entités surfaciques superposées sont agrégées. Des résultats inattendus peuvent se produire si le paramètre Aggregate Field (Champ d’agrégation) est spécifié et que des entités superposées présentent des valeurs de champ d’agrégation différentes.
La classe d'entités en sortie ne contiendra pas d'attributs géographiques des entités en entrée. Il est possible de créer une table de relations un vers plusieurs pour relier les polygones agrégés à leurs polygones source. Ce lien peut devenir incorrect lorsque l'une des entités en entrée ou en sortie est modifiée.
Si les entités en entrée contiennent des valeurs z, ces dernières peuvent être conservées si elles sont spécifiées dans les paramètres d’environnement. Si les sommets en sortie ne sont pas modifiés, les valeurs z en entrée sont transférées aux sommets en sortie ; sinon, une valeur z est déduite pour les nouveaux sommets, d’après les valeurs z existantes ou par interpolation.
Les polygones avec de nombreux sommets et de petits trous peuvent allonger le temps de traitement de l’outil. Pour améliorer les performances, utilisez l’outil Simplify Polygon (Simplifier le polygone) pour réduire le nombre de sommets et l’outil Eliminate Polygon Part (Éliminer des parties de polygone) pour supprimer les petits trous.
Le traitement d'un jeu de données en entrée volumineux peut dépasser les limites de la mémoire. Dans ce cas, envisagez de traiter les données en entrée par partition en identifiant une classe d’entités surfaciques pertinente dans l’environnement Cartographic Partitions (Partitions cartographiques). Les portions de données, définies par les limites des partitions, sont traitées séquentiellement. La classe d’entités en sortie résultante est cohérente avec les tronçons de partition, mais les entités en sortie traversant des partitions sont fractionnées à la ligne de partition. Le champ IS_SPLIT dans la classe d’entités en sortie porte la valeur 1 dans cette instance.

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Entités surfaciques à agréger. Si cette couche référence une représentation et que des débrayages de forme sont présents sur les entités en entrée, les formes remplacées, et non les formes de l’entité, sont prises en compte dans le traitement de l’agrégation.	Feature Layer
Classe d’entités en sortie	Classe d’entités en sortie qui sera créée.	Feature Class
Distance d’agrégation	Distance à satisfaire entre les limites des polygones pour que l’agrégation puisse avoir lieu. La distance doit être indiquée et elle doit être supérieure à zéro. Vous pouvez choisir une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Linear Unit
Superficie minimale (Facultatif)	Superficie minimale pour qu'un polygone agrégé soit conservé. La valeur par défaut est de zéro, auquel cas tous les polygones sont conservés. Vous pouvez spécifier une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Areal Unit
Taille de discontinuité minimale (Facultatif)	Taille minimale d'un trou polygonal à conserver. La valeur par défaut est de zéro, auquel cas tous les trous polygonaux sont conservés. Vous pouvez spécifier une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Areal Unit
Conserver la forme orthogonale (Facultatif)	Précise la caractéristique des entités en sortie à conserver lors de la création des limites agrégées. Activé—Des entités en sortie de forme orthogonale sont créées. Cette option est adaptée pour conserver la caractéristique géométrique d’entités anthropogéniques en entrée, telles que les emprises de bâtiment. Décoché—Des entités en sortie de forme organique sont créées. Cette option est adaptée aux entités naturelles, telles que la végétation ou les polygones de sol. Il s’agit de l’option par défaut.	Boolean
Entités d'interruption (Facultatif)	Couches contenant les entités linéaires ou surfaciques qui constituent des interruptions d'agrégation pour les entités en entrée. Les entités ne seront pas agrégées à travers des entités interruptions. Les entités interruptions en conflit géométrique avec les entités en entrée sont ignorées.	Feature Layer
Table en sortie (Facultatif)	Table de relations un vers plusieurs reliant les polygones agrégés à leurs entités surfaciques source. Cette table contient deux champs, `OUTPUT_FID`et `INPUT_FID`, stockant respectivement les identifiants des entités agrégées et les identifiants des entités source correspondantes. Cette table permet de dériver les attributs nécessaires pour les entités en sortie de leurs entités source. Le nom par défaut de cette table est le nom de la classe d’entités en sortie, auquel est ajouté _tbl. Le chemin d'accès par défaut est le même que celui de la classe d'entités en sortie. Si l’emplacement en sortie est spécifié dans un jeu de classes d’entités, cette table est créée un niveau plus haut, à celui de la géodatabase. Aucune table n'est créée lorsque ce paramètre est laissé vide.	Table
Champ d’agrégation (Facultatif)	Champ contenant les attributs pour l’agrégation. Les entités doivent avoir la même valeur attributaire pour être prises en compte pour l’agrégation. Par exemple, utilisez un champ de classification de bâtiment comme champ d’agrégation pour éviter que les bâtiments commerciaux ne soient agrégés avec des bâtiments résidentiels.	Field

arcpy.cartography.AggregatePolygons(in_features, out_feature_class, aggregation_distance, {minimum_area}, {minimum_hole_size}, {orthogonality_option}, {barrier_features}, {out_table}, {aggregate_field})

Nom	Explication	Type de données
in_features	Entités surfaciques à agréger. Si cette couche référence une représentation et que des débrayages de forme sont présents sur les entités en entrée, les formes remplacées, et non les formes de l’entité, sont prises en compte dans le traitement de l’agrégation.	Feature Layer
out_feature_class	Classe d’entités en sortie qui sera créée.	Feature Class
aggregation_distance	Distance à satisfaire entre les limites des polygones pour que l’agrégation puisse avoir lieu. La distance doit être indiquée et elle doit être supérieure à zéro. Vous pouvez choisir une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Linear Unit
minimum_area (Facultatif)	Superficie minimale pour qu'un polygone agrégé soit conservé. La valeur par défaut est de zéro, auquel cas tous les polygones sont conservés. Vous pouvez spécifier une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Areal Unit
minimum_hole_size (Facultatif)	Taille minimale d'un trou polygonal à conserver. La valeur par défaut est de zéro, auquel cas tous les trous polygonaux sont conservés. Vous pouvez spécifier une unité préférée. Par défaut, l'unité de l'entité est spécifiée.	Areal Unit
orthogonality_option (Facultatif)	Précise la caractéristique des entités en sortie à conserver lors de la création des limites agrégées. `ORTHOGONAL`—Des entités en sortie de forme orthogonale sont créées. Cette option est adaptée pour conserver la caractéristique géométrique d’entités anthropogéniques en entrée, telles que les emprises de bâtiment. `NON_ORTHOGONAL`—Des entités en sortie de forme organique sont créées. Cette option est adaptée aux entités naturelles, telles que la végétation ou les polygones de sol. Il s’agit de l’option par défaut.	Boolean
barrier_features [barrier_features,...] (Facultatif)	Couches contenant les entités linéaires ou surfaciques qui constituent des interruptions d'agrégation pour les entités en entrée. Les entités ne seront pas agrégées à travers des entités interruptions. Les entités interruptions en conflit géométrique avec les entités en entrée sont ignorées.	Feature Layer
out_table (Facultatif)	Table de relations un vers plusieurs reliant les polygones agrégés à leurs entités surfaciques source. Cette table contient deux champs, `OUTPUT_FID`et `INPUT_FID`, stockant respectivement les identifiants des entités agrégées et les identifiants des entités source correspondantes. Cette table permet de dériver les attributs nécessaires pour les entités en sortie de leurs entités source. Le nom par défaut de cette table est le nom de la classe d’entités en sortie, auquel est ajouté _tbl. Le chemin d'accès par défaut est le même que celui de la classe d'entités en sortie. Si l’emplacement en sortie est spécifié dans un jeu de classes d’entités, cette table est créée un niveau plus haut, à celui de la géodatabase. Aucune table n'est créée lorsque ce paramètre est laissé vide.	Table
aggregate_field (Facultatif)	Champ contenant les attributs pour l’agrégation. Les entités doivent avoir la même valeur attributaire pour être prises en compte pour l’agrégation. Par exemple, utilisez un champ de classification de bâtiment comme champ d’agrégation pour éviter que les bâtiments commerciaux ne soient agrégés avec des bâtiments résidentiels.	Field

Exemple de code

Exemple 1 d’utilisation de la fonction AggregatePolygons (fenêtre Python)

Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction AggregatePolygons en mode immédiat.

Cet exemple utilise un champ de classification pour l’agrégation des entités ayant les mêmes valeurs de classification. Un paramètre d’environnement est utilisé pour transférer les propriétés de champ de géodatabase telles que le domaine et les sous-types du champ d’agrégation vers la classe d’entités en sortie.

import arcpy

arcpy.env.cartographicPartitions = "C:/data/county.gdb/zipcodepoly"
arcpy.env.transferGDBAttributeProperties = True

buildings = "C:/data/county.gdb/bldgspoly"
roads = "C:/data/county.gdb/roadnetwork"
output = "C:/data/county.gdb/BldgAggBarrierPartition"
output_table = "C:/data/county.gdb/BldgAggBarrierPartition_Tbl"
aggregate_field = "Classification"

arcpy.cartography.AggregatePolygons(buildings, output, "20 Meters",
                                    "50 SquareMeters", "0 SquareMeters",
                                    "ORTHOGONAL", roads, output_table,
                                    aggregate_field)

Exemple 2 d’utilisation de la fonction AggregatePolygons (script autonome)

Le script autonome ci-après illustre l’utilisation de la fonction AggregatePolygons.

# Name: AggregatePolygons_Example2.py
# Description: Aggregate grass features and then transfer attributes

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data/Portland.gdb/Vegetation"

# Set local variables
inGrassFeatures = "grass"
aggregatedFeatures = "C:/data/PortlandOutput.gdb/grassland"
aggregatedTable = "C:/data/PortlandOutput.gdb/grassland_Tbl"
frequencyTable = "C:/data/PortlandOutput.gdb/frequency_Tbl"

# Aggregate grass polygons.
arcpy.cartography.AggregatePolygons(inGrassFeatures, aggregatedFeatures, 50,
                                    300, 300, "NON_ORTHOGONAL", "",
                                    aggregatedTable)

# Join the aggregatedTable with input and transfer the COUNT field to
# aggregatedTable.
arcpy.management.JoinField(aggregatedTable, "INPUT_FID", inGrassFeatures,
                           "OBJECTID", "COUNT")

# Use Frequency on aggregatedTable and obtain sum for COUNT.
arcpy.analysis.Frequency(aggregatedTable, frequencyTable, "OUTPUT_FID", "COUNT")

# Join the aggregatedFeatures with frequencyTable and transfer the COUNT
# field to aggregatedFeatures.
arcpy.management.JoinField(aggregatedFeatures, "OBJECTID", frequencyTable,
                           "OUTPUT_FID", "COUNT")

Environnements

Espace de travail courant, Valeur Z en sortie par défaut, Domaine M en sortie, Domaine XY en sortie, Système de coordonnées en sortie, Etendue, Valeurs M en sortie, Valeurs Z en sortie, Espace de travail temporaire, Tolérance XY, Partitions cartographiques

Informations de licence

Basic: Non
Standard: Non
Advanced: Oui
