Visualiser le cube spatio-temporel en 3D (Outils d'exploration des modèles spatio-temporels)

Résumé

Permet de visualiser les variables stockées dans un cube spatio-temporel netCDF créé avec les outils Exploration des modèles spatio-temporels. La sortie de cet outil est une représentation en trois dimensions affichée de manière unique en fonction de la variable et du thème spécifiés.

Remarque :

Pour bénéficier d’une expérience de visualisation optimale, utilisez le cube dans l’outil Créer une couche de cube spatio-temporel pour créer une couche de cube spatio-temporel. La couche affiche les données du cube spatio-temporel et active un ruban de cube spatio-temporel pour une visualisation interactive des variables et des résultats de l’analyse dans une scène 3D.

Illustration

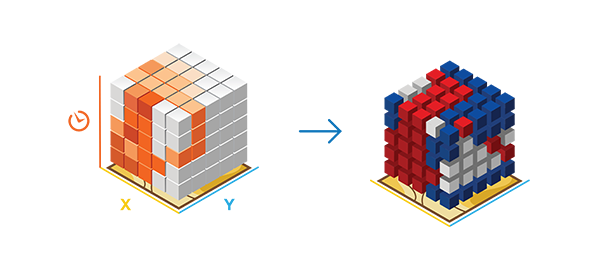

Illustration de l’outil Visualiser le cube spatio-temporel en 3D

Utilisation

  • Cet outil accepte les fichiers netCDF créés par divers outils figurant dans la boîte à outils Exploration des modèles spatio-temporels.

    En savoir plus sur la création d’un cube spatio-temporel

  • L’option Value (Valeur) dans le paramètre Display Theme (Thème d’affichage) vous permet de voir les nombres bruts associés à l’agrégation ou à la création du cube.

  • Si l’outil Analyse des points chauds émergents a été exécuté sur une variable donnée, l’option Hot and cold spot results (Résultats des points chauds et froids) est disponible dans le paramètre Display Theme (Thème d’affichage). Ce thème indique la signification statistique de chaque groupe en fonction de l’analyse de points chauds spatio-temporels exécutée dans l’analyse des points chauds émergents.

  • Si l’outil Analyse des valeurs aberrantes locales a été exécuté sur une variable donnée, l’option Cluster and outlier results (Résultats des agrégats et points aberrants) est disponible dans le paramètre Display Theme (Thème d’affichage). Ce thème présente le type de résultat assigné à chaque groupe statistiquement significatif en fonction de l’analyse exécutée dans l’outil Analyse des valeurs aberrantes locales.

  • Si l’outil Prévision de séries chronologiques a été exécuté sur une variable particulière, l’option Forecast results (Résultats de la prévision) est disponible dans le paramètre Display Theme (Thème d’affichage). Ce thème affiche la série chronologique à chaque emplacement avec les étapes chronologiques prévues. Les valeurs ajustées de chaque étape chronologique sont enregistrées en tant que champ séparé. Pour les cubes créés par l’outil Prévision basée sur une forêt ou Prévision par lissage exponentiel, les limites supérieure et inférieure des intervalles de confiance sont enregistrées en tant que champs séparés. De plus, les composantes de niveau, de tendance et saisonnière des cubes créés par l’outil Prévision par lissage exponentiel sont enregistrés en tant que champs séparés. Ces attributs peuvent être affichés sur une carte avec une symbologie.

    L’option Forecast results (Résultats de la prévision) n’est pas disponible si le cube spatio-temporel en entrée a été créé à l’aide de l’outil Subdiviser un cube spatio-temporel sur un cube spatio-temporel de prévision.

    Si la valeur du paramètre Outlier Option (Option de point aberrant) a été spécifiée dans les outils Prévision de séries chronologiques, l’option Time series outlier results (Résultats de points aberrants de la série chronologique) est également disponible.

  • Si l’outil Détection des points de changement a été exécuté sur une variable donnée, l’option Time series change points (Points de changement de la série chronologique) est disponible dans le paramètre Display Theme (Thème d’affichage). Ce thème indique si chaque intervalle temporel représente un point de changement, ainsi que des estimations de la moyenne ou de l’écart type pour l’intervalle actuel et le précédent.

  • Pour les cubes qui ont été créés avec l’outil Créer un cube spatio-temporel à partir de localisations définies et agrégées temporellement, l’option Temporal aggregation count (Total d’agrégations temporelles) est disponible dans le paramètre Display Theme (Thème d’affichage) et permet de visualiser le nombre total d’enregistrements agrégés dans chaque groupe spatio-temporel.

  • Les diagrammes chronologiques sont créés dans le cadre de la sortie de cet outil. Si la valeur du paramètre Display Theme (Thème d’affichage) est Hot and cold spot results (Résultats des points chauds et froids), les scores z sont tracés au fil du temps pour chaque localisation. Pour tous les autres thèmes d’affichage, la valeur du paramètre Cube Variable (Variable de cube) choisie est représentée au fil du temps pour chaque localisation. Ces diagrammes seront ajoutés à la fenêtre Contents (Contenu) sous la classe d’entités en sortie.

  • Si les valeurs Summary Fields (Champs de récapitulation) ou Variables ont été agrégées, vous pouvez visualiser les valeurs Estimated bins (Groupes estimés) pour voir quels groupes ont été estimés en fonction des spécifications dans l’outil Créer un cube spatio-temporel en agrégeant des points ou Créer un cube spatio-temporel à partir de localisations définies.

  • Parce que le temps est utilisé comme axe vertical dans la visualisation du cube spatio-temporel, tous les emplacements sur le sol doivent se trouver à la même altitude pour une interprétation précise Cela permet à tous les intervalles temporels de partir de la même base. Pour cela, désactivez les couches Ground (Sol) qui apparaissent dans le groupe Elevation Surfaces (Surfaces d’élévation) de la fenêtre Contents (Contenu). Les services d’altitude par défaut sont ainsi désactivés.

    Remarque :

    La prochaine fois qu’une valeur New Scene (Nouvelle scène) est ajoutée, les surfaces par défaut sont automatiquement renseignées à nouveau.

  • Si les données n’apparaissent pas, effacez les limites de la plage de visibilité. Pour ce faire, sélectionnez la nouvelle couche dans la fenêtre Contents (Contenu), choisissez l’onglet Appearance (Apparence) et cliquez sur le bouton Clear Limits (Effacer les limites).

  • La sortie de cet outil est symbolisée par des points cubiques représentant chaque groupe du cube. Si le cube a été créé à partir de localisations définies, il est recommandé d’ajouter une représentation 2D des polygones à la valeur Scene (Scène) pour la perspective.

  • Le cube spatio-temporel peut aussi s’afficher en 3D à l’aide du complément d’exploration des cubes spatio-temporels.

  • Pour préserver la précision temporelle, la sortie sous forme de shapefile n’est pas recommandée, car elle ne peut pas stocker la date et l’heure dans un même champ. Ceci est particulièrement important lors de la visualisation des résultats en 3D ou à l'aide du curseur temporel. La précision temporelle ne peut être obtenue qu'avec le stockage des données dans une géodatabase.

  • Pour obtenir des informations détaillées sur chacune des options du paramètre Display Theme (Thème d’affichage), y compris des descriptions de la sortie et des diagrammes, reportez-vous à la rubrique Thèmes d’affichage de visualisation pour le cube spatio-temporel en 2D et 3D.

Paramètres

Etiqueter Explication Type de données

Cube spatio-temporel en entrée

Le cube spatio-temporel contenant la variable à analyser. Les cubes spatio-temporels présentent une extension de fichier .nc et sont créés à l’aide de divers outils figurant dans la boîte à outils Space Time Pattern Mining toolbox (Exploration des modèles spatio-temporels).

File

Variable de cube

Variable numérique dans le cube netCDF à explorer. Le cube spatio-temporel contiendra toujours la variable COUNT si l’agrégation a été utilisée lors de sa création. Les champs de récapitulation ou les variables sont également disponibles s’ils étaient inclus à la création du cube.

String

Thème d’affichage

Indique la caractéristique de la valeur de paramètre Cube Variable (Variable de cube) à afficher. Les options disponibles varient selon la façon dont le cube a été créé et selon les analyses qui ont été exécutées.

Value (Valeur) est la valeur numérique du paramètre Cube Variable (Variable de cube) et est toujours disponible. Les valeurs Estimated bins (Groupes estimés) ne sont accessibles que pour les champs de récapitulation ayant été inclus lors la création du cube. Les valeurs Hot and cold spot results (Résultats des points chauds et froids) ne sont disponibles que pour la valeur du paramètre Cube Variable (Variable de cube) pour laquelle l’outil Analyse des points chauds émergents a été exécuté. Les valeurs Cluster and outlier results (Résultats des agrégats et points aberrants) ne sont disponibles que pour les valeurs Cube Variable (Variable de cube) pour lesquelles l’outil Analyse des valeurs aberrantes locales a été exécuté. Les valeurs Temporal aggregation count (Total d’agrégations temporelles) ne sont disponibles que pour les cubes de localisations définies qui ont été agrégées temporellement. Les valeurs Forecast results (Résultats de la prévision) ne sont disponibles que pour la valeur du paramètre Variable Cube (Variable de cube) pour laquelle un outil Prévision de séries chronologiques a été exécuté. Les valeurs Time series outlier results (Résultats de points aberrants de la série chronologique) ne sont disponibles que lorsque le paramètre Outlier Option (Option de point aberrant) a été défini pour un outil dans le jeu d’outils Prévision de séries chronologiques. Les valeurs Time series change points (Points de changement de la série chronologique) ne sont disponibles que pour les valeurs du paramètre Cube Variable (Variable de cube) pour lesquelles l’outil Détection des points de changement a été exécuté.

Pour obtenir des informations détaillées sur chaque option, y compris des descriptions de la sortie et des diagrammes créés, reportez-vous à la rubrique Thèmes d’affichage de visualisation pour le cube spatio-temporel en 2D et 3D.

  • Valeur—La valeur numérique du paramètre Cube Variable (Variable de cube) est affichée.

  • Résultats des points chauds et froids—L’importance statistique de chaque groupe est affichée en fonction de l’analyse des points chauds spatio-temporels exécutée dans l’outil Analyse des points chauds émergents.

  • Groupes estimés—Les groupes possédant des valeurs estimées sont affichés.

  • Résultats des grappes et points aberrants—Le type d’agrégat ou de point aberrant (COType) pour chaque groupe déterminé par l’outil Analyse des valeurs aberrantes locales est affiché.

  • Total d'agrégations temporelles—Le total des enregistrements agrégés dans chaque groupe spatio-temporel sera affiché.

  • Résultats de la prévision—Les phases en entrée et les valeurs prévues qui résultent des outils Prévision de séries chronologiques sont affichées.

  • Résultats de points aberrants de la série chronologique—Les résultats du paramètre Outlier Option (Option de point aberrant) dans les outils Prévision de séries chronologiques sont affichés.

  • Points de changement de la série chronologique—Les résultats de l’outil Détection des points de changement sont affichés. La sortie contient des champs indiquant si chaque intervalle temporel représente un point de changement, ainsi que des estimations de la moyenne ou de l’écart type pour l’intervalle actuel et le précédent.

String

Entités en sortie

Résultats de la classe d’entités en sortie. Cette classe d’entités sera une représentation cartographique en trois dimensions de la variable d’affichage pouvant s’afficher dans une scène 3D.

Feature Class

Environnements

Espace de travail courant, Espace de travail temporaire, Système de coordonnées en sortie, Transformations géographiques

Informations de licence

  • Basic: Oui
  • Standard: Oui
  • Advanced: Oui
