リンクチャートとは

リンクチャートはナレッジグラフの一部を視覚的に表現します。以下のセクションでは、リンクチャートの主な用語と一般的な操作について説明します。

ナレッジグラフレイヤーとリンクチャートレイヤー

リンクチャートは、エンティティを表すポイントフィーチャとナレッジグラフ内のリレーションシップを表すラインフィーチャで構成されます。リンクチャートはリンクチャートビューリンクチャートで作成および表示され、 [カタログ] ウィンドウとカタログビューの [マップ] カテゴリに表示されます。

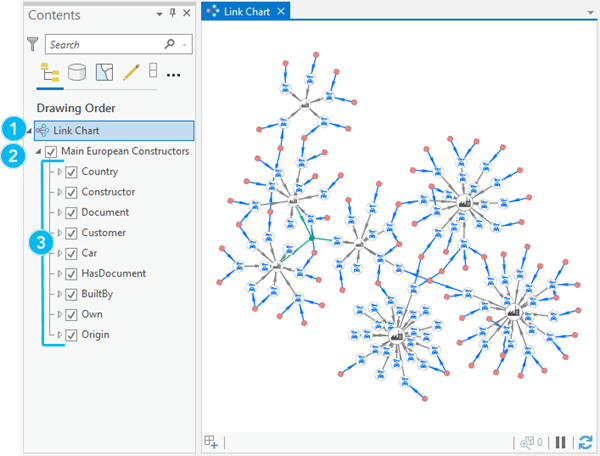

リンクチャート自体は、マップと同様に [コンテンツ] ウィンドウの上部に表示されます (下図の 1 番)。ナレッジグラフは、ナレッジグラフレイヤーで表されます (下図の 2 番)。

リンクチャート内にナレッジグラフレイヤーを視覚化できます。

ナレッジグラフレイヤーは、ナレッジグラフ内のエンティティタイプおよびリレーションシップタイプごとに 1 つのリンクチャートレイヤーで構成されます (上図の 3 番)。以下に示すように、各リンクチャートレイヤーはコンポジットレイヤーです。

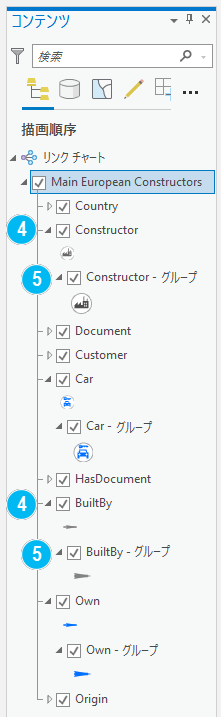

リンクチャートレイヤー - ナレッジグラフ内のエンティティまたはリレーションシップを表します (下図の 4 番)。このレイヤーのデフォルト名は、エンティティタイプまたはリレーションシップタイプの名前に対応します。
リンクチャート集約レイヤー - リンクチャート内でエンティティとリレーションシップは視覚的にグループ化されます。リンクチャート集約レイヤーは、リンクチャートで「グループ化されたエンティティまたはグループ化されたリレーションシップ」を表します (下図の 5 番)。この集約レイヤーでは、グループ化されたエンティティとリレーションシップにさまざまなシンボルを設定できます。このレイヤーのデフォルト名は、「 - Groups」接尾辞が付いたエンティティタイプまたはリレーションシップタイプの名前に対応します。

リンクチャートレイヤーはリンクチャート集約レイヤーを含みます。

マップにおけるフィーチャレイヤーと同様に、リボンの [リンクチャートレイヤー] と [リンクチャート集約レイヤー] のタブセットおよび [レイヤープロパティ] ダイアログボックスを使用して、リンクチャートでリンクチャートレイヤーとリンクチャート集約レイヤーを視覚化する方法を変更できます。

注意:

リンクチャートレイヤーを視覚化する方法をカスタマイズすると、「別のリンクチャートを作成する際のテンプレートとして使用できます」。

グループ化されたエンティティとグループ化されたリレーションシップ

ユーザーは、リンクチャート内のナレッジグラフエンティティとナレッジグラフリレーションシップをいつでもグループ化できます。

リンクチャート内のエンティティグループ (次のアフターの図 E1 (2)) は同じエンティティタイプに基づいているリンクチャートエンティティを集約します (次のビフォーの図 E1 と E2)。エンティティグループも、グループ化されたエンティティのペアを接続するリンクチャートリレーションシップを集約します (次のビフォーの図 R2)。

関連付けられた 2 つのエンティティがグループ化された場合の結果。
