サブネットワークの操作

サブネットワークの検索 ウィンドウを使用して、ユーティリティーネットワーク内でサブネットワークを特定し、操作することができます。現在の範囲を使用してサブネットワークと SubnetLine フィーチャクラスのジオメトリーを表示できます。さまざまな操作を実行するために、サブネットワークをサブネットワークテーブルから返すこともできます。

サブネットワークがリスト表示されたグリッドビューから、ショートカットメニューを使用して、サブネットワークトレースを実行したり、サブネットワークを更新することができます。サブネットワーク用にサブネットワークコントローラーを選択したり、特定のサブネットワークをアクティブ化して、マップビュー内で視覚的に目立たせることもできます。サブネットワークをアクティブ化すると、マップ内の他のサブネットワークフィーチャに透過表示が適用され、選択したサブネットワークが視覚的に目立つようになります。これにより、密度の高いエリア内の経路を区別できるため、編集中の明確な表示に役立ちます。この機能は、大縮尺のマップ内の対象のサブネットワークに焦点を合わせるためにも使用できます。

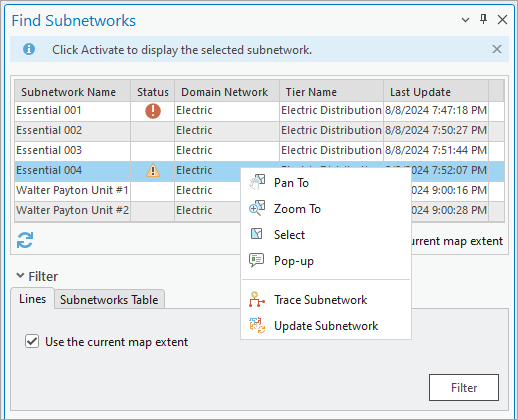

サブネットワークの検索 ウィンドウのグリッドビューで表示されるショートカットメニューを右クリックして、マップビュー内のサブネットワークを調べたり、サブネットワーク管理タスクを実行したりすることができます。タスクには、次のようなものがあります。

フラッシュ
ズーム
画面移動
サブネットワークラインの選択
サブネットワークラインのポップアップ
サブネットワークコントローラーの選択
サブネットワークのアクティブ化
サブネットワークのトレース
サブネットワークの更新
サブネットワークの削除

注意:

サブネットワークのトレースおよび更新の操作を サブネットワークの検索 ウィンドウから実行した場合、ジオプロセシングフレームワークは使用されません。

詳細については、「サブネットワークの検索ウィンドウ」をご参照ください。

要件

サブネットワークの検索 ウィンドウを使用するには、サブネットワークがネットワーク内に存在していなければなりません。サブネットワークでショートカットメニューを使用して利用できるサブネットワーク管理タスクを実行するには、各操作の要件を確認してください。

サブネットワークを サブネットワークの検索 ウィンドウに表示するには、それらのサブネットワークが、サブネットラインフィーチャクラスまたはサブネットワークテーブルのいずれかで参照されている必要があります。デフォルトでは、サブネットワークの検索 ウィンドウには、SubnetLine フィーチャクラス内のレコードを含むマップビューの現在の範囲に存在するすべてのサブネットワークのリストが表示されます。マップを画面移動およびズームするときに、グリッドの下にある更新ボタンをクリックすると、新しい範囲を使用してサブネットワークをフィルターできます。現在のマップ範囲を使用 チェックボックスをオフにして、サブネットワークテーブルからサブネットワークレコードを返すこともできます。グリッド下のクイックフィルターや、ウィンドウの フィルター セクション内の式を使用すると、サブネットワークのリストをさらにフィルターできます。

サブネットワークに、ジオメトリーを含む SubnetLine フィーチャクラスのレコードがある場合、グリッドのショートカットメニューにあるナビゲーションコントロールと選択コントロールを使用して、選択したサブネットワークの SubnetLine フィーチャに関する情報をフラッシュ、ズーム、画面移動、選択、またはポップアップできます。

グリッド内のサブネットワークのフィルターと表示

サブネットワークの検索 ウィンドウは、ユーティリティーネットワーク内のサブネットワークへのアクセスと、サブネットワークのステータス、サブネットワークが属している層、サブネットワークの更新操作が最後に実行された日付、サブネットワークが承認付きで最後にエクスポートされた時刻などの重要な情報へのアクセスを提供します。グリッドビュー内のサブネットワークのリストも、さまざまな方法でフィルターできます。

グリッド内のサブネットワークをフィルターする主な方法は、現在のマップ範囲を使用 チェックボックスを使用することです。デフォルトでは、現在のマップ範囲を使用 チェックボックスはオンになっています。これにより、現在のマップ範囲にある SubnetLine フィーチャクラスのサブネットワークが表示されます。マップを画面移動またはズームした後は、グリッドの下にある更新ボタンを使用して、現在の範囲に対応するようにサブネットワークのリストを更新できます。

現在のマップ範囲を使用 チェックボックスをオフにすると、サブネットワークテーブルからサブネットワークが返されます。これにより、SubnetLine フィーチャクラスにレコードがないサブネットワークへのアクセスが可能になり、サブネットワークテーブルにあるコントローラー情報に依存する追加のフィルタリング機能が有効になります。

デフォルトで、グリッドビューには、SubnetLine フィーチャクラスまたはサブネットワークテーブルから返される最初の 2000 個のサブネットワークが表示されます。この値は、ウィンドウの 高度な設定 セクションで、返されるサブネットワークの最大数 パラメーターを使用して変更できます。

クイックフィルターのオプション

クイックフィルターはグリッドビューの下にあり、特定の条件に一致するサブネットワークをサブネットワークテーブルから簡単にフィルターできます。これらの組み込みフィルターは、ウィンドウの フィルター セクションにある式ビルダーを使用して拡張できます。

ウィンドウに表示されるクイックフィルターのオプションには次のようなものがあります。

クリーンなサブネットワークの表示
ダーティーサブネットワークの表示
無効なサブネットワークの表示
論理削除されたコントローラーを含むサブネットワークを表示
一度も更新されていないサブネットワークを表示

サブネットワークコントローラーの選択

サブネットワークに関連付けられたサブネットワークコントローラーは、ショートカットメニューの サブネットワークコントローラーの選択 オプションを使用して選択できます。このオプションは、サブネットワークコントローラーのトレースを実行するのではなく、サブネットワークテーブルから選択したネットワークに関連付けられた有効な (アクティブで、削除されていない) コントローラーを選択します。サブネットワークのサブネットワークコントローラーを選択するには、次の手順を実行します。

ユーティリティーネットワーク タブをクリックします。
サブネットワーク グループで検索をクリックします。

サブネットワークの検索 ウィンドウが表示されます。
グリッドのサブネットワークをフィルターします。
リストからサブネットワークを右クリックしてショートカットメニューを表示します。 サブネットワークコントローラーの選択 をクリックします。

選択したサブネットワークのコントローラーは選択として返されます。有効なサブネットワークコントローラーが見つからない場合、ウィンドウにエラーが返されます。

サブネットワークのアクティブ化と透過表示の適用

サブネットワークの検索 ウィンドウでサブネットワークを有効化すると、他のすべてのサブネットワークに透過表示が適用され、特定のサブネットワークに関連付けられたフィーチャの識別と操作が容易になります。 サブネットワークの検索 ウィンドウでサブネットワークをアクティブ化するには、次の手順を実行します。

ユーティリティーネットワーク タブをクリックします。
サブネットワーク グループで検索をクリックします。

サブネットワークの検索 ウィンドウが表示されます。
グリッドのサブネットワークをフィルターします。
リストからサブネットワークを右クリックしてショートカットメニューを表示します。 サブネットワークのアクティブ化 をクリックします。

選択済みのサブネットワークはウィンドウ内で アクティブなサブネットワーク として設定され、マップ内の非アクティブなサブネットワークのフィーチャにはデフォルトの 70% の透過表示が適用されます。

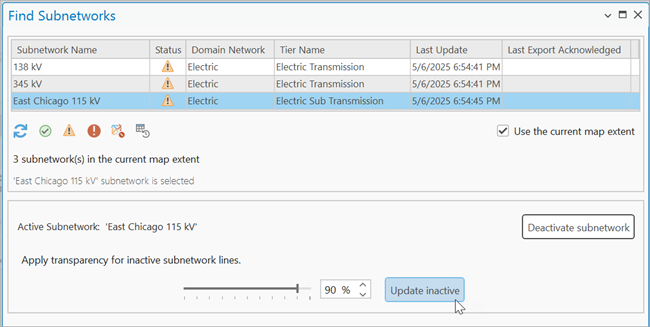

必要に応じて、非アクティブなサブネットワークラインに透過表示を適用 の下のスライダーを使用して、透過表示を変更できます。

これによって、非アクティブなサブネットワークのフィーチャに適用される透過度を決定します。
1. 非アクティブを更新 をクリックして変更を適用します。

透過表示とアクティブなサブネットワークを削除するには、サブネットワークの非アクティブ化 をクリックします。または、ウィンドウの下部にある リセット ボタンをクリックすることもできます。リセットをクリックすると、アクティブなサブネットワークと透過表示が削除され、サブネットワークの選択が解除されて、ウィンドウ内で適用されたすべてのフィルターがリセットされます。

ウィンドウ内のサブネットワークのトレース

サブネットワークの検索 ウィンドウからサブネットワークトレースを実行し、選択済みのサブネットワークに含まれるフィーチャを返すことができます。 サブネットワークの検索 ウィンドウでサブネットワークトレースを実行するには、次の手順を実行します。

ユーティリティーネットワーク タブをクリックします。
サブネットワーク グループで検索をクリックします。

サブネットワークの検索 ウィンドウが表示されます。
グリッドのサブネットワークをフィルターします。
リストからサブネットワークを右クリックしてショートカットメニューを表示します。 サブネットワークのトレース をクリックします。

デフォルトでは、トレースは 一貫性の検証 パラメーターを無効にした状態で実行されます。これにより、トレースによって返されたフィーチャの可視化と検査が可能になり、エラーや既存のダーティーエリアが存在するシナリオで他の操作を実行できるようにます。ただし、場合によっては予期せぬトレース結果をもたらすこともあります。ウィンドウの 高度な設定 セクションで 一貫性の検証 パラメーターを有効にできます。

サブネットワークトレースが実行され、トレース結果がマップ内に選択として表示されます。

注意:

サブネットワークの検索 ウィンドウから実行したサブネットワークトレースでは、その層のサブネットワーク定義のサブネットワークトレース構成が使用され、マップ上に存在する始点やフィーチャバリアは無視されます。マップに配置されているトレース位置に従うようにサブネットワークトレースを構成するには、トレース ツールを使用するか、トレース ウィンドウの 指定構成 タブから指定トレース構成を実行します。

ウィンドウ内のサブネットワークの更新

サブネットワークの検索 ウィンドウでサブネットワークを更新するには、次の手順を実行します。

ユーティリティーネットワーク タブをクリックします。
サブネットワーク グループで検索をクリックします。

サブネットワークの検索 ウィンドウが表示されます。
グリッドのサブネットワークをフィルターします。
リストからダーティーなサブネットワークを右クリックしてショートカットメニューを表示します。 サブネットワークの更新 をクリックします。
- サブネットワークの更新 オプションが無効になっている場合、サブネットワークステータスがダーティーであり、アクティブな編集セッションがないことを確認します。クリーンなサブネットワークを更新することはできません。
- サブネットワークのステータスが無効である場合、エラーに対処し、ネットワークトポロジーを検証してサブネットワークをダーティーにし、編集内容を保存して更新を有効にします。

サブネットワークの更新操作は選択したサブネットワークに対して実行されます。

ウィンドウ内のサブネットワークの削除

デバイスまたはジャンクションオブジェクト上のターミナルをサブネットワークコントローラーとして設定する必要がなくなる場合があります。この割り当ての削除は、サブネットワークコントローラーの変更ウィンドウまたは Python スクリプトで実行できます。

サブネットワークに関連付けられたすべてのコントローラーの削除および論理削除が完了したら、サブネットワークのエクスポート ツール、または サブネットワークの削除 ショートカットメニューオプションを使用して、サブネットワークをユーティリティーネットワークから物理的に削除できます。 サブネットワークの削除 オプションは、サブネットワークのエクスポート操作を承認付きで実行し、サブネットワークテーブルから削除されたすべてのコントローラーを削除します。サブネットワークを削除するオプションは、すべてのサブネットワークコントローラーが論理削除されている (Is deleted = true) クリーンなサブネットワークでのみ利用可能です。エンタープライズジオデータベースを操作する場合は、デフォルトバージョンに接続する必要があります。

サブネットワークの検索 ウィンドウでサブネットワークを削除するには、次の手順を実行します。

ユーティリティーネットワーク タブをクリックします。
サブネットワーク グループで検索をクリックします。

サブネットワークの検索 ウィンドウが表示されます。
グリッドのサブネットワークをフィルターします。

注意:

クイックフィルターオプションを使用して、論理削除されたコントローラーを含むサブネットワークのみを表示できますが、サブネットワークの削除 オプションを使用してユーティリティーネットワークから物理的に削除できるのは、アクティブなサブネットワークコントローラーを持たないサブネットワークのみです。
リストからクリーンなサブネットワークを右クリックしてショートカットメニューを表示します。 サブネットワークの削除 をクリックします。

サブネットワークのエクスポート操作は エクスポートを承認済みに設定 を true にした状態で実行され、サブネットワークはユーティリティーネットワークから削除されます。
