スカイライン (3D Analyst ツール)

サマリー

スカイラインまたはシルエット解析の結果を含むラインまたはマルチパッチ フィーチャクラスを生成します。

スカイライン ツールの詳細

図

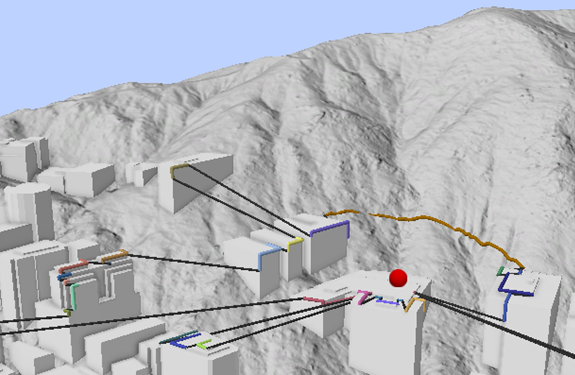

スカイライン ツールの図

使用法

  • このツールでは、すべての入力データが投影座標系である必要があります。 投影座標系ではない入力フィーチャクラスは、投影変換 ツールを使用して投影変換できます。また、入力ラスター サーフェスは ラスターの投影変換 ツールを使用して投影変換できます。

  • スカイラインをセグメント化 パラメーターを使用すると、特定のマルチパッチ フィーチャまたは周囲の標高サーフェスによって定義されるスカイラインの割合を指定できます。 これにより、所定の観測ポイントのスカイラインに対し、特定の場所が寄与するかどうかを理解できるようになります。

  • このツールでは、フィーチャのシルエットを作成できます。また、スカイライン バリア ツールを使用すると、これらのシルエットをシャドウ ボリュームに立ち上げることができます。 このプロセスで生成されるシャドウは、入力フィーチャのジオメトリーからわずかにオフセットした位置に作成されます。 あるいは、シャドウ ボリューム ツールを使用して、フィーチャ ジオメトリーからフィーチャの高さの下まで伸びるシャドウ ボリュームを生成できます。 シャドウ頻度 ツールを使用して、日差しによってサーフェス上のどの場所に 3D フィーチャの影がさすかを調べることもできます。

  • 次のフィールドが、スカイラインを含む 出力フィーチャクラス パラメーター値に追加されます。

    • OBSV_PT_ID—スカイラインの作成に使用した観測ポイントの FID

    • ORIGFTR_ID—建物などのフィーチャの FID

  • 次のフィールドが、シルエットを含む 出力フィーチャクラス パラメーター値に追加されます:

    • OBSV_PT_ID—シルエットの作成に使用した観測ポイントの FID

    • ORIGFTR_ID—このシルエットで表される、建物などの元のフィーチャの FID

    • DIR_VECT_X—観測ポイントから見た光線の方向を表す単位ベクトルの X 成分

    • DIR_VECT_Y—観測ポイントから見た光線の方向を表す単位ベクトルの Y 成分

    • DIR_VECT_Z—観測ポイントから見た光線の方向を表す単位ベクトルの Z 成分

    • FEAT_CTR_X—元のフィーチャ (建物など) のエンベロープの中心を表す Z 成分

    • FEAT_CTR_Y—フィーチャのエンベロープの中心を表す Y 成分

    • FEAT_CTR_Z—フィーチャのエンベロープの中心を表す Z 成分

    • BHND_CTR_X—フィーチャの背後に移動された、フィーチャのエンベロープの中心を表す X 成分

    • BHND_CTR_Y—フィーチャの背後に移動された、フィーチャのエンベロープの中心を表す Y 成分

    • BHND_CTR_Z—フィーチャの背後に移動された、フィーチャのエンベロープの中心を表す Z 成分

    • USED_PARLL—シルエットの作成に平行な光線を使用したかどうかを表します (平行な光線を使用した場合は 1、そうでない場合は 0)

    • MADE_VERT—光線に平行ではなく、光線に垂直にシルエットが作成されたかどうかを表します (作成された場合は 1、そうでない場合は 0)

    • MOVED_BHND—シルエットがフィーチャの背後に移動されているか、そのままフィーチャの中心にあるかを示します (移動された場合は 1、そうでない場合は 0)

  • 大気差と地球の曲率の修正は、入力サーフェス パラメーターの値がラスター データセットの場合のみ適用されます。 サーフェスが TIN、テレイン、または LAS データセットによって定義されている場合、次のツールの 1 つを使用してラスターにデータをエクスポートします:

パラメーター

ラベル 説明 データ タイプ

入力観測ポイント フィーチャ

観測ポイントを表す 3D ポイント。 各フィーチャに出力が存在します。

Feature Layer

出力フィーチャクラス

スカイラインを表すラインまたはシルエットを表すマルチパッチのいずれかになる 3D フィーチャ。

Feature Class

入力サーフェス

(オプション)

水平線の定義に使用される地形サーフェス。 このサーフェスを指定しない場合、仮想サーフェス半径 パラメーターと 仮想サーフェス標高 パラメーターの値によって定義された仮想サーフェスが使用されます。

LAS Dataset Layer; Mosaic Layer; Raster Layer; TIN Layer; Terrain Layer

仮想サーフェス半径

(オプション)

入力サーフェスを指定しない場合に水平線の定義に使用される仮想サーフェスの半径。 デフォルト値は 1,000 メートルです。

Linear Unit

仮想サーフェス標高

(オプション)

実際のサーフェスの代わりに水平線を定義するのに使用される仮想サーフェスの標高。 このパラメーターは、実際のサーフェスが指定されている場合は無視されます。 デフォルトは 0 です。

Linear Unit

入力フィーチャ

(オプション)

スカイラインの決定に使用されるフィーチャ。 このフィーチャを指定しない場合、スカイラインは、地形サーフェスまたは仮想サーフェスで定義された水平線のみで構成されます。

Feature Layer

フィーチャの詳細レベル

(オプション)

各フィーチャを検証する詳細レベルを指定します。

  • Full Detail—Every edge in the feature will be considered in the skyline analysis (only edges of triangles and exterior rings are considered). This time-intensive technique is the most precise. This is the default.

  • Convex Footprint—The skyline analysis will use the upper perimeter of the convex hull of each feature's footprint extruded to the elevation of the highest vertex in the feature.

  • Envelope—The skyline analysis will use the perimeter of the three-dimensional feature envelope. This is the fastest technique.

String

方位角の開始角度

(オプション)

スカイライン解析を開始する方向。

この値には -360°～ 360°の範囲のジオメトリー角度を指定します。 デフォルトは 0°で、真北です。 角度値は時計回りに増加するため、90°が真東、180°が真南、270°が真西になります。 同様に、-90°が真西、-180°が真南、-270°が真東になります。 入力観測ポイント フィーチャ パラメーター値からの数値フィールドを使用して、観測ポイントごとに開始方向を指定することもできます。 解析は 方位角の終了角度 パラメーター値に達するまで実行されます。

Double; Field

方位角の終了角度

(オプション)

スカイライン解析を終了する方位。

この値には -360°～ 360°の範囲のジオメトリー角度を指定します。 解析は観測ポイントから開始され、方位角の開始角度 パラメーター値からこのパラメーター値に達するまで実行されます。 方位角の開始角度 パラメーター値からの偏差が 360°を超えない値を指定する必要があります。 デフォルトは 360°で、真北です。

たとえば、方位角の開始角度が 0°、方位角の終了角度が 360°の場合、観測ポイントの全周のスカイラインが生成され、方位角の開始角度が 90°、方位角の終了角度が 270°の場合、観測ポイントの南側半周のスカイラインが生成されます。

入力観測ポイント フィーチャ パラメーター値からの数値フィールドを使用して、観測ポイントごとに終了方向を指定できます。

Double; Field

方位角の増分

(オプション)

スカイライン解析を 方位角の開始角度 パラメーター値から 方位角の終了角度 パラメーター値まで実行するときに、水平線を評価する角度の間隔 (度)。 方位角の終了角度 の値から 方位角の開始角度 の値を引いた値以下にする必要があります。 デフォルトは 1 です。

Double; Field

最大水平半径

(オプション)

水平線を検索する観測位置からの最大距離。 0 を指定すると、距離による制限を受けません。 デフォルトは 0 です。

Linear Unit

スカイラインのセグメント化

(オプション)

観測ポイントごとに 1 つのフィーチャを含むスカイラインを生成するのかどうか、つまり、スカイラインに寄与する一意のエレメントで各観測ポイントのスカイラインをセグメント化するのかどうかを指定します。 このパラメーターは、マルチパッチ フィーチャが 入力フィーチャ パラメーターに指定されている場合のみ使用可能です。

シルエットを生成している場合、このパラメーターは発散光を使用するかどうかを示します。 太陽光の陰の場合は、このパラメーターをオフにします。

  • オン—Each observer's skyline will be segmented by the unique elements that contribute to the skyline.

  • オフ—Each skyline feature will represent one observer. This is the default.

Boolean

スケール設定

(オプション)

スカイラインの各頂点の、元の対頂角 (水平線からの角度、または仰角) または標高に対する割合。 0 または 100 の値を使用する場合はスケールが設定されません。 デフォルトは 100 です。

Double

スケールの基準

(オプション)

スケールの実行方法を指定します。

  • Vertical Angle From Observer—Scaling will be performed based on the vertical angle of each vertex relative to the observer point. This is the default.

  • Elevation—Scaling will be performed based on the elevation of each vertex relative to the observer point.

String

スケール方法

(オプション)

スケール計算に使用される頂点を指定します。

  • Skyline Maximum—Vertices will be scaled relative to the vertical angle (or elevation) of the vertex with the highest vertical angle (or elevation). This is the default.

  • Each Vertex—Vertices will be scaled relative to the original vertical angle (or elevation) of each vertex.

String

曲率の使用

(オプション)

ファンクション サーフェスから尾根線を生成するときに、地球の曲率を使用するかどうかを指定します。 このパラメーターは、入力サーフェス パラメーターでラスター サーフェスが指定されている場合にのみ使用可能です。

  • オン—The curvature of the earth will be used.

  • オフ—The curvature of the earth will not be used. This is the default.

Boolean

屈折率の使用

(オプション)

ファンクション サーフェスから尾根線を生成するときに、大気差を適用するかどうかを指定します。 このオプションは、入力サーフェス パラメーターでラスター サーフェスが指定されている場合にのみ使用可能です。

  • オン—Atmospheric refraction will be applied.

  • オフ—Atmospheric refraction will not be applied. This is the default.

Boolean

屈折率

(オプション)

大気差を適用する場合に使用される屈折係数。 デフォルトは 0.13 です。

Double

ピラミッド レベル解像度

(オプション)

使用されるテレイン ピラミッド レベルの Z 許容値またはウィンドウ サイズの解像度。 デフォルト値は 0 (最大解像度) です。

Double

シルエットの作成

(オプション)

出力フィーチャが、入力データと天空との境界を定義するスカイラインを表すか、観測可能な入力フィーチャの外観を表すシルエットを表すかを指定します。 このオプションは、1 つ以上のマルチパッチ フィーチャが 入力フィーチャ パラメーターに指定されている場合のみ使用可能です。

  • オン—The output multipatch features will represent silhouettes.

  • オフ—The output polyline features will represent the skyline. This is the default.

Boolean

最大半径をフィーチャに適用

(オプション)

最大水平半径 パラメーター値を入力フィーチャに適用するかどうかを指定します。

  • オン—The radius will apply to the input features.

  • オフ—The radius will not apply to the input features. This is the default.

Boolean

垂直方向のオフセット

(オプション)

スカイラインを決定する際に、各観測点に適用される Z 単位の高さオフセット。 オフセットは、すべての観測点に適用される数値か、各フィーチャのオフセットを含む観測点の属性テーブルの数値フィールドによって定義されます。 デフォルトは 0 で、オフセットは適用されないことを意味します。

Double; Field

環境

現在のワークスペース, 出力座標系, 地理座標系変換, XY 座標精度, XY 許容値, 出力データの XY ドメイン, Z 座標精度, Z 許容値, 出力データの Z ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット, テレインの解析におけるメモリー使用を最小化

ライセンス情報

  • Basic: 3D Analyst が必要
  • Standard: 3D Analyst が必要
  • Advanced: 3D Analyst が必要
