LAS データセットの作成 (データ管理ツール)

サマリー

1 つまたは複数の *.las、*.zlas、*.laz.laz ファイルとサーフェス制御フィーチャを参照する LAS データセットを作成します。

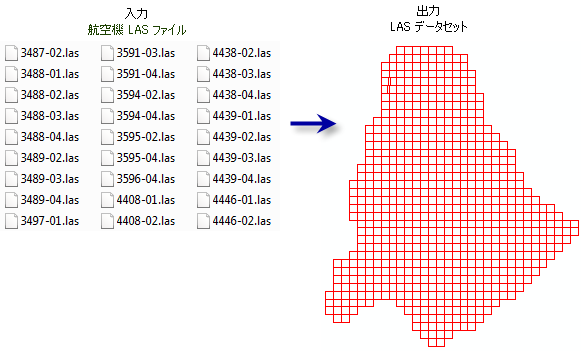

図

LAS データセットの作成ツールの図

使用法

  • LAS データセットは、圧縮されていない LAS ファイル (*.las) およびその圧縮形式 (*.zlas と *.laz) に保存された点群データのコレクションを視覚化、管理、解析する手段を提供します。 LAS データセットは、入力ファイルが所在する場所を参照し、多数の個別ファイルを単一のアクセス ポイントで処理することをサポートしています。これにより、レンダリング エクスペリエンスを最適化します。 圧縮ファイルは、通常、非圧縮ファイルの約 30% のストレージ容量しか使用しないため、大量のデータ管理やアーカイブ保存に適した代替手段です。 非圧縮形式の .las ファイルと .zlas ファイルのクラス コードを編集できます。 使用するファイル形式を検討する際は、それらが使用されるアプリケーションによって形式を評価します。

    LAS データセットによってサポートされているデータ タイプの詳細

    ZLAS ファイルは、.las ファイルを作成するツールであれば、どれでも作成できます (LAS の変換、LAS の抽出、LAS の間引き、LAS タイルの作成、[LAS の投影]((project-las.yml) など)。 LAS ファイルは、LAS の変換 ツールで作成できます。

  • サーフェス制限フィーチャを使用すると、LAS データセットのサーフェス特性を表すフィーチャ派生の標高値を適用できます。

  • LAS データセットに追加される各 LAS ファイル (*.las、*.zlas、または .laz) は検査され、そのファイル構造が ASPRS LAS 形式の仕様に準拠しているかが判断されます。 適切に作成されていない、または壊れているファイルは読み込まれません。 この場合、Esri CheckLAS アプリケーションを使用してファイルを評価します。

  • .las ファイルの ASPRS 仕様では、ファイルに空間参照情報が必要です。 この情報が存在しないか適切に定義されていない場合は、ファイルの空間参照は不明になり、マップの座標系でレンダリングされます。 正しい空間参照がわかっている場合、投影法の定義 ツールまたは LAS データセットの作成 ツールで LAS ファイルの PRJ を作成 を すべての LAS ファイル および 空間参照がありません に設定します。

    LAS 座標系情報の格納と修正の方法の詳細

  • LAS データセットのレイヤーとカタログ プロパティで提供されるクラス コード ラベルは、ASPRS LAS 1.4 仕様で定められたクラス指定を反映しています。 この分類スキーマは航空機 LIDAR 測量に適しており、以下で構成されます。

    • 事前定義されたオブジェクトに関連付けられたクラス。たとえば、2 は地表を表します

    • 値は定義されていないが、ASPRS 用として予約されたクラス

    • 別のオブジェクトに割り当てることができるクラス

    LAS データセット レイヤーのポイント フィルター、対話的編集オプション、デフォルトのシンボル ラベルは、LAS 形式仕様のクラス コード ラベルを反映します。

    LiDAR ポイントの分類の詳細。

  • データに LAS 規格が適用されるが、クラス コードが準拠していない場合は、データが一貫的に解釈されるように、クラス指定を ASPRS LAS 1.4 標準に合わせて変更することを検討してください。 LAS 1.0 形式のファイルはどの分類標準も必要としていなかったため、データ ベンダーは、新しい LAS 形式で取り入れられた標準と一致しない分類コードをオブジェクトに適用した可能性があります。 データのクラス コード値が LAS 規格と一致しない場合は、LAS クラス コードの変更 ツールを使用し、値を最新の ASPRS 分類方式と一致させることを検討してください。

  • ファイル エクスプローラーでフォルダーを選択して、パラメーターの入力ボックスにドラッグすることで、ジオプロセシング ウィンドウでフォルダーを入力として指定することもできます。

パラメーター

ラベル 説明 データ タイプ

入力 LAS ファイル

LAS 形式ファイル (*.las、.zlas、*.laz)、LAS データセット (*.lasd)、出力 LAS データセットに追加されるこれらのファイルを含むフォルダー。 LAS データセットが指定された場合、有効なパスを持つ、参照されているすべての LAS 形式ファイルが出力に追加されます。

ファイル エクスプローラーでフォルダーを選択して、パラメーターの入力ボックスにドラッグすることで、ジオプロセシング ウィンドウでフォルダーを入力として指定することもできます。

LAS Dataset Layer; File; Folder

出力 LAS データセット

作成される LAS データセット。

LAS Dataset

サブフォルダーを含める

(オプション)

入力フォルダーのサブディレクトリーに存在している LAS 形式のファイル (.las、.zlas、.laz) を、LAS データセットに追加するかどうかを指定します。

  • オン—入力フォルダーのサブディレクトリーにあるすべての LAS 形式のファイルが LAS データセットに追加されます。

  • オフ—入力フォルダーにある LAS 形式のファイルだけが LAS データセットに追加されます。 これがデフォルトです。

Boolean

サーフェス制御

(オプション)

LAS データセットから生成されたトライアングル サーフェスの定義に寄与するフィーチャ。

  • 入力フィーチャ - LAS データセットのトライアングル サーフェスに組み込まれるジオメトリーを持つフィーチャ。

  • 高さフィールド - フィーチャの標高ソースをフィーチャの属性テーブル内の任意の数値フィールドから取得するか、または Shape.Z を選択してジオメトリーから取得できます。 必要な高さがない場合、キーワード <None> を指定して、標高がサーフェスから内挿される Z 値のないフィーチャを作成します。

  • タイプ - LAS データセットから生成されたトライアングル サーフェスでのフィーチャの役割を定義します。 名前に「hard」または「soft」が含まれるオプションは、フィーチャ エッジが急激な勾配変化と緩慢な勾配変化のどちらを表すかを示します。

  • サーフェス フィーチャ タイプ - フィーチャ ジオメトリーがサーフェスの三角網にどのように組み込まれるかを定義するサーフェス フィーチャ タイプ。 名前に「hard」または「soft」が含まれるオプションは、フィーチャ エッジが急激な勾配変化と緩慢な勾配変化のどちらを表すかを示します。

    • アンカーポイント - 間引きされない標高ポイント。 このオプションは、シングルポイント フィーチャ ジオメトリのみで利用できます。

    • Hard_Line または Soft_Line - 高さの値を適用するブレークライン。

    • Hard_Clip または Soft_Clip - LAS データセットの境界を定義するポリゴン データセット。

    • Hard_Erase または Soft_Erase - LAS データセットのホールを定義するポリゴン データセット。

    • Hard_Replace または Soft_Replace - 一定の高さの領域を定義するポリゴン データセット。

値テーブル列:

  • Input Features—The feature to be referenced by the LAS dataset.

  • Height Field—The feature's elevation source can be derived from any numeric field in the feature's attribute table or the geometry by selecting Shape.Z.

  • Type—Defines the feature's role in the triangulated surface generated from the LAS dataset.

Value Table

座標系

(オプション)

出力 LAS データセットに割り当てられる空間参照。 デフォルトの座標系は、最初の入力ファイルの空間参照と一致します。 入力ファイルとは異なる座標系が指定された場合、以降の操作で処理される際に、入力ファイルは LAS データセットの座標系に再投影されます。 入力ファイルに空間参照が存在しない場合、座標系はデフォルトで不明となります。 空間参照を持たないファイルの座標系が既知の場合、このパラメーターで座標系を選択し、LAS ファイルの投影法の定義 パラメーターを 空間参照が不明のファイル に設定することで、入力ファイルの正しい座標系を定義できます。

Coordinate System

統計の計算

(オプション)

入力ファイルの統計情報と空間インデックスを計算するかどうかを指定します。 統計情報が存在することにより、LAS データセット レイヤーのフィルターおよびシンボル オプションで、.las ファイル内に存在する LAS 属性値のみを表示できます。 .lasx 補助ファイルを各 .las ファイルに作成します。

  • オン—統計を計算します。

  • オフ—統計を計算しません。 これがデフォルトです。

Boolean

相対パスで保存

(オプション)

LAS データセットが参照するソース データが相対パスと絶対パスのどちらを使用するかを指定します。 LAS データセットとそれに関連付けられたデータが同じ相対位置を使用してファイル システム内で再配置される場合には、相対パスが便利です。

  • オン—LAS データセットからのデータの参照に相対パスが使用されます。

  • オフ—LAS データセットからのデータの参照に絶対パスが使用されます。 これがデフォルトです。

Boolean

LAS ファイルの投影法の定義

入力 *.las、.zlas、または *.laz ファイルの座標系が、座標系 パラメーターの空間参照を使用して作成される .prj ファイルによって定義されるかどうかを指定します。 .prj ファイルは、LAS データセットに追加される LAS 形式ファイルに格納されている空間参照情報をオーバーライドします。

  • ファイルなし—.prj を作成する入力 *.las、.zlas、または *.laz ファイルはありません。 これがデフォルトです。

  • 空間参照が不明のファイル—空間参照が存在しない入力 *.las、.zlas、または *.laz ファイルによって .prj が作成されます。

  • すべてのファイル—すべての入力 *.las、.zlas、または *.laz ファイルによって .prj が作成されます。

String

処理範囲

(オプション)

LAS データセットに追加されるファイルのフィルター処理に使用される処理範囲。 この範囲外にある入力ファイルは、作成される LAS データセットから除外されます。 すべてが含まれているファイルのみを追加 パラメーターがオンになっている場合、範囲の一部にオーバーラップするファイルを除外できます。

Extent

処理境界

(オプション)

LAS データセットに追加されるファイルのフィルター処理に使用されるポリゴン境界フィーチャ。 この境界外にある入力ファイルは、作成される LAS データセットから除外されます。 すべてが含まれているファイルのみを追加 パラメーターがオンになっている場合、境界の一部にオーバーラップするファイルは除外されます。

Feature Layer

すべてが含まれているファイルのみを追加

(オプション)

LAS データセットに追加される入力ファイルが、処理範囲および処理境界に完全または部分的に含まれている必要があるかどうかを指定します。

  • オン—処理範囲および処理境界に完全に含まれるファイルのみが LAS データセットに追加されます。

  • オフ—処理範囲および処理境界と重なるすべてのファイルが LAS データセットに追加されます。 これがデフォルトです。

Boolean

環境

現在のワークスペース, 出力座標系

ライセンス情報

  • Basic: 3D Analyst または Spatial Analyst が必要
  • Standard: はい
  • Advanced: はい
