Координатные сетки

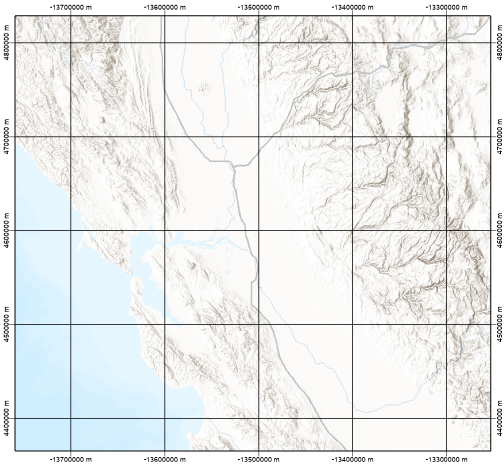

Координатные сетки, часто называемые просто сетками, представляют собой сеть равномерно расположенных горизонтальных и вертикальных линий, которые очерчивают координаты проекции карты. Чтобы отобразить линии широты и долготы, используйте градусную сетку.
Изменение свойств сетки
После того как сетка была добавлена в компоновку карты, вы можете изменить ее оформление, изменив ее свойства. Затем ее можно сохранить как стиль, чтобы использовать снова.
Для изменения сетки щелкните на ней правой кнопкой на панели Содержание и нажмите Свойства, чтобы открыть панель Элемент.
На панели Элемент, на вкладке Опции
, вы можете задать следующее:
Имя — изменение имени сетки, того, как она отображается на панели Содержание.
Видимость - включение или выключение отображения сетки в компоновке.
Максимальный масштаб
— выбор максимального масштаба, при котором сетка остается видимой. Если масштаб фрейма карты крупнее этого масштаба, сетка не будет отображаться на компоновке.Минимальный масштаб
— выбор минимального масштаба, при котором сетка остается видимой. Если масштаб фрейма карты мельче этого масштаба, сетка не будет отображаться на компоновке.Автоматическая настройка — автоматическое изменение интервалов компонентов сетки в зависимости от масштаба.
Смещение — задание пользовательского смещения в единицах системы координат для сетки. Эта настройка применяется только к местоположению начальной точки сетки; она не меняет значения координат.
Система координат – выбирать систему координат для сетки.
Вырезать по границе зоны UTM – удалить координаты, находящиеся за пределами границы зоны UTM; эта опция доступна только при условии, что сетка имеет систему координат UTM.
Примечание:
Сетка связана с одной системой координат. Чтобы создать карту с сеткой, отображающей несколько зон UTM, каждая из которых обрезана по границе зоны UTM, необходимо создать сетку для каждой зоны.
Линия рамки — настройка линейного символа границы, определяющая экстент географических данных карты.
Примечание:
Граница фрейма карты часто совпадает с линией рамки сетки. Чтобы избежать наложения, настройте символы для границы.
Определять ребра сетки карты – позволяет выполнять надписывание на основе каждого ребра. Короткие ребра могут быть объединены в одно длинное с помощью элемента управления Минимальная длина.
Предварительный просмотр ребер и углов – показать, где располагаются указанные ребра и углы во фрейме карты.
Использовать геометрию вырезания карты - уточняет границу сетки для соответствия вырезанию карты вместо фрейма карты. Данная опция доступна, только если карта вырезается.
Компоненты
Сетки составляются из сочетания следующих компонентов:
Примечание:
Если ваша сетка настроена на систему координат UTM, доступны дополнительные компоненты для сеток MGRS.
Эти компоненты управляются на вкладке Компоненты
панели Элемент.
Примечание:
Из-за динамической природы сеток существуют ограничения на изменение компонентов. Если вы не можете достичь желаемой настройки сетки путем изменения свойств компонентов, рассмотрите возможность преобразования сетки в изображение и изменения итогового изображения.
Чтобы добавить компонент, щелкните кнопку Добавить
и выберите его из списка доступных компонентов. Чтобы удалить компонент, выберите его в списке и щелкните Удалить
. Используйте кнопки со стрелками
, чтобы переместить выбранные компоненты вверх или вниз в порядке отрисовки.
Выберите компонент в списке Компоненты, чтобы изменить его свойства.
Линии сетки
Линии сетки представляют собой пересекающиеся на карте линии, которые определяют значения x и y в выбранной системе координат. По умолчанию, интервалы линий сетки вычисляются в зависимости от масштаба. Чтобы задать эти интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Щелкните кнопку Символ, чтобы изменить оформление линий сетки.
Метки
Метки – это линейные отметки на ребрах сетки. Несколько меток различных стилей и с различными интервалами могут использоваться для того, чтобы выделить основные и вторичные деления вашей сетки. По умолчанию, интервалы меток вычисляются в зависимости от масштаба. Чтобы задать интервалы меток вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y для меток одинаковыми, если изменяется одно из значений.
Щелкните Символ, чтобы изменить внешний вид метки. Задайте положение меток относительно фрейма карты, задав значение Отступ.
Отметьте Нарисовать перпендикуляр к ребрам сетки, чтобы рисовать метки перпендикулярно ребру сетки, а не в соответствии с направлением линии сетки.

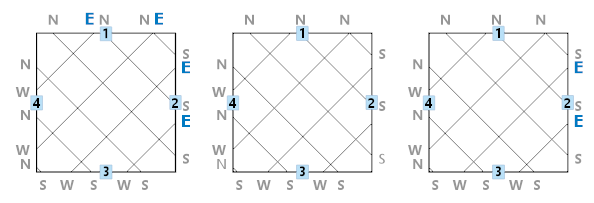

Под заголовком Видимость с помощью полей для настройки опций направлений по сторонам света укажите, какие метки должны отображаться. Важно помнить, что опции направлений по сторонам света указывают направление, в котором проводится линия, а не способ ее подписи. Например, линии, направленные на север или юг подписываются значениями восточной/западной долготы.
Кроме того, на вкладке Опции отметьте Задать ребра сетки карты, чтобы управлять видимостью по сторонам света на каждом ребре фрейма карты. На вкладке Компоненты установите для Ребра значение Выбранные. Выберите одно или несколько ребер фрейма карты и используйте флажки сторон света, чтобы задать видимость только для этих ребер.
Отметьте опцию Показать индикаторы видимости ребер, чтобы идентифицировать ребра пронумерованными кнопками. Выберите ребро, щелкнув эту кнопку или выбрав число на панели.
Надписи
Надписи — это текстовые x- и y-координаты на ребрах сеток. По умолчанию интервалы надписей рассчитываются на основе масштаба. Чтобы задать интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Щелкните Символ, чтобы изменить текстовый символ надписей. Задайте положение подписей относительно фрейма карты, задав значение Отступ.
Текст подписи задается с помощью тегов в поле Формат. Для создания подписей можно использовать отдельные теги и их комбинации. См. Работа с тегами надписей сетки для пояснений по этим тегам и примеров.
Щелкните Нарисовать параллельно рёбрам сетки, чтобы подписи шли параллельно линиям сетки. Если опция отмечена, подписи поворачиваются автоматически, поэтому опция Вертикально недоступна.
Отметьте пункты Вертикально для каждой главной точки, чтобы отображать эти подписи вертикально.
В разделе Видимость используйте опции направлений по сторонам света, чтобы выбрать, какие подписи будут отображаться. Важно помнить, что опции направлений по сторонам света указывают направление, в котором проводится линия, а не способ ее подписи. Например, линии, направленные на север или юг подписываются значениями восточной/западной долготы.
Кроме того, на вкладке Опции отметьте Задать ребра сетки карты, чтобы управлять видимостью по сторонам света для каждого ребра фрейма карты. На вкладке Компоненты установите для Ребра значение Выбранные. Выберите одно или несколько ребер фрейма карты и используйте флажки сторон света, чтобы задать видимость только для этих ребер.
Отметьте опцию Показать индикаторы видимости ребер, чтобы идентифицировать ребра пронумерованными кнопками. Выберите ребро, щелкнув эту кнопку или выбрав число на панели.
Угловые надписи
Угловые надписи — это текстовые координаты в вершинах фрейма карты. Фреймы карты в форме эллипса, круга или лассо имеют одну угловую надпись. Каждая угловая подпись представляет собой точку и содержит две надписи: одна для направления восток-запад, а другая - для направления север-юг.
Примечание:
Если вы отметите Задать ребра сетки карты и измените значение Минимальная длина, чтобы уменьшить или увеличить количество ребер или углов, эти изменения отразятся на количестве угловых надписей.
Интервалы X и Y определяют координату в подписи. По умолчанию интервал установлен на 0,0, что означает, что отображается координата угла фрейма карты. Увеличение интервала помогает разместить подписи со сдвигом от угла на заданное значение. У угловых подписей с интервалом больше 0,0, если линии сетки расположены не перпендикулярно или параллельно ребрам фрейма карты, можно увидеть несколько угловых подписей у угла. Чтобы задать интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Чтобы изменить оформление текста угловой надписи, щелкните Символ. Задайте положение угловых подписей относительно фрейма карты, задав значение Отступ.
Текст угловой подписи задается с помощью тегов в поле Формат. Для создания подписей можно использовать отдельные теги и их комбинации. См. Работа с тегами надписей сетки для описаний тегов и примеров.
Угловые подписи можно включить или выключить для каждого углу рамки карты с помощью элементов управления Видимость углов. Чтобы увидеть углы, переключите кнопку Углы на Выбранные и отметьте Показать индикаторы видимости ребра. На каждом углу фрейма карты в компоновке появятся нумерованные кнопки. Выберите угол, щелкнув одну из этих кнопок или выбрав соответствующий номер из списка на панели.
Чтобы отключить угловую подпись для одного угла, сдвиньте кнопку переключателя Углы на Выбранные. Выберите угол для отключения и снимите обе отметки Север-Юг и Восток-Запад.
Точки пересечения
Точки пересечения – это точечные символы, показывающие, где пересекаются координатные линии. Вы можете использовать точки пересечения, без линий сетки, для создания на карте сетки точек.
По умолчанию, интервалы точек пересечения вычисляются в зависимости от масштаба. Чтобы задать интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Чтобы изменить оформление точек пересечения, щелкните Символ.
Внутренние надписи
Внутренние подписи являются текстовым вариантом координат внутри сетки и обычно размещаются поверх линий сетки.
По умолчанию, интервал для отображения внутренних надписей вычисляется на основе масштаба. Чтобы задать интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y. Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Чтобы изменить оформление текста надписи, щелкните кнопку Символ.
Текст подписи задается с помощью тегов в поле Формат. Для создания подписей можно использовать отдельные теги и их комбинации. См. Работа с тегами надписей сетки для описаний тегов и примеров.
Элементы Пробел по X и Пробел по Y управляют величиной пробела между линией сетки и подписью над ней. Его можно увеличить или уменьшить.
Существует три опции для того, где надписи отображаются на сетке: 1/2
, 1/3
и 1/4
. У каждой опции используется свой вариант позиционирования, при котором отображается различное количество подписей.
Внутренние метки
Внутренние метки - это линейные отметки внутри сетки, показывающие интервалы координат. Они могут быть отображены поверх линий сетки или вместо них.
Есть два набора интервалов для внутренних меток. Опция Интервал сетки задает линии координат, на которых рисуются метки. Интервал меток определяет частоту размещения меток вдоль этих линий. По умолчанию, интервалы меток вычисляются в зависимости от масштаба. Чтобы задать интервалы вручную, на вкладке Опции снимите отметку с Автоматическая настройка. Переключитесь на вкладку Компоненты и введите интервалы X и Y . Отметьте опцию Синхронизировать значения, чтобы сохранять значения x и y одинаковыми, если изменяется одно из значений.
Щелкните Символ, чтобы изменить внешний вид метки. Задайте положение меток относительно фрейма карты, задав значение Отступ.
Поставьте отметку Показать направление из начальной точки для отображения меток сверху, снизу, слева или справа от линий сетки, исходя из направления от начальной точки сетки. Если опция не отмечена, метки отображаются на линиях.
