Построить линии взгляда (Инструменты 3D Analyst)

Краткая информация

Создает линейные объекты, представляющие собой линии взгляда с одной или более точек наблюдения к объектам целевого класса пространственных объектов.

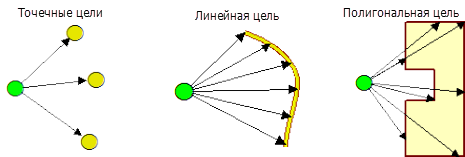

Иллюстрация

Построить линии взгляда

Использование

Линии взгляда разбиваются из периметра целевых линий и полигонов на основе значения указанного в параметре Расстояние разбиения. Единицы Расстояние разбиения должны задаваться в единицах x, y выходного класса объектов.
Поле соединения используется для определения одного или более целевых объектов для заданного наблюдателя. Если не используются присоединенные поля, все точки будут соединены со всеми целями.
Если и для объектов наблюдателя, и для целей указан источник высот, то создаются 3D выходные данные. Источник высот наблюдателя и целевых объектов по умолчанию - первое поле в списке:
1. Shape.Z (доступно только для объектов со значениями Z)
2. Spot
3. Z
4. Z_Value
5. Height
6. Elev
7. Elevation
8. Contour
Если нет подходящих полей высот, по умолчанию применяется ключевое слово <None>, чтобы известить об отсутствии z-значений.

– Если желаемое поле высоты не имеет более высокого приоритета при выборе поля по умолчанию, желаемое поле необходимо будет указать явно. Аналогично, если поле высоты нежелательно, но класс пространственных объектов содержит одно из полей в списке выбора по умолчанию, необходимо указать ключевое слово <None>.

Следующие поля будут добавлены к выходному классу пространственных объектов, содержащему линии взгляда:
- OID_OBSERV—OID точки наблюдателя
- OID_TARGET—OID целевого объекта
- DIST_ALONG—Расстояние вдоль целевого объекта, если это линия или полигон
Если включен параметр Выводить направления, выходные линии взгляда будут иметь два дополнительных поля атрибутов:
- AZIMUTH—Величина угла в градусах от направления на север по часовой стрелке
- VERT_ANGLE—Вертикальный угол в градусах относительно горизонта, где 90° означает прямо над головой, а -90° — противоположное направление. Вертикальный угол будет значим, только когда указано поле высот.

Подпись	Объяснение	Тип данных
Точки наблюдения	Отдельные точечные объекты, представляющие точки наблюдателя. Мультиточечные объекты не поддерживаются.	Feature Layer
Целевые объекты	Целевые объекты (точки, мультиточки, линии или полигоны).	Feature Layer
Выходные данные	Выходной класс пространственных объектов, содержащий линии взгляда.	Feature Class
Поле высоты наблюдателя (Дополнительный)	Источник значений высоты для точек наблюдателя — его таблица атрибутов. Поле по умолчанию Поле высот наблюдателя выбирается из списка, составленного по приоритетам. Если существует несколько полей и нужное поле не имеет более высокого приоритета при выборе поля по умолчанию, необходимо будет указать нужное поле. No Height Source–No Z values will be assigned to the resulting sight line features.	String
Поле высоты цели (Дополнительный)	Поле высот для цели. Поле по умолчанию Поле высот цели выбирается из списка, составленного по приоритетам. Если существует несколько полей и нужное поле не имеет более высокого приоритета при выборе поля по умолчанию, необходимо будет указать нужное поле. No Height Source–No Z values will be assigned to the resulting sight line features.	String
Соединение полей (Дополнительный)	Присоединенные поля используются для сопоставления наблюдателей и конкретных целей. No Join Field–No Z values will be assigned to the resulting sight line features.	String
Расстояние выборки (Дополнительный)	Расстояние между разбиениями, если целевой объект линия или полигон. Единицами Расстояния разбиения являются единицы x,y выходного класса объектов.	Double
Выводить направление (Дополнительный)	Определяет, добавлять ли атрибуты направления к выходным линиям взгляда. Два дополнительных поля будут добавлены и заполнены значениями для указания направления: `AZIMUTH` и `VERT_ANGLE` (вертикальный угол). Отмечено–Two additional fields will be added and populated to indicate direction: `AZIMUTH` and `VERT_ANGLE` (vertical angle). Не отмечено–No direction attributes will be added to the output sight lines. This is the default.	Boolean
Метод выборки (Дополнительный)	Задает способ использования расстояния выборки для поиска линий взгляда вдоль целевого объекта. 2D distance–The distance will be evaluated in two-dimensional Cartesian space. This is the default. 3D distance–The distance will be evaluated in three-dimensional length.	String

arcpy.3d.ConstructSightLines(in_observer_points, in_target_features, out_line_feature_class, {observer_height_field}, {target_height_field}, {join_field}, {sample_distance}, {output_the_direction}, {sampling_method})

Имя	Объяснение	Тип данных
in_observer_points	Отдельные точечные объекты, представляющие точки наблюдателя. Мультиточечные объекты не поддерживаются.	Feature Layer
in_target_features	Целевые объекты (точки, мультиточки, линии или полигоны).	Feature Layer
out_line_feature_class	Выходной класс пространственных объектов, содержащий линии взгляда.	Feature Class
observer_height_field (Дополнительный)	Источник значений высоты для точек наблюдателя — его таблица атрибутов. Поле по умолчанию Поле высот наблюдателя выбирается из списка, составленного по приоритетам. Если существует несколько полей и нужное поле не имеет более высокого приоритета при выборе поля по умолчанию, необходимо будет указать нужное поле. `Shape.Z` `Spot` `Z` `Z_Value` `Height` `Elev` `Elevation` `Contour` `<None>`–No Z values will be assigned to the resulting sight line features.	String
target_height_field (Дополнительный)	Поле высот для цели. Поле по умолчанию Поле высот цели выбирается из списка, составленного по приоритетам. Если существует несколько полей и нужное поле не имеет более высокого приоритета при выборе поля по умолчанию, необходимо будет указать нужное поле. `Shape.Z` `Spot` `Z` `Z_Value` `Height` `Elev` `Elevation` `Contour` `<None>`–No Z values will be assigned to the resulting sight line features.	String
join_field (Дополнительный)	Присоединенные поля используются для сопоставления наблюдателей и конкретных целей. `<None>`–No Z values will be assigned to the resulting sight line features.	String
sample_distance (Дополнительный)	Расстояние между разбиениями, если целевой объект линия или полигон. Единицами Расстояния разбиения являются единицы x,y выходного класса объектов.	Double
output_the_direction (Дополнительный)	Определяет, добавлять ли атрибуты направления к выходным линиям взгляда. Два дополнительных поля будут добавлены и заполнены значениями для указания направления: `AZIMUTH` и `VERT_ANGLE` (вертикальный угол). `OUTPUT_THE_DIRECTION`–Two additional fields will be added and populated to indicate direction: `AZIMUTH` and `VERT_ANGLE` (vertical angle). `NOT_OUTPUT_THE_DIRECTION`–No direction attributes will be added to the output sight lines. This is the default.	Boolean
sampling_method (Дополнительный)	Задает способ использования расстояния выборки для поиска линий взгляда вдоль целевого объекта. `2D_DISTANCE`–The distance will be evaluated in two-dimensional Cartesian space. This is the default. `3D_DISTANCE`–The distance will be evaluated in three-dimensional length.	String

Пример кода

ConstructSightLines, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.ConstructSightLines('observer_pt.shp', 'target.shp', 'sightlines.shp', 'BASEHEIGHT', 'TOP_HEIGHT', 'NAME', "1", "OUTPUT_THE_DIRECTION")

ConstructSightLines, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''*********************************************************************
Name: Sight Line Visibility of Parade Path
Description: This script demonstrates how to create a sight line feature class
             from a pair of observer and target points.
*********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables:
arcpy.env.workspace = 'C:/data'

# Setting up input and output variables:
obs = "observer_pts.shp"
tar = "parade_path.shp"
sightlines = "output_sightlines.shp"
height = "<None>"
join_field = "#"
sampling = 0.5
direction = "OUTPUT_THE_DIRECTION"
surface = 'elevation.tif'
bldgs = 'buildings.shp'

arcpy.ddd.ConstructSightLines(obs, tar, sightlines, height, height,
                              join_field, sampling, direction)
arcpy.ddd.LineOfSight(surface, sightlines, "Parade_LOS.shp",
                      "Obstructions.shp", in_features=bldgs)

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Выходной XY домен, Разрешение Z, Допуск Z, Выходной Z домен, Выходное ключевое слово конфигурации, Автоподтверждение

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
