Узел TIN (Инструменты 3D Analyst)

Краткая информация

Экспортирует узлы нерегулярной триангулированной сети (TIN) в класс точечных пространственных объектов.

Иллюстрация

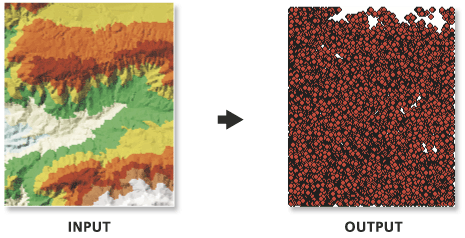

Иллюстрация Узел TIN

Использование

Ввод имени для параметра Поле высотных отметок приводит к созданию точечного класса пространственных 2D-объектов. Если имя не вводить, то будут созданы 3D-точки.
Если для TIN были заданы значения тегов, то точкам могут быть присвоены атрибуты этих значений; для этого надо указать имя в параметре Поле значений тегов. Любые узлы, которым не назначены значения тегов, будут иметь предполагаемое значение 0.

Подпись	Объяснение	Тип данных
Входная TIN	Набор данных TIN, который будет обработан.	TIN Layer
Выходной класс пространственных объектов	Класс объектов, который будет получен.	Feature Class
Поле высотных отметок (Дополнительный)	Имя поля атрибутов высоты выходного класса пространственных объектов. Если имя назначено, то класс пространственных объектов будет 2D; в противном случае — 3D. По умолчанию имя не назначается, что ведет к созданию точечных 3D-объектов.	String
Поле значения тега (Дополнительный)	Имя поля для хранения атрибута тега в выходном классе пространственных объектов. По умолчанию поле значений тегов не создается.	String

arcpy.3d.TinNode(in_tin, out_feature_class, {spot_field}, {tag_field})

Имя	Объяснение	Тип данных
in_tin	Набор данных TIN, который будет обработан.	TIN Layer
out_feature_class	Класс объектов, который будет получен.	Feature Class
spot_field (Дополнительный)	Имя поля атрибутов высоты выходного класса пространственных объектов. Если имя назначено, то класс пространственных объектов будет 2D; в противном случае — 3D. По умолчанию имя не назначается, что ведет к созданию точечных 3D-объектов.	String
tag_field (Дополнительный)	Имя поля для хранения атрибута тега в выходном классе пространственных объектов. По умолчанию поле значений тегов не создается.	String

Пример кода

TinNode, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinNode('tin', 'elevation_node.shp', spot_field='Elevation')

TinNode, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

"""****************************************************************************
Name: Create Terrain from TIN
Description: This script demonstrates how to create a terrain dataset using
             features extracted from a TIN. It is particularly useful in
             situations where the source data used in the TIN is not available,
             and the amount of data stored in the TIN proves to be too large
             for the TIN. The terrain's scalability will allow improved
             display performance and faster analysis. The script is designed
             to work as a script tool with 5 input arguments.
****************************************************************************"""
# Import system modules
import arcpy

# Set local variables
tin = arcpy.GetParameterAsText(0) # TIN used to create terrain
gdbLocation = arcpy.GetParameterAsText(1) # Folder that will store terran GDB
gdbName = arcpy.GetParameterAsText(2) # Name of terrain GDB
fdName = arcpy.GetParameterAsText(3) # Name of feature dataset
terrainName = arcpy.GetParameterAsText(4) # Name of terrain

try:
    # Create the file gdb that will store the feature dataset
    arcpy.management.CreateFileGDB(gdbLocation, gdbName)
    gdb = '{0}/{1}'.format(gdbLocation, gdbName)
    # Obtain spatial reference from TIN
    SR = arcpy.Describe(tin).spatialReference
    # Create the feature dataset that will store the terrain
    arcpy.management.CreateFeatureDataset(gdb, fdName, SR)
    fd = '{0}/{1}'.format(gdb, fdName)
    # Export TIN elements to feature classes for terrain
    arcpy.AddMessage("Exporting TIN footprint to define terrain boundary...")
    boundary = "{0}/boundary".format(fd)
    # Run TinDomain
    arcpy.ddd.TinDomain(tin, tinDomain, 'POLYGON')
    arcpy.AddMessage("Exporting TIN breaklines...")
    breaklines = "{0}/breaklines".format(fd)
    # Run TinLine
    arcpy.ddd.TinLine(tin, breaklines, "Code")
    arcpy.AddMessage("Exporting TIN nodes...")
    masspoints = "{0}/masspoints".format(fd)
    # Run TinNode
    arcpy.ddd.TinNode(sourceTIN, TIN_nodes)
    arcpy.AddMessage("Creating terrain dataset...")
    terrain = "terrain_from_tin"
    # Run CreateTerrain
    arcpy.ddd.CreateTerrain(fd, terrainName, 10, 50000, "",
                            "WINDOWSIZE", "ZMEAN", "NONE", 1)
    arcpy.AddMessage("Adding terrain pyramid levels...")
    terrain = "{0}/{1}".format(fd, terrainName)
    pyramids = ["20 5000", "25 10000", "35 25000", "50 50000"]
    # Run AddTerrainPyramidLevel
    arcpy.ddd.AddTerrainPyramidLevel(terrain, "", pyramids)
    arcpy.AddMessage("Adding features to terrain...")
    inFeatures = "{0} Shape softclip 1 0 10 true false boundary_embed <None> "\
             "false; {1} Shape masspoints 1 0 50 true false points_embed "\
             "<None> false; {2} Shape softline 1 0 25 false false lines_embed "\
             "<None> false".format(boundary, masspoints, breaklines)
    # Run AddFeatureClassToTerrain
    arcpy.ddd.AddFeatureClassToTerrain(terrain, inFeatures)
    arcpy.AddMessage("Building terrain...")
    # Run BuildTerrain
    arcpy.ddd.BuildTerrain(terrain, "NO_UPDATE_EXTENT")
    arcpy.GetMessages()

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Параметры среды

Текущая рабочая область, Географические преобразования, Выходная система координат, Экстент, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходной Z домен, Выходное ключевое слово конфигурации, Автоподтверждение, Выходной XY домен

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
