Треугольники TIN (Инструменты 3D Analyst)

Краткая информация

Экспортирует грани треугольников из набора данных TIN в полигональные объекты и предоставляет для каждого треугольника значения уклона, экспозиции и дополнительные атрибуты отмывки, а также значения тегов.

Иллюстрация

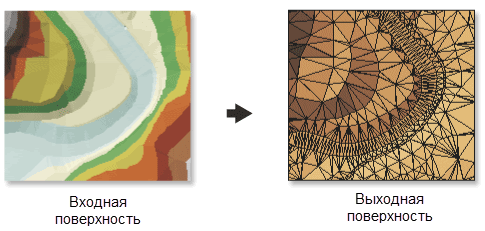

Иллюстрация Треугольники TIN

Использование

  • Уклон и экспозиция вычисляются на основе плоскости треугольника. Уклон не может быть вычислен правильно, если линейные единицы измерения системы координат TIN используют угловые единицы измерения, например, десятичные градусы.

  • Линейные единицы измерения x, y и z должны быть выражены в одинаковых единицах, чтобы вычисления уклона и отмывки рельефа давали точные результаты. Если единицы измерения отличаются, а вертикальные и горизонтальные системы координат TIN определены, то автоматически будет определен соответствующий коэффициент z. Либо может использоваться параметр Коэффициент z для определения коэффициента конвертации, который будет применяться к значениям высот.

— Значения экспозиции выражены в градусах, при этом значение для Севера равно 0°. Значения возрастают в направлении по часовой стрелке и записываются в поле Aspect. Значение экспозиции -1 присваивается любому плоскому треугольнику в TIN.

  • Значения уклона могут быть выражены в градусах или процентах, а имя поля, в котором записываются эти значения, зависит от выбранного параметра Единицы уклона.

    • PERCENT—Значения уклона будут храниться в поле с именем Slope_Pct.

    • DEGREE—Значения уклона будут храниться в поле с именем Slope_Deg.

  • Значения отмывки отражают локализованный рельеф, созданный источником света, который предполагает азимут и вертикальный угол, указанные в параметре Отмывка. Для азимута значение 0° соответствует северу, значение яркости имеет диапазон от 0 до 255, где чем ниже значение, тем темнее.

  • **Параметр Поле значений тегов ** будет активен, только если TIN имеет явно заданные значения тегов.

Параметры

Подпись Объяснение Тип данных

Входная TIN

Набор данных TIN, который будет обработан.

TIN Layer

Выходной класс пространственных объектов

Класс объектов, который будет получен.

Feature Class

Единицы уклона

(Дополнительный)

Единицы измерения, использующиеся для вычисления уклона.

  • Percent–Slope is expressed as a percentage value. This is the default.

  • Degree–Slope is expressed as the angle of inclination from a horizontal plane.

String

Коэффициент Z

(Дополнительный)

Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.

Double

HILLSHADE азимут, высота

(Дополнительный)

Задает углы азимута и высоты источника света при применении эффекта отмывки для выходных данных векторного слоя. Значения азимута могут изменяться в диапазоне от 0 до 360 градусов, а высоты – от 0 до 90. Значения азимута 45 градусов и высоты 30 градусов записываются следующим образом: "HILLSHADE 45, 30".

String

Поле значения тега

(Дополнительный)

Имя поля в выходном объекте, в котором будет сохранено значение тега треугольника. По умолчанию этот параметр пустой, поэтому значения тегов не будут записываться в выходные данные.

String

Параметры среды

Текущая рабочая область, Выходная система координат, Экстент, Географические преобразования, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходной XY домен, Выходной Z домен, Выходное ключевое слово конфигурации, Автоподтверждение

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
