管理地址和道路特征数据

需具备位置参考许可方可使用。

ArcGIS Roads and Highways 支持通过公共地理数据库在线性参考系统 (LRS) 中管理和维护地址与道路特性数据。 Roads and Highways 可通过单一数据库中的“地址数据管理”解决方案配置为开箱即用，方法为通过将“地址数据管理”解决方案中的地址范围字段包含在一个要素类中，该要素类还用作 Roads and Highways 中心线要素类。您还可以自定义的方式支持地址数据，方法是在 LRS 中心线或 LRS 线事件上对地址信息进行建模。在“地址数据管理”解决方案配置和自定义数据模型配置中，必须使用 LRS 配置具有站点地址点的要素类。

在 ArcGIS 中，“地址数据管理”解决方案可用于维护和改进权威地址资料档案库。该解决方案包含一组功能，旨在帮助维护、改进和共享地址信息，支持社区内的服务和商业，例如 E911、许可和评估。

以下各节介绍了如何使用 ArcGIS Pro 中的工具结合 Roads and Highways 方案对地址信息进行建模，在单个地理数据库中维护和编辑 LRS 和“地址数据管理”解决方案。同时提供了加载数据和发布服务的指南，其中数据由这两种功能管理。

要求

如果 Roads and Highways 信息模型和“地址数据管理”解决方案中的所需要素类和表位于单个地理数据库中，则您可以使用开箱即用的数据模型，也可以自定义数据模型以使其满足组织的规则和要求。

“地址数据管理”解决方案数据模型

可以通过将“地址数据管理”解决方案部署到组织的 ArcGIS Enterprise 门户并将 LRS 数据加载到解决方案中来简化解决方案的部署过程。 配置地址要素类工具将中心线要素类与地点地址点要素类相关联，作为“地址数据管理”解决方案和 LRS 的一部分。

了解有关将“地址数据管理”解决方案部署到 Enterprise 门户的详细信息

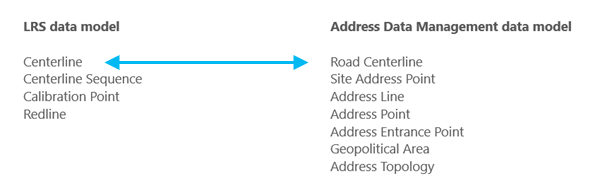

LRS 和地址数据管理数据模型

以下是 Roads and Highways 方案与“地址数据管理”解决方案集成所需的要素类：

中心线
中心线序列
校准点
红线

以下是与 Roads and Highways 集成所需的“地址数据管理”解决方案要素类：

道路中心线
地点地址点
地址行
地址点
地址入口点
地缘政治区域
地址拓扑

注:

可运行在“地址数据管理”解决方案中创建 LRS 工具，在包含现有道路中心线要素类的“地址数据管理”地理数据库中创建 LRS。

中心线要素类中必须存在以下字段，才能成功配置有 LRS 并利用一起配置的 Roads and Highways 和“地址数据管理”解决方案：


字段	数据类型	长度	IsNullable	描述
`FromLeft`	短整型或长整型	N/A	是	道路左侧的第一个地址
`ToLeft`	短整型或长整型	N/A	是	道路左侧的最后一个地址
`FromRight`	短整型或长整型	N/A	是	道路右侧的第一个地址
`ToRight`	短整型或长整型	N/A	是	道路右侧的最后一个地址
`FullName`	文本	N/A	是	道路名称

地点地址点要素类中必须存在以下字段，才能成功配置有 LRS 并利用一起配置的 Roads and Highways 和“地址数据管理”解决方案：


字段	数据类型	长度	IsNullable	描述
`AddressNumber`	短整型、长整型和文本型字段	N/A	是	地点地址号
`FullName`	文本	N/A	是	道路名称

自定义地址数据模型

要创建“地址数据管理”解决方案以外的自定义数据模型，请确保存在 LRS 所需的要素类和表。这包括中心线或线事件要素类，以及站点地址点要素类。

以下是 Roads and Highways 方案与自定义地址数据模型集成所需的要素类：

中心线或线事件
中心线序列
校准点
红线

需要站点地址点要素类才能与 Roads and Highways 集成。

以下字段必须在中心线或线事件要素类中，才能使用自定义地址数据模型通过 LRS 进行配置：


字段	数据类型	长度	IsNullable	描述
`FromLeft`	短整型或长整型	N/A	是	道路左侧的第一个地址
`ToLeft`	短整型或长整型	N/A	是	道路左侧的最后一个地址
`FromRight`	短整型或长整型	N/A	是	道路右侧的第一个地址
`ToRight`	短整型或长整型	N/A	是	道路右侧的最后一个地址
`RoadName`	文本	N/A	是	道路名称

站点地址点要素类中必须存在以下字段才能成功与 LRS 进行配置，并利用 Roads and Highways 和自定义地址数据模型：


字段	数据类型	长度	IsNullable	描述
`AddressNumber`	短整型、长整型和文本型字段	N/A	是	地点地址号
`RoadName`	文本	N/A	是	道路名称

注:

使用配置了 LRS 的自定义地址数据模型时，不包含“地址数据管理”解决方案的附加功能，例如专用属性规则、关系类、拓扑、特殊工作流等。这些功能可以在自定义地址数据模型中重新创建，但它们并不像“地址数据管理”解决方案那样支持开箱即用。

使用“地址数据管理”解决方案 ArcGIS Pro 工程配置、加载数据并发布 LRS

“地址数据管理”解决方案和 Roads and Highways 对于地理数据库中的部署都有特定的要求。

要在地理数据库中部署 Roads and Highways LRS 和“地址数据管理”解决方案，可以将 LRS 中心线要素类用作地址范围图层。

注:

确保正确的空间参考；x、y、z 和 m 公差；并为 Roads and Highways 和“地址数据管理”解决方案使用的要素类配置 x、y、z 和 m 分辨率，以正确配置 LRS。

将 LRS 中心线要素类用作地址范围图层以进行配置、加载和发布。

将“地址数据管理”解决方案部署到 Enterprise 门户。
下载并打开 Address Data Management ArcGIS Pro 工程。
在地址数据管理地理数据库的地址要素数据集中创建校准点要素类和红线要素类。在地址数据管理地理数据库中创建中心线序列表。

注:

要素类和表中的字段数据类型和长度必须遵守 LRS 数据模型要求。
使用基于现有数据集创建 LRS 工具并以道路中心线、校准点、红线和中心线序列图层作为输入。
运行配置地址要素类工具，将道路中心线和站点地址点要素类关联，作为“地址数据管理”解决方案和 LRS 的一部分。
使用追加工具将数据加载到道路中心线和地点地址点要素类中。

提示：

可在执行步骤 3 至 6 期间随时执行此步骤。
使用创建 LRS 网络工具创建 LRS 网络。如果您具有一个已预先配置为 LRS 网络的图层，则使用基于现有数据集创建 LRS 网络工具。
使用创建 LRS 事件工具创建 LRS 事件。如果您具有多个已预先配置为 LRS 事件的图层，则使用基于现有数据集创建 LRS 事件工具。
使用追加路径工具将数据加载到 LRS 网络中。

注:

当选中考虑现有中心线参数时，追加路径工具会考虑现有中心线。如果追加路径的位置上已存在 CenterlineID 值，现有中心线序列记录将使用追加的路径的 RouteID 值进行更新。
使用追加事件工具将数据加载到 LRS 事件中。
在服务中发布 LRS。

注:

当在服务中发布 LRS 时，企业级地理数据库连接文件必须使用分支版本化。地址要素数据集以及其他所需要素类和表必须在发布之前注册为分支版本化。

结合 LRS 和地址数据编辑

将 Roads and Highways LRS 和服务中的“地址数据管理”解决方案结合起来，可以使用 ArcGIS Pro 编辑由两者管理的数据。当使用来自单个地理数据库的 LRS 和地址数据编辑服务时，某些 LRS 编辑工作流程可能会有所不同，如以下部分所述。

使用分割工具分割中心线

如果将地址数据管理解决方案中的道路中心线要素类用作 LRS 中心线要素类，则图层中存在属性规则，用于在分割道路中心线时更新 FromLeft、ToLeft、FromRight 和 ToRight 属性值。此属性规则根据分割位置按比例更新地址值。

下图和表格显示了使用按点分割中心线工具分割之前的中心线：

使用分割工具分割中心线之前


OID	从左侧	到左侧	从右侧	到右侧
1	1120	1134	1117	1131

分割中心线后，FromLeft、ToLeft、FromRight 和 ToRight 属性值将更新。

下图和表格显示了分割操作之后的中心线及其属性。

使用分割工具分割中心线之后


OID	从左侧	到左侧	从右侧	到右侧
1	1120	1128	1117	1125
2	1130	1134	1127	1131

LRS 编辑分割的中心线

下图和表格显示了停用编辑活动之前的中心线和路线属性：

在使用停用编辑活动分割中心线之前


OID	路径 ID	从左侧	到左侧	从右侧	到右侧
1	Route1	1120	1134	1117	1131

该路径从路径起点到路径中间部分将停用。因此，中心线被分割，其 FromLeft、ToLeft、FromRight 和 ToRight 属性值会更新。

下图和表格显示了停用路径编辑活动之后的中心线及其属性：

在使用停用编辑活动分割中心线之后


OID	路径 ID	从左侧	到左侧	从右侧	到右侧
1	Route1	1120	1128	1117	1125
2	Route1	1130	1134	1127	1131

使用“合并中心线”工具进行中心线合并

使用合并中心线工具合并与同一路径关联的中心线时，RoadName 属性必须在各个中心线之间保持一致。将保留来自第一个（上游）中心线的 FromLeft 和 FromRight 属性值和来自最后一个（下游）中心线的 ToLeft 和 ToRight 属性值。

下图和下表显示了合并前的两条中心线：

合并中心线之前

OID	从左侧	到左侧	从右侧	到右侧	道路名称
1	1000	1010	2001	2011	1099
2	1012	1020	2013	2021	1099

合并中心线后，FromLeft、ToLeft、FromRight 和 ToRight 属性值将更新。

下图和下表显示了合并后的中心线：

合并中心线之后

OID	从左侧	到左侧	从右侧	到右侧	道路名称
1	1000	1020	2001	2021	1099

在 ArcGIS Pro 中编辑带有 LRS 和地址数据的服务

要编辑包含 LRS 和地址数据的服务，请完成以下步骤：

创建并更新任何用于 LRS 编辑活动的中心线：
在 FromLeft、ToLeft、FromRight、ToRight 和 RoadName 字段中提供属性值。
完成 LRS 编辑活动。
运行应用事件行为工具来更新关联的 LRS 数据。
验证地址拓扑以确保所有编辑均有效。
要创建或编辑 LRS 事件，请使用 ArcGIS Pro 中位置参考选项卡上的事件编辑工具，或使用 ArcGIS Experience Builder 中的位置参考微件。

LRS 和地址数据管理组合数据集中的分析功能

在单个地理数据库中配置 Roads and Highways LRS 和“地址数据管理”解决方案的另一个优点是道路系统上两种信息模型的组合分析功能。可以维护、更新和改进您的权威地址存储库，同时还可以维护、更新和改进您的权威道路数据。

高级叠加事件功能

当配置的地址范围图层用作叠加事件工具中的输入事件图层时，地址块分割类型参数可用。此参数用于指定在工具的动态分段过程中如何更新输入地址范围值。比例选项用于为分割位置的每个分段按比例更新地址范围值，最近地址点选项用于根据最新上游和下游地址点更新每个分段的地址范围值。

叠加事件场景

在下图中，中心线要素、速度线事件和标志点事件均与单一路径 S. Main St 相关联。中心线图层配置为地址范围图层。

“叠加事件”工具的输入图层

将在测量值 0 和 10 之间从左到右校准路径。中心线、速度和标志图层将出现在路径上，并具有以下部分中描述的输入和输出属性。

输入

下表显示了输入图层的属性：

中心线


中心线 ID	从左侧	到左侧	从右侧	到右侧	道路名称
RD-100	1000	1100	1001	1099	1099

速度限制


事件 ID	路径 ID	测量始于	测量止于	起始日期	结束日期	速度限制
速度 1	1099	0	4	1/1/2000	<空>	45
速度 2	1099	4	10	1/1/2000	<空>	35

符号


事件 ID	路径 ID	测量	起始日期	结束日期	标志类型
标志 1	1099	7	1/1/2000	<空>	停止

比例地址块分割类型输出

当将地址块分割类型参数设置为比例选项时，将按比例更新每个段的地址范围值。

朝向路径的校准方向移动（从左到右）：

第一段由限速事件 45 确定，该分段的起点为测量值 0，终点为测量值 4。
第二段由速度事件 40 确定，由于存在标志事件“停车”，因此该分段的起点为测量值 4，终点为测量值 5。
第三段由标志事件“停车”确定，位于测量值 7。
最后一段由限速事件 35 确定，起点为测量值 7，终点为测量值 10。

下图显示选择比例选项时的输出数据集：

“叠加事件”工具的输出数据集

下表详述了选择比例选项时的输出数据集：


路径 ID	类型	测量始于	测量止于	起始日期	结束日期	从左侧	到左侧	从右侧	到右侧	道路名称	速度限制	标志类型
1099	线	0	4	1/1/2000	<空>	1000	1040	1001	1039	1099	45	<空>
1099	线	4	7	1/1/2000	<空>	1042	1070	1041	1069	1099	35	<空>
1099	点	7	7	1/1/2000	<空>	<空>	<空>	<空>	<空>	1099	35	停止
1099	线	7	10	1/1/2000	<空>	1072	1100	1071	1099	1099	35	<空>

“最近地址点”地址块分割类型的输出

当将地址块分割类型参数设置为最近地址点选项时，将根据最近的上游和下游地点地址点为每个分段更新地址范围值。
