Extrudieren zwischen (3D Analyst Tools)

Zusammenfassung

Dient zum Erstellen von 3D-Features durch Extrudieren der einzelnen Eingabe-Features zwischen zwei TIN-Datasets (Triangulated Irregular Network).

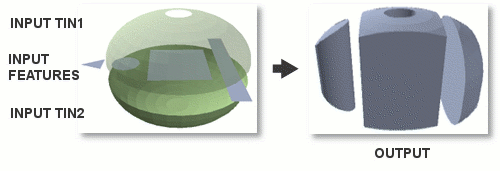

Abbildung

Abbildung: "ExtrudeBetween"

Verwendung

Nur der Teil der Eingabe-Features, die die XY-Ausdehnung beider TINs überlappen, wird in der Ausgabe dargestellt.
Die Geometrie der extrudierten Features hängt von der Geometrie der Eingabe-Features ab:
- Bei Linien- und Polygon-Eingabe-Features wird Multipatch-Geometrie erzeugt.
- Bei Punkt-Eingabe-Features wird Liniengeometrie erzeugt.
Wenn eines der Eingabe-Datasets lagegleiche Grenzen mit einem anderen Eingabe-Dataset aufweist, kann dieses Werkzeug möglicherweise keine gültige Ausgabe generieren. Wenn das Eingabe-Polygon lagegleiche Grenzen mit einer der TIN-Oberflächen aufweist, sollten Sie das Werkzeug Puffer verwenden, um die Form des Polygons leicht zu ändern. Wenn eine der TIN-Oberflächen eine lagegleiche Grenze mit der anderen TIN-Oberfläche in der Region aufweist, die mit dem Polygon überlappt, sollten Sie in ähnlicher Weise den TIN-Datenbereich modifizieren, indem Sie entweder mit der interaktiven Bearbeitung oder mit dem Werkzeug TIN-Domäne den TIN-Footprint als Polygon ausgeben, einen kleinen Puffer auf das Polygon anwenden und mit dem Werkzeug TIN bearbeiten das Polygon wieder in das TIN laden.

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das erste Eingabe-TIN.	TIN Layer
Eingabe-TIN	Das zweite Eingabe-TIN.	TIN Layer
Eingabe-Feature-Class	Die Features, die zwischen den TINs extrudiert werden.	Feature Layer
Ausgabe-Feature-Class	Die Ausgabe, in der die extrudierten Features gespeichert werden.	Feature Class

arcpy.3d.ExtrudeBetween(in_tin1, in_tin2, in_feature_class, out_feature_class)

Name	Erläuterung	Datentyp
in_tin1	Das erste Eingabe-TIN.	TIN Layer
in_tin2	Das zweite Eingabe-TIN.	TIN Layer
in_feature_class	Die Features, die zwischen den TINs extrudiert werden.	Feature Layer
out_feature_class	Die Ausgabe, in der die extrudierten Features gespeichert werden.	Feature Class

Codebeispiel

ExtrudeBetween: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.ExtrudeBetween("tin1", "tin2", "study_area.shp", "extrusion.shp")

ExtrudeBetween: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: ExtrudeBetween Example
Description: This script demonstrates how to use the
             ExtrudeBetween tool.
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
inTIN1 = "ceiling"
inTIN2 = "floor"
inPoly = "study_area.shp"

# Ensure output has a unique name
outMP = arcpy.CreateUniqueName("extrusion.shp")

# Run ExtrudeBetween
arcpy.ddd.ExtrudeBetween(inTIN1, inTIN2, inPoly, outMP)

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Ausdehnung, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
