Feature-Envelope in Polygon (Data Management Tools)
Zusammenfassung
Erstellt eine Feature-Class mit Polygonen, die jeweils den Envelope eines Eingabe-Features darstellen.

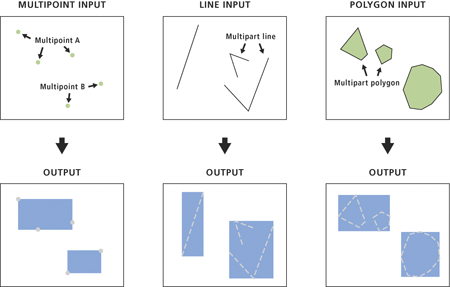

Abbildung
Verwendung
Die Attribute der Eingabe-Features werden in der Ausgabe-Feature-Class beibehalten. Ein neues Feld, ORIG_FID, wird der Ausgabe-Feature-Class hinzugefügt und auf die IDs des Eingabe-Features gesetzt.
Da der Envelope einer perfekten horizontalen Linie (parallel zur X-Achse) über die Höhe 0 und der Envelope einer perfekten vertikalen Linie (parallel zur Y-Achse) über die Breite 0 verfügt, hätte das Ergebnis-Polygon einer dieser Linien eine Fläche von 0. Ungültige Polygone dieser Art werden in der Ausgabe nicht aufgeführt. Dasselbe gilt für Teile eines Multipart-Linien-Features.
Die Eingabe-Features, die vom Typ "Multipoint", "Linie", "Polygon" oder "Annotation" sein können.
Feature Layer
Ausgabe-Feature-Class
Die Ausgabe-Polygon-Feature-Class.
Feature Class
Multipart-Features erstellen
(Optional)
Gibt an, ob ein Envelope für jedes ganze Multipart-Feature oder ein Envelope für jedes Teilelement eines Multipart-Features verwendet werden soll. Dieser Parameter wirkt sich nur auf die Ergebnisse von Multipart-Eingabe-Features aus.
Aktiviert—Verwendet einen Envelope für jedes Teilelement eines Multipart-Features; das Ergebnis-Polygon des Multipart-Features ist weiterhin ein Multipart.
Deaktiviert—Verwendet einen Envelope mit einem ganzen Multipart-Feature; deshalb ist das Ergebnis-Polygon ein Singlepart. Dies ist die Standardeinstellung.
Die Eingabe-Features, die vom Typ "Multipoint", "Linie", "Polygon" oder "Annotation" sein können.
Feature Layer
out_feature_class
Die Ausgabe-Polygon-Feature-Class.
Feature Class
single_envelope
(Optional)
Gibt an, ob ein Envelope für jedes ganze Multipart-Feature oder ein Envelope für jedes Teilelement eines Multipart-Features verwendet werden soll. Dieser Parameter wirkt sich nur auf die Ergebnisse von Multipart-Eingabe-Features aus.
MULTIPART—Verwendet einen Envelope für jedes Teilelement eines Multipart-Features; das Ergebnis-Polygon des Multipart-Features ist weiterhin ein Multipart.
SINGLEPART—Verwendet einen Envelope mit einem ganzen Multipart-Feature; deshalb ist das Ergebnis-Polygon ein Singlepart. Dies ist die Standardeinstellung.
Boolean
Codebeispiel
FeatureEnvelopeToPolygon: Beispiel 1 (Python-Fenster)
Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion FeatureEnvelopeToPolygon im Direkt-Modus verwendet wird.
FeatureEnvelopeToPolygon: Beispiel 2 (eigenständiges Skript)
Das folgende eigenständige Skript ist ein einfaches Beispiel für die Anwendung der Funktion FeatureEnvelopeToPolygon in einer Skriptumgebung.
# Name: FeatureEnvelopeToPolygon_Example2.py
# Description: Use FeatureEnvelopeToPolygon function to find
# the general extent of features.
# import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = "C:/data/urban_analysis.gdb"
# Set local variables
inFeatures = "houses"
outFeatureClass = "c:/output/output.gdb/houses_extent"
# Run FeatureEnvelopeToPolygon
arcpy.management.FeatureEnvelopeToPolygon(inFeatures, outFeatureClass,
"SINGLEPART")
