Minimale Begrenzungsgeometrie (Data Management Tools)

Zusammenfassung

Erstellt eine Feature-Class mit Polygonen, die eine bestimmte minimale Begrenzungsgeometrie einschließlich der einzelnen Eingabe-Features oder einer Gruppe von Eingabe-Features darstellen.

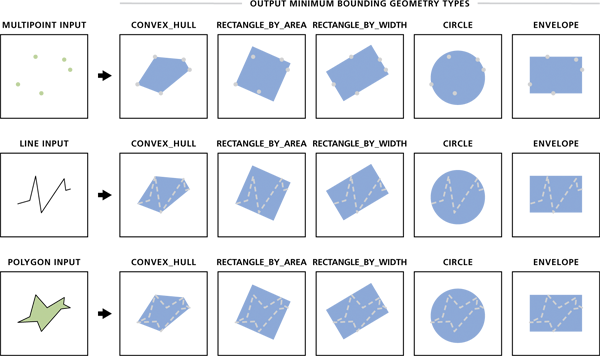

Abbildung

Verwendung

• Die Ausgabe-Polygon-Features und ihre Attribute hängen vom angegebenen Geometrie-Typ und der Gruppierungsoption ab.

• Der Parameter Gruppierungsoption wirkt sich wie folgt auf die Ausgabe-Polygone und die Attribute aus:

  • Mit Keine wird keines der Eingabe-Features gruppiert. Für jedes Eingabe-Feature wird ein Ausgabe-Polygon-Feature erstellt; die resultierenden Polygone überschneiden sich möglicherweise. Die Attribute der Eingabe-Features werden in der Ausgabe-Feature-Class beibehalten. Ein neues Feld, ORIG_FID, wird der Ausgabe-Feature-Class hinzugefügt und auf die IDs des Eingabe-Features gesetzt.

  • Mit Alle wird für alle Eingabe-Features ein Ausgabe-Polygon-Feature erstellt. Die Attribute der Eingabe-Features werden in der Ausgabe-Feature-Class nicht beibehalten.

  • Mit Liste wird jeder Satz von Eingabe-Features mit den gleichen Feldwerten in den angegebenen Gruppenfeldern als Gruppe behandelt. Für jede Gruppe wird ein Ausgabe-Polygon-Feature erstellt; die resultierenden Polygone überschneiden sich möglicherweise. Die Attribute der Eingabe-Features, die als Gruppenfelder dienen, werden in der Ausgabe-Feature-Class beibehalten.

• Jeder Geometrie-Typ kann durch eine oder mehrere eindeutige Messungen charakterisiert werden; diese können der Ausgabe, wie unten beschrieben, optional als neue Felder hinzugefügt werden. Breite, Länge und Durchmesserwerte sind in den Einheiten des Features; die Ausrichtungswinkel werden in Dezimalgrad im Uhrzeigersinn aus Norden angegeben. Das Präfix MBG_ gibt die minimale Begrenzungsgeometrie an.

  • Für die Optionen Rechteck nach Fläche und Rechteck nach Breite gibt es folgende neue Felder und Messwerte:

    • MBG_Width—Die Länge der kürzeren Seite des resultierenden Rechtecks.

    • MBG_Length—Die Länge der längeren Seite des resultierenden Rechtecks.

    • MBG_Orientation—Die Ausrichtung der längeren Seite des resultierenden Rechtecks.

  • Für die Option Envelope gibt es folgende neue Felder und Messwerte:

    • MBG_Width—Die Länge der kürzeren Seite des resultierenden Rechtecks.

    • MBG_Length—Die Länge der längeren Seite des resultierenden Rechtecks.

  • Für die Option Konvexe Hülle gibt es folgende neue Felder und Messwerte:

    • MBG_Width—Die kürzeste Entfernung zwischen zwei beliebigen Stützpunkten der konvexen Hülle. (Möglicherweise wird mehr als ein Paar Stützpunkte gefunden, verwendet wird aber das zuerst gefundene Paar.)

    • MBG_Length—Die längste Entfernung zwischen zwei beliebigen Stützpunkten der konvexen Hülle; diese Stützpunkte werden als Antipodenpaare oder Antipodenpunkte bezeichnet. (Möglicherweise wird mehr als ein Paar Stützpunkte gefunden, verwendet wird aber das zuerst gefundene Paar.)

    • MBG_APodX1—Die X-Koordinate des ersten Punktes der Antipodenpaare.

    • MBG_APodY1—Die Y-Koordinate des ersten Punktes der Antipodenpaare.

    • MBG_APodX2—Die X-Koordinate des zweiten Punktes der Antipodenpaare.

    • MBG_APodY2—Die Y-Koordinate des zweiten Punktes der Antipodenpaare.

    • MBG_Orientation—Die Ausrichtung auf die imaginäre Linie, die die Antipodenpaare verbindet.

  • Für die Option Kreis gibt es das folgende neue Feld und den folgenden neuen Messwert:

    • MBG_Diameter—Der Durchmesser des resultierenden Kreises.

• Es gibt Eingabe-Features, die zu ungültigen Ausgabe-Polygonen (mit Null-Flächen) führen würden. In diesen Fällen wird bei der Erstellung von Ausgabe-Polygonen ein kleiner von der Eingabe-Feature-XY-Toleranz abgeleiteter Wert als Breite, Länge oder Durchmesser verwendet. Diese Polygone dienen als Platzhalter zum Nachverfolgen von Features. Wenn die resultierenden Polygone bei Nutzung der standardmäßigen Polygonumrisslinie nicht sichtbar sind, wählen Sie eine dickere Umrisslinie aus. Beispiele für diese Fälle sind unter anderen folgende:

  • Wenn ein Multipoint-Feature nur einen Punkt enthält oder eine Gruppe solcher Features lagegleich ist, wird ein sehr kleines quadratisches Polygon um den Punkt für die Geometrie-Typen Rechteck nach Fläche, Rechteck nach Breite, Konvexe Hülle und Envelope erstellt; für den Geometrie-Typ Kreis ist es ein sehr kleiner Kreis. Zur Angabe dieser Fälle werden die Werte MBG_Width, MBG_Length, MBG_Orientation und MBG_Diameter auf 0 gesetzt.

  • Wenn ein Eingabe-Feature oder eine Gruppe von Eingabe-Features fehlerlos ausgerichtet ist (z. B. eine horizontale oder vertikale Linie oder ein 2-Punkt-Multipoint-Feature), wird um das Feature ein Rechteckpolygon mit einer sehr kleinen Breite erstellt. Dies gilt für die Geometrie-Typen Rechteck nach Fläche, Rechteck nach Breite, Konvexe Hülle und Envelope. Um diese Fälle anzugeben, wird der resultierende MBG_Width-Wert auf 0 gesetzt.

Parameter

• Dialog
• Python

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Eingabe-Features, die vom Typ "Punkt", "Multipoint", "Linie", "Polygon" oder "Multipatch" sein können.	Feature Layer
Ausgabe-Feature-Class	Die Ausgabe-Polygon-Feature-Class.	Feature Class
Geometrie-Typ (Optional)	Gibt an, welchen Typ von minimaler Begrenzungsgeometrie die Ausgabe-Polygone darstellen. Rechteck nach Fläche—Das Rechteck der kleinsten Fläche, das ein Eingabe-Feature umschließt. Dies ist die Standardeinstellung. Rechteck nach Breite—Das Rechteck der kleinsten Breite, das ein Eingabe-Feature umschließt. Konvexe Hülle—Das kleinste konvexe Polygon, das ein Eingabe-Feature umschließt. Kreis—Der kleinste Kreis, der den Envelpe eines Eingabe-Features umschließt. Envelope—Der Envelope eines Eingabe-Features.	String
Gruppierungsoption (Optional)	Gibt an, wie die Eingabe-Features gruppiert werden; jede Gruppe wird mit einem Ausgabe-Polygon umschlossen. Keine—Eingabe-Features werden nicht gruppiert. Dies ist die Standardeinstellung. Diese Option ist für Punkteingaben nicht verfügbar. Alle—Alle Eingabe-Features werden als eine Gruppe behandelt. Liste—Eingabe-Features werden auf Grundlage ihrer allgemeinen Werte im angegebenen Feld oder den Feldern im Gruppenfeldparameter gruppiert.	String
Gruppierungsfelder (Optional)	Das bzw. die Felder der Eingabe-Features, nach dem bzw. denen Features bei Auswahl von Liste unter Gruppierungsoption gruppiert werden. Für die Option Liste ist mindestens ein Gruppenfeld erforderlich. Alle Features, die im angegebenen Feld bzw. den Feldern den gleichen Wert haben, werden als Gruppe behandelt.	Field
Geometrieeigenschaften als Attribute zur Ausgabe hinzufügen (Optional)	Gibt an, ob geometrische Attribute in der Ausgabe-Feature-Class hinzugefügt oder weggelassen werden sollen. Aktiviert—Die geometrischen Attribute werden der Ausgabe-Feature-Class hinzugefügt. Deaktiviert—Sämtliche Eingabeattribute werden in der Ausgabe-Feature-Class weggelassen. Dies ist die Standardeinstellung.	Boolean

Umgebungen

Aktueller Workspace, Scratch-Workspace, Standard-Ausgabe-Z-Werte, M-Auflösung, M-Toleranz, Ausgabe-M-Domäne, Ausgabe-Z-Domäne, Ausgabe-Koordinatensystem, Ausdehnung, Ausgabe hat M-Werte, Ausgabe hat Z-Werte, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz

Lizenzierungsinformationen

• Basic: Ja
• Standard: Ja
• Advanced: Ja
