Linien an Stützpunkten teilen (Data Management Tools)

Zusammenfassung

Erstellt eine Polyline-Feature-Class durch Teilung von Eingabelinien oder Polygone an ihren Stützpunkten.

Abbildung

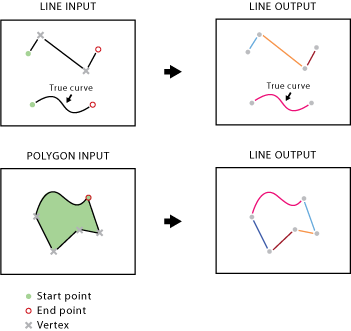

Abbildung: Werkzeug "Linien an Stützpunkten teilen"

Verwendung

Die Attribute der Eingabe-Features werden in der Ausgabe-Feature-Class beibehalten. Der Ausgabe-Feature-Class werden die folgenden Felder hinzugefügt:
- ORIG_FID—Speichert die Feature-ID der Eingabe-Features
- ORIG_SEQ—Speichert die Sequenznummer für jede Ausgabelinie, die der Reihenfolge der Segmente ab dem Startstützpunkt des Eingabe-Features folgt
Weist eine Eingabelinie nur zwei Stützpunkte auf, wird die Linie unverändert in die Ausgabe kopiert. Andernfalls wird jedes Segment zwischen aufeinanderfolgenden Stützpunkten zu einem Linien-Feature in der Ausgabe. Abhängig von der Anzahl der Stützpunkte, die die Eingabe-Features aufweisen, kann es sich bei der Ausgabe-Feature-Class um eine sehr viel größere Datei handeln.
Eine parametrische (echte) Kurvenlinie oder ein Segment wird nicht verdichtet und bleibt als Ausgabe-Linien-Feature eine echte Kurve. Dies gilt nicht für Shapefile-Daten.

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Eingabe-Linien- oder -Polygon-Features.	Feature Layer
Ausgabe-Feature-Class	Die Ausgabe-Line-Feature-Class	Feature Class

arcpy.management.SplitLine(in_features, out_feature_class)

Name	Erläuterung	Datentyp
in_features	Die Eingabe-Linien- oder -Polygon-Features.	Feature Layer
out_feature_class	Die Ausgabe-Line-Feature-Class	Feature Class

Codebeispiel

SplitLine: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion SplitLine im Direkt-Modus verwendet wird.

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.management.SplitLine("roads.shp", "c:/output/output.gdb/roads_split")

SplitLine: Beispiel 2 (eigenständiges Skript)

Das folgende eigenständige Skript ist ein Beispiel für die Anwendung der Funktion SplitLine in einer Skriptumgebung.

# Name: SplitLine_Example2.py
# Description: Split a bus line feature at its vertices (bus stops)
#              and find a midpoint of each new line for further analysis.

# import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
inFeatures = "buslines.shp"
outFeatureClass = "c:/output/output.gdb/buslines_segments"
midPtsFeatureClass = "c:/output/output.gdb/buslines_segments_midPts"

# Run SplitLine to get new lines, each of which is between two bus stops
arcpy.management.SplitLine(inFeatures, outFeatureClass)

# Run FeatureVerticesToPoints to find a midpoint for every new line
arcpy.management.FeatureVerticesToPoints(outFeatureClass,
                                         midPtsFeatureClass, "MID")

# Comments: You can add attribute information, such as driving time,
#           to the midpoint feature class and display the attributes
#           as an alternative label for each line between two bus stops.

Umgebungen

Aktueller Workspace, Scratch-Workspace, Standard-Ausgabe-Z-Werte, M-Auflösung, M-Toleranz, Ausgabe-M-Domäne, Ausgabe-Z-Domäne, Ausgabe-Koordinatensystem, Ausdehnung, Ausgabe hat M-Werte, Ausgabe hat Z-Werte, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz

Lizenzierungsinformationen

Basic: Nein
Standard: Nein
Advanced: Ja
