Trabajar con identificadores de unidad
Un identificador de unidad, Id. de unidad o unidad, es una etiqueta utilizada para identificar y distinguir componentes individuales — como puertos, ranuras o hilos — contenidos dentro de un único equipo. Los identificadores de unidad se aplican a todos los componentes dentro de un equipo. En el caso de los contenedores de unidades de cruce, cada identificador de unidad es único para el equipo en el que está contenido. Sin embargo, los contenedores de unidades de eje permiten identificadores de unidad duplicados para admitir situaciones como el empalme a mitad de tramo. Los identificadores de unidad se administran en la parte superior de la jerarquía de contención de un equipo, que agrupa lógicamente los activos en un objeto de cruce no espacial cuando su tipo de activo tiene asignada la categoría de red Identificable por unidad.
A pesar de su nombre, un identificador de unidad no es un Id. global único que haga referencia a un registro específico de la base de datos. En cambio, actúan como una abstracción local que permite diferenciar un componente de otro dentro del contexto del equipo en el que está contenido. Por ejemplo, el puerto 1 y el puerto 2 de un conmutador determinado se distinguen por sus identificadores de unidad (Id. de unidad 1 y 2, respectivamente), pero estas mismas etiquetas pueden aparecer en cualquier otro interruptor de la red sin generar conflictos.
Estos identificadores se utilizan junto con esquemas de color para diferenciar objetos agrupados que comparten un conjunto de atributos (como puertos en una tarjeta o fibras en un cable) para modelar la conectividad de cada puerto o hebra de fibra individual.

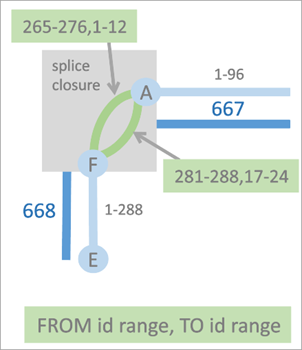

El ejemplo anterior ilustra cómo se pueden usar los identificadores de unidad para definir la conectividad entre objetos de cruce y eje no espaciales en un circuito. Las dos asociaciones de conectividad mostradas mediante líneas verdes se utilizan para modelar la conectividad entre los objetos de cruce A y F. La asociación de conectividad superior conecta las unidades 265–276 en el lado FROM del objeto de cruce F con las unidades 1–12 en el lado TO del objeto de cruce A de la asociación. La asociación de conectividad inferior modela la conectividad entre las unidades 281–288 en el lado FROM del objeto de cruce F con las unidades 17–24 en el lado TO del objeto de cruce A de la asociación. La conectividad se establece entre los rangos de Id. de unidad de objetos mediante el panel Modificar asociaciones y se expone en el panel Trazado para permitirle especificar el rango de Id. de unidad en el que se debe aplicar el punto de inicio, el punto de parada o la barrera al ejecutar un trazado de Ruta o Conectado.
Tres categorías de red permiten trabajar con los identificadores de unidad: Contenedor de unidades de cruce, Contenedor de unidades de eje e Identificable por unidad. Las entidades asignadas a la categoría Contenedor de unidades de cruce o Contenedor de unidades de eje actúan como contenedores de unidades, controlando la asignación de unidades de las entidades identificables por unidad dentro de su jerarquía de contención.
Las entidades de dispositivo y los objetos de cruce se pueden asignar a la categoría Contenedor de unidades de cruce, mientras que las líneas y los objetos de eje se pueden asignar a la categoría Contenedor de unidades de eje. Las entidades Contenedor de unidades de eje utilizan el campo Max Content Unit ID para restringir el número de unidades dentro de su jerarquía de contención.
Cuando se crea una red de dominio de telecomunicaciones, se agrega un campo de atributo Next unit ID a las clases Dispositivo, Objeto de eje y Objeto de cruce. Las entidades asignadas a cualquiera de las categorías de contenedor de unidades utilizan este campo para controlar la asignación de Id. de unidad a los objetos con la categoría Identificable por unidad dentro de su jerarquía de contención. Cuando se crea un objeto de cruce con la categoría Identificable por unidad como contenido de un contenedor de unidades, recibe un Id. de unidad basado en el valor de secuencia NEXTUNITID del contenedor, que se actualiza cada vez que se modifican los Id. de unidad mediante ediciones o al reservar Id. de unidad.

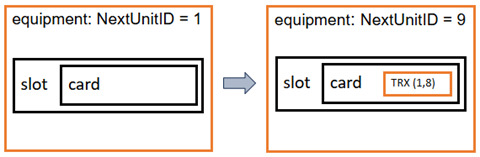

Para ilustrar esto, piense en un escenario en el que tiene que crear un nuevo equipo con el tipo de activo TelcoDevice, al que le ha asignado la categoría de red Contenedor de unidades de cruce. Esto actualiza el atributo Next unit ID con una secuencia que emipeza en 1. A continuación, crea una ranura y una tarjeta, seguidas de un transceptor (TRX) con 8 puertos que utilizan un tipo de activo de objeto de cruce (al que previamente ha asignado la categoría de red Identificable por unidad) para finalizar la jerarquía de contención. Al transceptor se le asignan Id. de secuencia desde el contenedor de unidades para empezar desde la unidad 1 hasta la unidad 8, actualizando el valor del atributo First unit del objeto a 1 y el valor del atributo Last unit a 8, después de lo cual el valor del atributo Next unit ID del equipo se incrementaría a 9.
Es posible que varias entidades identificables por unidad participen en la jerarquía de contención de una entidad con varias entidades de contenedor de unidades. Cuando existen varios contenedores de unidades en la jerarquía de contención de una entidad identificable por unidad, se utiliza un trazado poligonal ascendente desde el identificador de unidad para ubicar el primer contenedor de unidades en la jerarquía de contención del objeto para administrar los identificadores de unidad correspondientes al objeto.

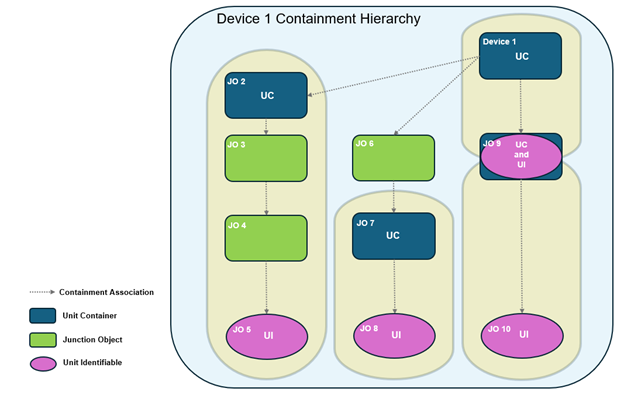

Para ilustrar esto, el diagrama anterior muestra todas las entidades que forman parte del contenido del Dispositivo de telecomunicaciones 1 y que participan en su jerarquía de contención. Aunque el Dispositivo de telecomunicaciones 1 contiene varias entidades identificables por unidad, este contenedor de unidades solo gestiona los identificadores de unidad de JO9. Esto se debe a que el Dispositivo 1 también tiene contenido asignado a la categoría Contenedor de unidades de cruce. Se destaca un objeto de cruce en particular (JO9) porque tiene asignadas las categorías Contenedor de unidades de cruce e Identificable por unidad, con sus identificadores de unidad administrados por el valor de atributo Next unit ID en el Dispositivo 1 mientras que también administra los identificadores de unidad para JO10. En este escenario, JO2, JO7 y JO9 administran los identificadores de unidad para JO5, JO8 y JO10, respectivamente.
Administrar identificadores de unidad con el panel Operaciones de Id. de unidad
Los Id. de unidad se utilizan en varios flujos de trabajo, que incluyen la creación de jerarquías de equipos que contienen entidades identificables por unidad, el establecimiento de conectividad entre objetos mediante el panel Modificar asociaciones o al habilitar la topología de red, así como al especificar el rango de identificadores de unidad que se utilizará para el punto de inicio, el punto de parada o las barreras en el panel Trazado. Esta sección proporciona una vista general de cómo puede administrar los identificadores de unidad de las entidades de su red de dominio de telecomunicaciones mediante el panel Operaciones de Id. de unidad.
El panel Operaciones de Id. de unidad proporciona cuatro operaciones que pueden ejecutarse en entidades de contenedor de unidades e identificables por unidad de una red de dominio de telecomunicaciones para administrar identificadores de unidad:
Consulta
Reservar Id. de unidad
Restablecer Id. de unidad
Cambiar tamaño de Id. de unidad
Las operaciones Consulta, Reservar Id. de unidad y Restablecer Id. de unidad son compatibles con una entidad de contenedor de unidades seleccionada, mientras que la operación Cambiar tamaño de Id. de unidad funciona con una entidad identificable por unidad seleccionada.
Requerimientos
Para trabajar con identificadores de unidad en el panel Operaciones de Id. de unidad, es necesario cumplir los siguientes requisitos:
Al Elemento activo se le debe asignar la categoría de contenedor de unidades o identificable por unidad y debe hacer referencia a una entidad de una red de dominio de telecomunicaciones.
La topología de red debe habilitarse.
Consultar identificadores de unidad en un equipo
La operación Consulta devuelve las unidades correspondientes a la entidad de contenedor de unidades seleccionada y proporciona información sobre si hay huecos presentes en las unidades de contención. Con el tiempo, pueden aparecer huecos en el espacio de la Id. de unidad debido al reemplazo regular de tarjetas y puertos en el equipo. En escenarios en los que se requiere un orden estricto de los Id. de unidad respecto a las ranuras de puerto, la operación Consulta puede ser útil para identificar estos huecos y poder abordarlos.
Para utilizar la operación Consulta en el panel, siga estos pasos:
Con una red de servicios en un mapa activo, haga clic en la pestaña Red de servicios en la cinta.
La pestaña Red de servicios está activada.
En la pestaña, en el grupo Circuitos de telecomunicaciones, haga clic en Administrar Id. de unidad.
Aparece el panel Operaciones de Id. de unidad aparece con la herramienta Agregar entidades activa.
En el mapa, seleccione una entidad con un tipo de activo asignado a la categoría de red Contenedor de unidades de cruce o Contenedor de unidades de eje.
Para las entidades espaciales de la clase de dispositivo, utilice la herramienta Agregar entidades para seleccionar la entidad en el mapa.
Para objetos de cruce o eje no espaciales, utilice la herramienta Agregar selección para rellenar el Elemento activo con filas seleccionadas de la tabla de atributos.
Cuando se haya rellenado el Elemento activo, las opciones Consulta, Reservar Id. de unidad y Restablecer Id. de unidad estarán disponibles en el menú desplegable Operación.
Haga clic en la operación Consulta del menú desplegable y haga clic en Aplicar.

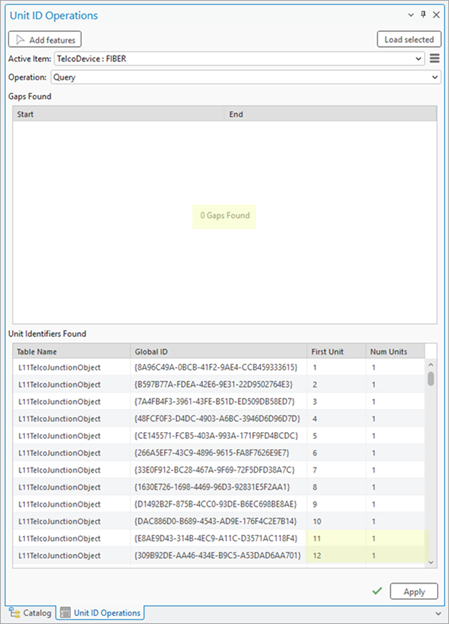

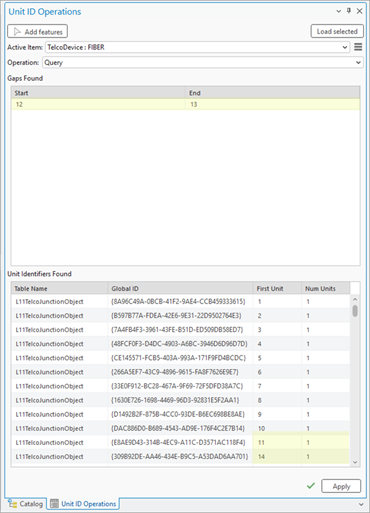

Se consulta la entidad de contenedor de unidad y se devuelven todas las entidades de identificador de unidad contenidas. La sección Huecos encontrados muestra todos los huecos identificados en el espacio del identificador de unidad, mientras que la sección Identificadores de unidad encontrados muestra los identificadores de unidad administrados por la entidad de contenedor de unidades. Puede hacer clic con el botón derecho en las entidades identificables por unidad devueltas en el panel y hacer clic en Seleccionar
para seleccionarlas en la tabla de atributos, o copiar el Id. global para utilizarlo en otro lugar.
Reservar Id. de unidad en un equipo
La operación Reservar Id. de unidad le permite crear un hueco intencional de Id. de unidad en una entidad de contenedor de unidades. Imagine un escenario en el que usted y otro editor están trabajando para agregar tarjetas y puertos a un equipo nuevo. Si los puertos que desea agregar deben estar en las posiciones de la 11 a la 15, pero el valor de secuencia Next unit ID actual de la entidad de contenedor de unidades es 6, se puede usar la operación Reservar Id. de unidad para insertar un intervalo que empieza en Primera unidad 6 y termina en Última unidad 10. Después de esta operación, el valor de Next unit ID en el contenedor es 11. Cuando luego cree las asociaciones de contención para los 5 puertos, se les asignarán correctamente los valores del 11 al 15 para sus valores de atributo First unit. El otro editor podría entonces utilizar los huecos existentes al realizar su trabajo creando la asociación de contención a partir de la Primera unidad 6.
Para utilizar la operación Reservar Id. de unidad en el panel, siga estos pasos:
Con una red de servicios en un mapa activo, haga clic en la pestaña Red de servicios en la cinta.
La pestaña Red de servicios está activada.
En la pestaña, en el grupo Circuitos de telecomunicaciones, haga clic en Administrar Id. de unidad.
Aparece el panel Operaciones de Id. de unidad aparece con la herramienta Agregar entidades activa.
En el mapa, seleccione una entidad con un tipo de activo asignado a la categoría de red Contenedor de unidades de cruce.
Para las entidades espaciales de la clase de dispositivo, utilice la herramienta Agregar entidades para seleccionar la entidad en el mapa.
Para objetos de cruce o eje no espaciales, utilice la herramienta Agregar selección para rellenar el Elemento activo con filas seleccionadas de la tabla de atributos.
Cuando se haya rellenado el Elemento activo, las opciones Consulta, Reservar Id. de unidad y Restablecer Id. de unidad estarán disponibles en el menú desplegable Operación.
Haga clic en la operación Reservar Id. de unidad del menú desplegable.

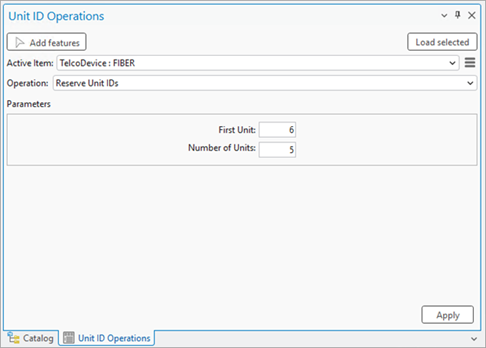

Para Primera unidad, proporcione un valor para especificar la unidad en la que empezará el hueco insertado.
Para la última unidad, proporcione un valor para especificar la última unidad en el intervalo que se debe reservar.
Haga clic en Aplicar.
Se ha insertado un hueco en el espacio del identificador de unidad para la entidad de contenedor de unidades y se ha actualizado el valor del atributo Next unit ID en el contenedor de unidades. Si se inserta el hueco en un espacio de identificador existente, los identificadores existentes se extienden para empezar con Next unit ID y los valores From first unit o To first unit de cualquier objeto de eje conectado a los objetos de cruce actualizados se actualizan para mantener la conectividad y hacer referencia a los nuevos Id. de unidad.
Restablecer Id. de unidad para un equipo
La operación Restablecer Id. de unidad se puede utilizar para restablecer los Id. de unidad asociados a una entidad de contenedor de unidades seleccionada. Esto se hace para condensar el espacio de identificador de unidad y eliminar huecos, o para abordar posibles problemas de incoherencia de datos (por ejemplo, registros identificables por unidad que no están sincronizados con el contenedor de unidades).
Cuando se ejecuta, esta operación elimina los huecos existentes para el contenido del contenedor de unidades y restablece el valor del atributo Next unit ID en el mismo contenedor. Por ejemplo, imagine un escenario en el que se descubren huecos en el ejemplo de la operación Consulta ilustrado en el diagrama siguiente.
Puede utilizar la operación Restablecer Id. de unidad para eliminar el espacio existente que comienza en la primera unidad 50 y termina en la última unidad 54, reduciendo los valores de la primera unidad en 5.
Una vez completado, el valor del atributo Next unit ID para el dispositivo de telecomunicaciones de fibra se actualiza de 55 a 50, y los valores From first unit o To first unit de cualquier objeto de eje conectado a los objetos de cruce actualizados se restablecen para mantener la conectividad.
Para utilizar la operación Restablecer Id. de unidad en el panel, siga estos pasos:
Con una red de servicios en un mapa activo, haga clic en la pestaña Red de servicios en la cinta.
La pestaña Red de servicios está activada.
En la pestaña, en el grupo Circuitos de telecomunicaciones, haga clic en Administrar Id. de unidad.
Aparece el panel Operaciones de Id. de unidad aparece con la herramienta Agregar entidades activa.
En el mapa, seleccione una entidad con un tipo de activo asignado a la categoría de red Contenedor de unidades de cruce.
Para las entidades espaciales de la clase de dispositivo, utilice la herramienta Agregar entidades para seleccionar la entidad en el mapa.
Para objetos de cruce o eje no espaciales, utilice la herramienta Agregar selección para rellenar el Elemento activo con filas seleccionadas de la tabla de atributos.
Cuando se haya rellenado el Elemento activo, las opciones Consulta, Reservar Id. de unidad y Restablecer Id. de unidad estarán disponibles en el menú desplegable Operación.

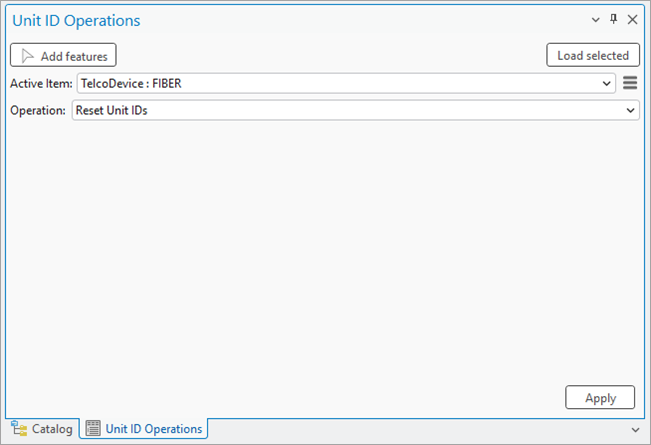

Haga clic en la operación Restablecer Id. de unidad del menú desplegable.
Haga clic en Aplicar.
Se restablece el espacio de identificador de unidad para la entidad de contenedor de unidades seleccionada y se eliminan los huecos existentes. El valor del atributo Next unit ID del contenedor de unidades se actualiza y los valores De first unit o To first unit de cualquier objeto de eje conectado a los objetos de cruce actualizados se restablecen para mantener la conectividad.
Cambiar el tamaño del número de unidades asociadas a un identificador de unidad
La operación Cambiar tamaño de Id. de unidad se habilita cuando se selecciona un objeto asignado a la categoría de red Identificable por unidad. Esta operación se utiliza para modificar el número de unidades asociadas a una entidad identificable por unidad, ya sea aumentando o reduciendo el valor de la última unidad asociada al objeto, y proporciona un método para ajustar la información de Id. de unidad de los objetos después de crearlos.
Para utilizar la operación Cambiar tamaño de Id. de unidad en el panel, siga estos pasos:
Con una red de servicios en un mapa activo, haga clic en la pestaña Red de servicios en la cinta.
La pestaña Red de servicios está activada.
En la pestaña, en el grupo Circuitos de telecomunicaciones, haga clic en Administrar Id. de unidad.
Aparece el panel Operaciones de Id. de unidad aparece con la herramienta Agregar entidades activa.
En el mapa, seleccione una entidad con un tipo de activo asignado a la categoría de red Contenedor de unidades de cruce.
Para las entidades espaciales de la clase de dispositivo, utilice la herramienta Agregar entidades para seleccionar la entidad en el mapa.
Para objetos de cruce o eje no espaciales, utilice la herramienta Agregar selección para rellenar el Elemento activo con filas seleccionadas de la tabla de atributos.
Cuando se rellena el Elemento activo, la opción Cambiar tamaño de Id. de unidad se muestra en el menú desplegable Operación.
Haga clic en la operación Cambiar tamaño de Id. de unidad del menú desplegable.

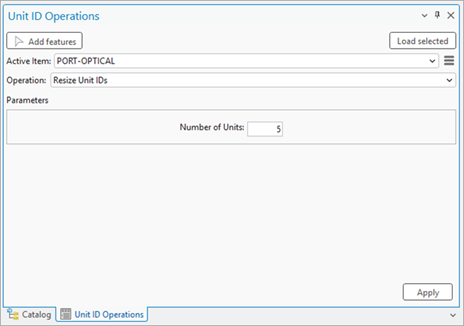

Para la última unidad, especifique el valor en que debe aumentar o disminuir el último valor de unidad asignado a la entidad identificable de la unidad seleccionada.
Haga clic en Aplicar.
El número de unidades asociadas a la entidad identificable por unidad aumenta o disminuye, y el valor del atributo Last unit del objeto se actualiza. El valor del atributo Next unit ID de la entidad de contenedor de unidades se actualiza para reflejar este cambio.
