Curvas de nivel de superficie (Herramientas de 3D Analyst)

Resumen

Crea líneas de curvas de nivel derivadas de una superficie de dataset de terreno, TIN o LAS.

Más información sobre cómo funciona el Curvas de nivel de superficie

Ilustración

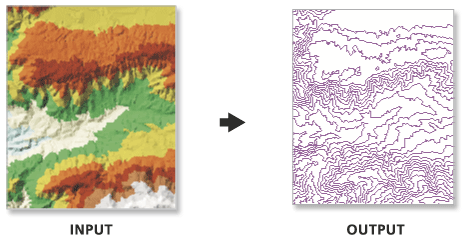

Ilustración de Curvas de nivel TIN

Uso

La clase de entidad de salida es 2D y contiene un atributo con valores de curvas de nivel.
Utilice las opciones de intervalo y curvas de nivel base para ajustar la extensión y resolución de la clase de entidad de salida.
Utilice los datos del campo de curva de nivel para convertir la clase de entidad a 3D.
En ciertos casos, la última línea de curvas de nivel válida puede no producirse al crear curvas de nivel usando superficies TIN. Esta es una limitación algorítmica común en programas informáticos de generación de curvas de nivel. Para asegurarse de que se generen todas las curvas de nivel válidas, agregue un valor negativo muy pequeño al campo Curvas de nivel basepara desplazar ligeramente los datos.
El parámetro Factor z solo afecta a los resultados de rásteres y TIN, no de datasets de terreno. Al trabajar con datasets de terreno puede especificar un intervalo de curvas de nivel que tenga el factor z incorporado. Por ejemplo, si quiere un intervalo de curvas de nivel de un pie y la superficie de su dataset de terreno está en metros, especifique un intervalo de curvas de nivel de 0,3048. También puede convertir el dataset de terreno a un ráster o TIN mediante las herramientas de geoprocesamiento De terreno a ráster o De terreno a TIN.

Etiqueta	Explicación	Tipo de datos
Superficie de entrada	Superficie TIN, de terreno o de dataset LAS que se procesa.	LAS Dataset Layer; Terrain Layer; TIN Layer
Clase de entidad de salida	Clase de entidad que se generará.	Feature Class
Intervalo de curvas de nivel	El intervalo entre las curvas de nivel.	Double
Curva de nivel base (Opcional)	Define el valor Z de inicio desde el que se suma o resta el intervalo de curvas de nivel para delinear las curvas de nivel. El valor predeterminado es 0,0.	Double
Campo de curva de nivel (Opcional)	El campo que almacena el valor de curvas de nivel asociado con cada línea en la clase de entidad de salida.	String
Precisión del campo de curva de nivel (Opcional)	La precisión del campo de curvas de nivel. Cero especifica un entero y los números 1 a 9 indican cuántas posiciones decimales contiene el campo. Por defecto, el campo es un entero (0).	Long
Intervalo de índice (Opcional)	Las curvas de nivel de índice se utilizan normalmente como una ayuda cartográfica para visualizar las líneas de curvas de nivel. El intervalo de índice es generalmente cinco veces más grande que el intervalo de curvas de nivel. El uso de este parámetro agrega un campo de entero definido por el Campo del intervalo del índice a la tabla de atributos de la clase de entidad de salida, en donde un valor de 1 denota las curvas de nivel de índice.	Double
Campo del intervalo del índice (Opcional)	Nombre del campo utilizado para identificar curvas de nivel de índice. Esto solo se utiliza si el Intervalo de índice está definido. Por defecto, el nombre del campo es `Index`.	String
Factor Z (Opcional)	El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.	Double
Resolución de nivel de pirámide (Opcional)	La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.	Double

arcpy.3d.SurfaceContour(in_surface, out_feature_class, interval, {base_contour}, {contour_field}, {contour_field_precision}, {index_interval}, {index_interval_field}, {z_factor}, {pyramid_level_resolution})

Nombre	Explicación	Tipo de datos
in_surface	Superficie TIN, de terreno o de dataset LAS que se procesa.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Clase de entidad que se generará.	Feature Class
interval	El intervalo entre las curvas de nivel.	Double
base_contour (Opcional)	Define el valor Z de inicio desde el que se suma o resta el intervalo de curvas de nivel para delinear las curvas de nivel. El valor predeterminado es 0,0.	Double
contour_field (Opcional)	El campo que almacena el valor de curvas de nivel asociado con cada línea en la clase de entidad de salida.	String
contour_field_precision (Opcional)	La precisión del campo de curvas de nivel. Cero especifica un entero y los números 1 a 9 indican cuántas posiciones decimales contiene el campo. Por defecto, el campo es un entero (0).	Long
index_interval (Opcional)	Las curvas de nivel de índice se utilizan normalmente como una ayuda cartográfica para visualizar las líneas de curvas de nivel. El intervalo de índice es generalmente cinco veces más grande que el intervalo de curvas de nivel. El uso de este parámetro agrega un campo de entero definido por el `index_interval_field` a la tabla de atributos de la clase de entidad de salida, en donde un valor de 1 denota las curvas de nivel de índice.	Double
index_interval_field (Opcional)	Nombre del campo utilizado para identificar curvas de nivel de índice. Esto solo se utiliza si el `index_interval` está definido. Por defecto, el nombre del campo es `Index`.	String
z_factor (Opcional)	El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.	Double
pyramid_level_resolution (Opcional)	La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.	Double

Muestra de código

Ejemplo 1 de SurfaceContour (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceContour("sample.gdb/featuredataset/terrain", "contour.shp", 10)

Ejemplo 2 de SurfaceContour (secuencia de comandos independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: SurfaceContour Example
Description: This script demonstrates how to use the
             SurfaceContour tool.

****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
inSurface = "sample.gdb/featuredataset/terrain"
outContour = arcpy.CreateUniqueName("contour.shp")

# Run SurfaceContour
arcpy.ddd.SurfaceContour(inSurface, outContour, 10)

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Resolución XY, Tolerancia XY, Dominio XY de salida, Palabra clave CONFIG de salida, Auto ejecución, Minimizar el uso de la memoria durante el análisis en terrenos

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
