Dominio del TIN (Herramientas de 3D Analyst)

Resumen

Crea una clase de entidad de línea o polígono que representa la zona de interpolación de un dataset de red irregular de triángulos (TIN).

Ilustración

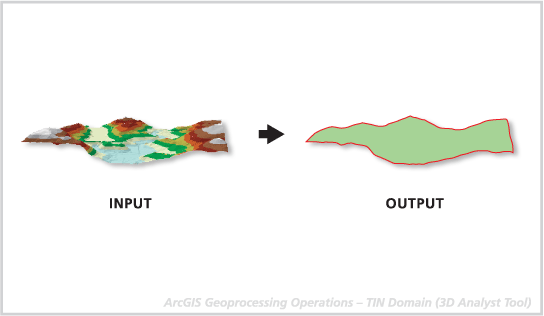

Figura del dominio de TIN — Dominio de TIN

Uso

Es posible generar una envoltura convexa (el polígono de delimitación mínimo) alrededor de un conjunto de puntos. Si no se utilizan polígonos de recorte ni de eliminación para definir la TIN, el dominio es equivalente a la envoltura convexa.
La geometría de salida se incluye en un único registro de entidad y puede ser una geometría única o compuesta por varias partes, dependiendo de la naturaleza de la zona de interpolación. Por ejemplo, si la zona de interpolación está formada por islas o contiene huecos, la geometría resultante será de varias partes.

Nota:

Los polígonos 3D solo contienen valores de elevación a lo largo del perímetro de las entidades, ya que las partes interiores del polígono no incluirán ningún vértice. Cuando se dibujan en 3D con un relleno de área, los vértices limítrofes se conectan arbitrariamente en triángulos para su representación. A menos que el polígono sea plano, ya sea con pendiente u horizontal, es poco probable que el relleno represente en forma precisa la superficie interior. Por este motivo, se recomienda dibujar polígonos 3D no planos sin simbología de relleno.

Etiqueta	Explicación	Tipo de datos
TIN de entrada	Dataset TIN que se procesará.	TIN Layer
Clase de entidad de salida	Clase de entidad que se generará.	Feature Class
Tipo de clase de entidad de salida	La geometría de la clase de entidad de salida. Line—The output will be a z-enabled line feature class. Polygon—The output will be a z-enabled polygon feature class.	String

arcpy.3d.TinDomain(in_tin, out_feature_class, out_geometry_type)

Nombre	Explicación	Tipo de datos
in_tin	Dataset TIN que se procesará.	TIN Layer
out_feature_class	Clase de entidad que se generará.	Feature Class
out_geometry_type	La geometría de la clase de entidad de salida. `LINE`—The output will be a z-enabled line feature class. `POLYGON`—The output will be a z-enabled polygon feature class.	String

Muestra de código

Ejemplo 1 de TinDomain (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinDomain('tin', 'tin_domain.shp', out_geometry_type='POLYGON')

Ejemplo 2 de TinDomain (script independiente)

En el siguiente ejemplo se muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Resolución XY, Tolerancia XY, Resolución Z, Tolerancia Z, Dominio Z de salida, Auto ejecución, Dominio XY de salida

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
