Etiqueta de polígono del TIN (Herramientas de 3D Analyst)

Resumen

Crea entidades de polígono utilizando valores de etiqueta en un dataset de red irregular de triángulos (TIN).

Ilustración

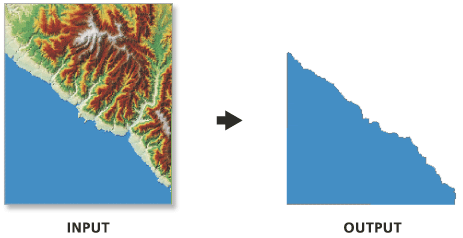

Ilustración de Etiqueta de polígono de TIN

Uso

Es posible asignar valores de etiquetas utilizando un campo entero en una clase de entidad de polígono cargando el polígono en la TIN como tipo de superficie valuefill.
A los triángulos que no tienen una etiqueta definida explícitamente se les asigna el valor predeterminado de 0.
Todos los triángulos contiguos con un valor de etiqueta idéntico se almacenarán en una única entidad poligonal.
El valor de la etiqueta se denotará como un atributo en la clase de entidad de salida.

Etiqueta	Explicación	Tipo de datos
TIN de entrada	Dataset TIN que se procesará.	TIN Layer
Clase de entidad de salida	Clase de entidad que se generará.	Feature Class
Campo del valor tag (Opcional)	El nombre del campo que almacena el atributo de etiqueta en la clase de entidad de salida. El nombre predeterminado del campo es Tag_Value.	String

arcpy.3d.TinPolygonTag(in_tin, out_feature_class, {tag_field})

Nombre	Explicación	Tipo de datos
in_tin	Dataset TIN que se procesará.	TIN Layer
out_feature_class	Clase de entidad que se generará.	Feature Class
tag_field (Opcional)	El nombre del campo que almacena el atributo de etiqueta en la clase de entidad de salida. El nombre predeterminado del campo es Tag_Value.	String

Muestra de código

Ejemplo 1 de TinPolygonTag (ventana en Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.TinPolygonTag("tin", "tin_polytag.shp", tag_field="LanduseCode")

Ejemplo 2 de TinPolygonTag (script independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: TinPolygonTag Example
Description: This script demonstrates use of the
             TinPolygonTag tool to extract tag information
             from each TIN in the target workspace.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
TagField = "Code"

# Create list of TINs
TINList = arcpy.ListDatasets("*", "Tin")

# Verify the presence of TINs in the list
if TINList:
    # Iterate through the list of TINs
    for dataset in TINList:
        # Define the name of the output file
        Output = dataset + "_domain.shp"
        # Run TinPolygonTag
        arcpy.ddd.TinPolygonTag(dataset, Output, TagFieldField)
    print("Finished.")
else:
    print("No TIN files reside in {0}".format(env.workspace))

Entornos

Espacio de trabajo actual, Sistema de coordenadas de salida, Extensión, Transformaciones geográficas, Resolución XY, Tolerancia XY, Resolución Z, Tolerancia Z, Dominio Z de salida, Palabra clave CONFIG de salida, Auto ejecución, Dominio XY de salida

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
