Triángulo del TIN (Herramientas de 3D Analyst)
Resumen
Exporta caras de triángulo desde un dataset de TIN hasta entidades poligonales y proporciona la pendiente, el aspecto y atributos opcionales de sombreado y valores de etiqueta para cada triángulo.

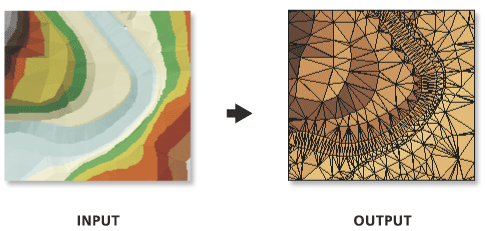

Ilustración
Uso
Los cálculos de pendiente y aspecto se basan en el plano del triángulo. La pendiente no se puede calcular correctamente si la unidad lineal del sistema de coordenadas de la TIN utiliza medidas angulares, como grados decimales.
Las unidades lineales XY y Z deben estar en la misma unidad de medida para que los cálculos de pendientes y sombreado proporcionen resultados precisos. Si las unidades difieren, pero la TIN tiene definidos sus sistemas de coordenadas verticales y horizontales, se determina automáticamente un factor z adecuado. De lo contrario, el parámetro Factor z se puede usar para definir explícitamente el factor de conversión que se aplica a los valores de elevación.
Los valores de aspecto se expresan en grados y asumen que el norte equivale a 0°. Los valores aumentan en sentido horario y se registran en el campo Aspect. Se asigna un valor de aspecto de -1 para cualquier triángulo plano en la TIN.
La pendiente puede devolverse en grados o porcentaje y el nombre del campo en el que se registran los valores depende de la selección realizada en el parámetro Unidades de pendiente:
PERCENT—Los valores de pendiente se almacenan en un campo llamado
Slope_Pct.DEGREE—Los valores de pendiente se almacenan en un campo llamado
Slope_Deg.
Los valores de sombreado reflejan el relieve localizado que produce una fuente de luz que asume el acimut y el ángulo vertical especificados en el parámetro Sombreado. Se asume que 0° es norte para el acimut, y el valor de brillo se expresa entre 0 y 255; cuanto menor es el número, más oscuro es el tono.
**El parámetro **Campo de valor de etiqueta solo está activo si la TIN tiene valores de etiqueta que hayan sido explícitamente definidos.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
TIN de entrada |
Dataset TIN que se procesará. |
TIN Layer |
|
Clase de entidad de salida |
Clase de entidad que se generará. |
Feature Class |
|
Unidades de pendiente (Opcional) |
Las unidades de medida que se utilizan para calcular la pendiente.
|
String |
|
Factor Z (Opcional) |
El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada. |
Double |
|
Acimut de sombreado, altitud (Opcional) |
Especifica los ángulos acimut y de altitud del origen de luz al aplicar un efecto de sombreado para la salida de la capa de entidades. El acimut puede abarcar de 0 a 360 grados, mientras que la altitud puede abarcar de 0 a 90. Un acimut de 45 grados y una altitud de 30 grados se ingresará como «HILLSHADE 45, 30» |
String |
|
Campo del valor de etiqueta (Opcional) |
El nombre de campo en la entidad de salida que almacena el valor de etiqueta del triángulo. Este parámetro está vacío por defecto, lo que resulta en valores de etiqueta no escritos en la salida. |
String |
Entornos
Espacio de trabajo actual, Sistema de coordenadas de salida, Extensión, Transformaciones geográficas, Resolución XY, Tolerancia XY, Resolución Z, Tolerancia Z, Dominio XY de salida, Dominio Z de salida, Palabra clave CONFIG de salida, Auto ejecución
Información de licenciamiento
- Basic: Requiere 3D Analyst
- Standard: Requiere 3D Analyst
- Avanzado: Requiere 3D Analyst
