Enveloppes d’entités vers polygones (Outils de gestion des données)
Résumé
Crée une classe d’entités contenant des polygones, qui représentent chacun l’enveloppe d’une entité en entrée.

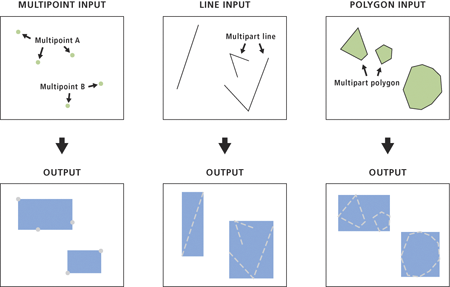

Illustration
Utilisation
Les attributs des entités en entrée seront conservés dans la classe d’entités ponctuelles en sortie. Un nouveau champ, ORIG_FID, sera ajouté à la classe d’entités en sortie et défini sur les ID d’entité en entrée.
Étant donné que l’enveloppe d’une ligne parfaitement horizontale (parallèle à l’axe des x) a une hauteur égale à zéro et que l’enveloppe d’une ligne parfaitement verticale (parallèle à l’axe des y) a une largeur égale à zéro, le polygone qui résulte de l’une ou l’autre ligne aura une surface nulle ; les polygones de ce type ne sont pas valides et sont omis dans la sortie. Il en va de même pour une partie d’entité linéaire multi-parties.
Entités en entrée qui peuvent être multi-points, linéaires, surfaciques ou annotation.
Feature Layer
Classe d’entités en sortie
Classe d'entités surfaciques en sortie.
Feature Class
Créer des entités multi-parties
(Facultatif)
Spécifie s’il faut utiliser une enveloppe pour chaque entité multi-parties entière ou une enveloppe par partie d’une entité multi-parties. Ce paramètre affecte uniquement les résultats d’entités en entrée multi-parties.
Activé—Utilise une enveloppe pour chaque partie d’une entité multi-parties ; le polygone obtenu reste multi-parties.
Décoché—Utilise une enveloppe qui contient une entité multi-parties entière ; le polygone obtenu est donc en une seule partie. Il s’agit de l’option par défaut.
Entités en entrée qui peuvent être multi-points, linéaires, surfaciques ou annotation.
Feature Layer
out_feature_class
Classe d'entités surfaciques en sortie.
Feature Class
single_envelope
(Facultatif)
Spécifie s’il faut utiliser une enveloppe pour chaque entité multi-parties entière ou une enveloppe par partie d’une entité multi-parties. Ce paramètre affecte uniquement les résultats d’entités en entrée multi-parties.
MULTIPART—Utilise une enveloppe pour chaque partie d’une entité multi-parties ; le polygone obtenu reste multi-parties.
SINGLEPART—Utilise une enveloppe qui contient une entité multi-parties entière ; le polygone obtenu est donc en une seule partie. Il s’agit de l’option par défaut.
Boolean
Exemple de code
Exemple 1 d’utilisation de la fonction FeatureEnvelopeToPolygon (fenêtre Python)
Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction FeatureEnvelopeToPolygon en mode immédiat.
Exemple 2 d’utilisation de la fonction FeatureEnvelopeToPolygon (script autonome)
Le script autonome ci-après est un exemple d’application simple de la fonction FeatureEnvelopeToPolygon dans un environnement de scripts.
# Name: FeatureEnvelopeToPolygon_Example2.py
# Description: Use FeatureEnvelopeToPolygon function to find
# the general extent of features.
# import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = "C:/data/urban_analysis.gdb"
# Set local variables
inFeatures = "houses"
outFeatureClass = "c:/output/output.gdb/houses_extent"
# Run FeatureEnvelopeToPolygon
arcpy.management.FeatureEnvelopeToPolygon(inFeatures, outFeatureClass,
"SINGLEPART")
