Convertir des diagrammes contextuels de statistiques spatiales pour affichage sur le Web (Outils de statistiques spatiales)

Résumé

Prépare des diagrammes contextuels interactifs pour affichage sur le Web, en les enregistrant sous forme d’images jointes à une classe d’entités.

Plusieurs outils des boîtes à outils Spatial Statistics (Statistiques spatiales) et Space Time Pattern Mining (Exploration des modèles spatio-temporels) créent des classes d’entités en sortie qui incluent un champ HTML_CHART. Si vous cliquez sur une entité contenant ce champ, un diagramme interactif apparaît dans la fenêtre contextuelle. Toutefois, si vous partagez cette classe d’entités en tant que couche Web sur ArcGIS Online et que vous cliquez sur une entité dans Map Viewer, le diagramme n’apparaît pas dans les fenêtres contextuelles. Cet outil crée une classe d’entités qui contient les diagrammes contextuels sous forme d’images jointes. Si la classe d’entités avec des images jointes est partagée en tant que service Web sur ArcGIS Online, les diagrammes apparaissent dans les fenêtres contextuelles de la couche d’entités Web.

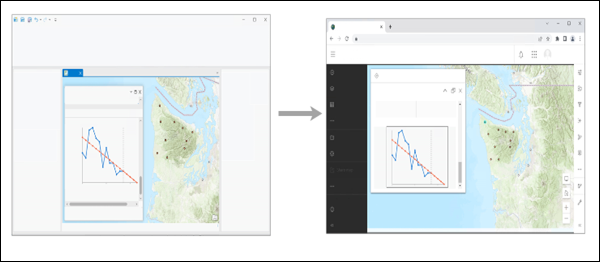

Illustration

Utilisation

• Cet outil accepte la classe d’entités en sortie des outils suivants : Local Bivariate Relationships (Relations bivariées locales), Causal Inference Analysis (Analyse d’inférence causale), Estimate Time to Event (Estimer le temps de survenue), Time Series Smoothing (Lissage de séries chronologiques), Change Point Detection (Détection des points de changement), Forest Based Forecast (Prévision basée sur une forêt), Time Series Clustering (Agrégation de séries chronologiques), Curve Fit Forecast (Prévision par ajustement de courbe), Exponential Smoothing Forecas (Prévision par lissage exponentiel), Time Series Cross Correlation (Corrélation croisée des séries chronologiques) et Evaluate Forecasts by Location (Évaluer les prévisions par localisation).

• Cet outil n’accepte pas les fichiers de cube spatio-temporel netCDF en entrée. Pour utiliser les résultats de l’analyse et de la prévision qui sont stockés dans un cube spatio-temporel comme entrée pour cet outil, exécutez l’outil Visualize Space Time Cube in 2D (Visualiser un cube spatio-temporel en 2D) et créez une classe d’entités qui active les fenêtres contextuelles.

• La classe d’entités en sortie de cet outil doit avoir le même rendu que la classe d’entités en entrée. Si le rendu est différent, réappliquez-le à l’aide de l’outil Apply Symbology From Layer (Appliquer la symbologie d’une couche). Utilisez la classe d’entités en entrée comme valeur du paramètre Symbology Layer (Couche de symbologie) et la classe d’entités en sortie comme valeur du paramètre Input Layer (Couche en entrée).

• Par défaut, l’outil utilise la moitié des cœurs disponibles. Modifiez l’environnement Parallel Processing Factor (Facteur de traitement parallèle) pour modifier le nombre de cœurs qui seront utilisés par l’outil.

• Pour partager la sortie de cet outil en tant que couche Web, vous devez vous connecter à votre compte ArcGIS Online ou ArcGIS Enterprise dans ArcGIS Pro, puis partager les couches en tant que couche Web. Les privilèges de votre compte doivent vous permettre de publier des couches d’entités hébergées.

• Pour voir les diagrammes en ligne, visualisez la couche d’entités Web dans Map Viewer. Les diagrammes ne s’affichent pas si la couche Web est visualisée dans Map Viewer Classic.

• Si les fenêtres contextuelles dans Map Viewer ne contiennent pas d’image d’un diagramme, vous devrez peut-être les configurer. Cliquez sur la couche, puis sur Pop-ups (Fenêtres contextuelles) dans la barre d’outils (claire) Settings (Paramètres). Cliquez sur Add content (Ajouter du contenu) et sélectionnez l’option Attachments (Pièces jointes). Les diagrammes apparaissent désormais dans les fenêtres contextuelles.

• La classe d’entités en sortie de l’outil Time Series Smoothing (Lissage de séries chronologiques) contient des entités avec une valeur vide, <Null>, dans le champ Time Series HTML Pop-up. Aucune image n’est jointe aux entités ayant ce champ vide dans la classe d’entités en sortie. Dans Map Viewer, vous pouvez appliquer une expression de filtre pour supprimer les entités dont le champ Time Series HTML Pop-up est vide.

• Si vous exécutez l’outil et que les étiquettes de l’axe X se chevauchent dans les diagrammes, exécutez de nouveau l’outil et cochez le paramètre Rotate X Axis Labels (Pivoter les étiquettes de l’axe X). Ce paramètre réduit le chevauchement des étiquettes de l’axe X en les faisant pivoter de 20 degrés.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Classe d’entités dont le champ HTML_CHART contient le code HTML pour créer un diagramme contextuel. La classe d’entités doit avoir un ObjectID 32 bits - Les ID d’objet 64 bits ne sont pas pris en charge.	Feature Layer
Entités en sortie	Classe d’entités en sortie qui contiendra le diagramme contextuel de chaque entité, enregistré en tant qu’image jointe.	Feature Class
Largeur (Facultatif)	Largeur, en pixels, de chaque image jointe.	Long
Hauteur (Facultatif)	Hauteur, en pixels, de chaque image jointe.	Long
Pivoter les étiquettes de l’axe X (Facultatif)	Spécifie si les étiquettes de l’axe X pivoteront. Activé—Les étiquettes de l’axe X pivoteront de 20 degrés. Décoché—Les étiquettes de l’axe X ne pivoteront pas. Il s’agit de l’option par défaut.	Boolean

Environnements

Facteur de traitement parallèle

Informations de licence

• Basic: Oui
• Standard: Oui
• Advanced: Oui
