Пересечение 3D-линии с поверхностью (Инструменты 3D Analyst)

Краткая информация

Вычисляет геометрическое пересечение между 3D линейными объектами и одной или несколькими поверхностями и отображает его в качестве точек и сегментов линейных объектов.

Иллюстрация

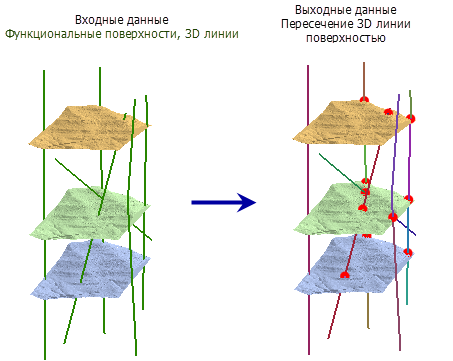

Иллюстрация инструмента Пересечение 3D-линии поверхностью

Использование

В класс выходных линейных объектов будут записаны все входные линейные объекты, даже если они не пересекаются с поверхностью.
В классе выходных линейных объектов имеются следующие поля:
- OID_ORG—Значение OBJECTID из исходного линейного 3D-объекта.
- SURF_FROM—Поверхность, на которой начинается сегмент 3D-линии
- SURF_TO—Поверхность, на которой нарисован сегмент 3D-линии
В дополнительном классе выходных точечных объектов имеются следующие поля:
- OID_LINE—Значение OBJECTID из исходного линейного 3D-объекта
- SURFACE—Название поверхности, на которой сгенерирована точка пересечения
- DIST_ALONG—Расстояние от начала 3D-линии до точки пересечения

Подпись	Объяснение	Тип данных
Входные линейные объекты	Входные 3D линейные объекты.	Feature Layer
Входные поверхности	Одна или несколько поверхностей, которые будут использоваться для определения пересечений. В качестве входных данных поддерживаются наборы данных растров и TIN.	Mosaic Layer; Raster Layer; TIN Layer
Выходные линии	Выходные линейные объекты, которые представляют входные линейные объекты, разбитые в точках пересечения с поверхностью.	Feature Class
Выходные точки (Дополнительный)	Дополнительные точечные объекты, которые представляют пересечения входных линий с поверхностью.	Feature Class

arcpy.3d.Intersect3DLineWithSurface(in_line_features, in_surfaces, out_line_feature_class, {out_point_feature_class})

Имя	Объяснение	Тип данных
in_line_features	Входные 3D линейные объекты.	Feature Layer
in_surfaces [in_surfaces,...]	Одна или несколько поверхностей, которые будут использоваться для определения пересечений. В качестве входных данных поддерживаются наборы данных растров и TIN.	Mosaic Layer; Raster Layer; TIN Layer
out_line_feature_class	Выходные линейные объекты, которые представляют входные линейные объекты, разбитые в точках пересечения с поверхностью.	Feature Class
out_point_feature_class (Дополнительный)	Дополнительные точечные объекты, которые представляют пересечения входных линий с поверхностью.	Feature Class

Пример кода

Intersect3DLineWithSurface, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Intersect3DLineWithSurface, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

import arcpy

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходное ключевое слово конфигурации, Автоподтверждение, Выходной XY домен, Выходной Z домен, Минимизировать ресурсы памяти, используемые в процессе анализа terrain.

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
