LAS в мультиточки (Инструменты 3D Analyst)

Краткая информация

Создает мультиточечные объекты с использованием одного или нескольких файлов лазерного сканирования.

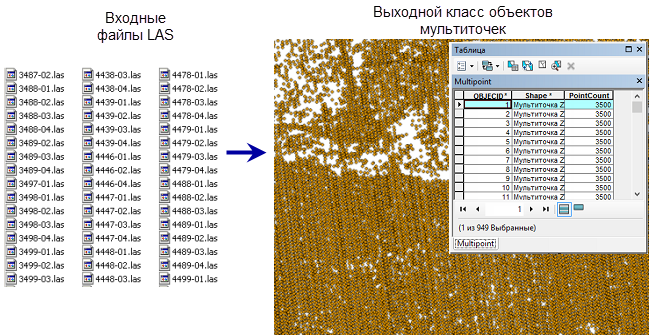

Иллюстрация

Иллюстрация инструмента LAS в мультиточки

Использование

Этот инструмент поддерживает файлы ZLAS и LAS версий от 1.0 до 1.4.
Подписи кодов классов, приведенные в свойствах слоев и каталогов набора данных LAS, соответствуют обозначениям классов, указанным в спецификациях ASPRS LAS 1.4. Данная схема классификации ориентирована на лидарную аэросъемку и содержит:
- Классы, связанные с предварительно заданными объектами: например, 2 соответствует земле
- Классы, значения которых не заданы, но зарезервированы для последующего использования ASPRS
- Классы, которые могут быть назначены любому другому объекту
Фильтры точек слоя набора данных LAS, параметры интерактивного редактирования и подписи символов по умолчанию отражают подписи кодов классов спецификации формата LAS.

Более подробно о классификации лидарных точек.
Формат LAS поддерживает хранение множества заданных атрибутов для каждой точки лидара. Если вы не знаете, какие атрибуты доступны в данном наборе файлов LAS, воспользуйтесь набором данных LAS для просмотра свойств файла LAS.
При загрузке нескольких атрибутов LAS в базу данных Oracle необходимо убедиться в том, что все ключевые слова DBTUNE для параметра attribute_binary настроены на использование больших двоичных объектов (BLOB), а не LONGRAW. Это связано с тем, что атрибуты LAS загружаются как объекты BLOB, и Oracle не поддерживает несколько объектов BLOB в таблицах LONGRAW. Для получения справки свяжитесь с администратором базы данных Oracle.

Подпись	Объяснение	Тип данных
Входные данные	Файлы LAS или ZLAS, которые будут импортированы в класс объектов мультиточек. Если указана папка, будут импортированы все содержащиеся в ней файлы LAS. На панели Геообработка в качестве входных данных можно указать папку, выбрав ее в проводнике и перетащив в поле ввода параметра.	Folder; File
Выходной класс пространственных объектов	Класс объектов, который будет получен.	Feature Class
Средний интервал между точками	Среднее 2D расстояние между точками во входном файле или файлах. Это может быть аппроксимация. Если области были отобраны при разных плотностях, задайте меньший интервал. Значение должно быть указано в единицах проекции выходной системы координат.	Double
Коды классов (Дополнительный)	Коды классификации, которые будут использоваться в качестве фильтра запроса для точек данных LAS. Допускаются значения в диапазоне от 0 до 255. По умолчанию фильтры не применены.	Long
Значения отраженного сигнала (Дополнительный)	Значения отраженных сигналов, которые будут использоваться для фильтрации точек LAS, импортируемых в объекты-мультиточки. Все отраженные сигналы–Любые отраженные сигналы Первый отраженный сигнал–1 Второй отраженный сигнал–2 Третий отраженный сигнал–3 Четвертый отраженный сигнал–4 Пятый отраженный сигнал–5 Шестой отраженный сигнал–6 Седьмой отраженный сигнал–7 Восьмой отраженный сигнал–8 Последний отраженный сигнал–Последние отраженные сигналы	String
Входные имена атрибутов (Дополнительный)	Свойства точек LAS, значения которых будут сохранены в полях BLOB выходной атрибутивной таблицы. Если получившиеся объекты будут использоваться в наборе данных terrain, сохраненные атрибуты могут быть использованы для присвоения символов. Столбец Имя обозначает имя поля, которое будет использоваться для хранения указанных атрибутов. Поддерживаются следующие свойства LAS: Столбцы таблицы значений: Keyword–The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. Intensity–The intensity property will be stored. Return number–The return number property will be stored. Number of returns per pulse–The number of returns per pulse property will be stored. Scan direction flag–The scan direction flag property will be stored. Edge of flightline–The edge of flightline property will be stored. Classification–The classification property will be stored. Scan angle rank–The scan angle rank property will be stored. File marker–The file marker property will be stored. User data value–The user data value property will be stored. GPS time–The GPS time property will be stored. Red band–The red band property will be stored. Green band–The green band property will be stored. Blue band–The blue band property will be stored. Name–The name of the field that will be used to store the specified attributes.	Value Table
Система координат (Дополнительный)	Система координат входного файла LAS.	Coordinate System
Суффикс (Дополнительный)	Суффикс файлов, которые будут импортированы из входной папки. Этот параметр также необходим, когда папка указана в качестве входных данных.	String
Коэффициент Z (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
Включить подпапки (Дополнительный)	Сканирует подпапки, если в качестве входных данных указана папка, содержащая вложенные папки. Выходной класс объектов будет содержать строку для каждого найденного файла в структуре директории. Отмечено–Все LAS-файлы в поддиректориях входной папки преобразуются в объекты мультиточки. Не отмечено–Только LAS-файлы во входной папке преобразуются в объекты мультиточки. Используется по умолчанию.	Boolean

arcpy.3d.LASToMultipoint(input, out_feature_class, average_point_spacing, {class_code}, {return}, {attribute}, {input_coordinate_system}, {file_suffix}, {z_factor}, {folder_recursion})

Имя	Объяснение	Тип данных
input [input,...]	Файлы LAS или ZLAS, которые будут импортированы в класс объектов мультиточек. Если указана папка, будут импортированы все содержащиеся в ней файлы LAS. На панели Геообработка в качестве входных данных можно указать папку, выбрав ее в проводнике и перетащив в поле ввода параметра.	Folder; File
out_feature_class	Класс объектов, который будет получен.	Feature Class
average_point_spacing	Среднее 2D расстояние между точками во входном файле или файлах. Это может быть аппроксимация. Если области были отобраны при разных плотностях, задайте меньший интервал. Значение должно быть указано в единицах проекции выходной системы координат.	Double
class_code [class_code,...] (Дополнительный)	Коды классификации, которые будут использоваться в качестве фильтра запроса для точек данных LAS. Допускаются значения в диапазоне от 0 до 255. По умолчанию фильтры не применены.	Long
return [return,...] (Дополнительный)	Значения отраженных сигналов, которые будут использоваться для фильтрации точек LAS, импортируемых в объекты-мультиточки. `ANY_RETURNS`–Любые отраженные сигналы `1`–1 `2`–2 `3`–3 `4`–4 `5`–5 `6`–6 `7`–7 `8`–8 `LAST_RETURNS`–Последние отраженные сигналы	String
attribute [[keyword, name],...] (Дополнительный)	Свойства точек LAS, значения которых будут сохранены в полях BLOB выходной атрибутивной таблицы. Если получившиеся объекты будут использоваться в наборе данных terrain, сохраненные атрибуты могут быть использованы для присвоения символов. Столбец Имя обозначает имя поля, которое будет использоваться для хранения указанных атрибутов. Поддерживаются следующие свойства LAS: Столбцы таблицы значений: `Keyword`–The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. `INTENSITY`–The intensity property will be stored. `RETURN_NUMBER`–The return number property will be stored. `NUMBER_OF_RETURNS`–The number of returns per pulse property will be stored. `SCAN_DIRECTION_FLAG`–The scan direction flag property will be stored. `EDGE_OF_FLIGHTLINE`–The edge of flightline property will be stored. `CLASSIFICATION`–The classification property will be stored. `SCAN_ANGLE_RANK`–The scan angle rank property will be stored. `FILE_MARKER`–The file marker property will be stored. `USER_BIT_FIELD`–The user data value property will be stored. `GPS_TIME`–The GPS time property will be stored. `COLOR_RED`–The red band property will be stored. `COLOR_GREEN`–The green band property will be stored. `COLOR_BLUE`–The blue band property will be stored. `Name`–The name of the field that will be used to store the specified attributes.	Value Table
input_coordinate_system (Дополнительный)	Система координат входного файла LAS.	Coordinate System
file_suffix (Дополнительный)	Суффикс файлов, которые будут импортированы из входной папки. Этот параметр также необходим, когда папка указана в качестве входных данных.	String
z_factor (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
folder_recursion (Дополнительный)	Сканирует подпапки, если в качестве входных данных указана папка, содержащая вложенные папки. Выходной класс объектов будет содержать строку для каждого найденного файла в структуре директории. `RECURSION`–Все LAS-файлы в поддиректориях входной папки преобразуются в объекты мультиточки. `NO_RECURSION`–Только LAS-файлы во входной папке преобразуются в объекты мультиточки. Используется по умолчанию.	Boolean

Пример кода

LASToMultipoint пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.LASToMultipoint("001.las", "Test.gdb/feature_dataset/sample_1", 1.5,
                        "2", "ANY_RETURNS", "INTENSITY", "Coordinate Systems"\
                        "/Projected Coordinate Systems/UTM/NAD 1983/NAD 1983 "\
                        "UTM Zone 17N.prj", "las", 1)

LASToMultipoint пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Параметры среды

Текущая рабочая область, Выходная система координат, Географические преобразования, Экстент, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходное ключевое слово конфигурации, Автоподтверждение, Выходной XY домен, Выходной Z домен

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
