Surface Contour (Инструменты 3D Analyst)
Краткая информация
Создает изолинии на основе поверхности набора данных terrain, TIN или LAS.
Узнайте больше о том, как работает инструмент Изолинии поверхности

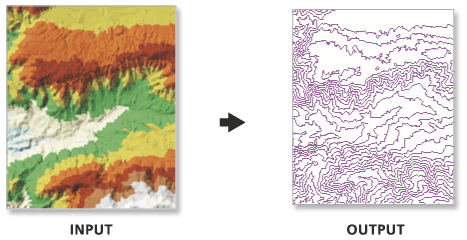

Иллюстрация
Использование
Выходной класс объектов является двумерным и содержит атрибут со значениями изолиний.
Используйте опции интервальной и базовой изолинии для настройки экстента и разрешения выходного класса объектов.
Используйте данные поля изолиний для преобразования класса объектов в 3D.
В некоторых случаях при создании изолиний с использованием поверхностей TIN может не получиться создать последнюю допустимую изолинию. Это алгоритмическое ограничение, характерное для программного обеспечения построения изолиний. Чтобы обеспечить создание всех корректных изолиний, добавьте очень небольшое отрицательное значение в поле Базовая изолиния, чтобы немного сместить данные.
Параметр Коэффициент Z влияет только на результаты для растров и TIN, а не для наборов данных terrain. При работе с наборами данных terrain можно задать интервал изолиний, в который встроен коэффициент Z. Например, если нужен интервал изолиний в один фут, а поверхность вашего набора данных terrain задана в метрах, укажите интервал изолиний равным 0,3048. Вы также можете преобразовать набор данных terrain в растр или TIN, используя инструменты геообработки Terrain в растр или Terrain в TIN.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входная поверхность |
Поверхность TIN, набора данных terrain или LAS, которые будут обработаны. |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
Выходной класс пространственных объектов |
Класс объектов, который будет получен. |
Feature Class |
|
Интервал изолиний |
Интервал между изолиниями. |
Double |
|
Базовая изолиния (Дополнительный) |
Определяет начальное Z-значение, к которому интервал изолинии либо добавляется, либо из которого он вычитается для получения очерченных изолиний. Значение по умолчанию равно 0.0. |
Double |
|
Поле изолиний (Дополнительный) |
Поле, в котором хранится значение изолинии, связанное с каждой линией выходного класса пространственных объектов. |
String |
|
Точность поля изолиний (Дополнительный) |
Точность поля изолиний. Ноль обозначает целое число, а числа от 1 до 9 указывают количество десятичных знаков в поле. По умолчанию поле будет целочисленным (0). |
Long |
|
Интервал индекса (Дополнительный) |
Индексные изолинии обычно используются в картографии для упрощения визуализации изолиний. Индексный интервал обычно в пять раз больше высоты сечения. При использовании этого параметра в таблицу атрибутов выходного класса пространственных объектов добавляется целочисленное поле, определяемое Полем интервала индекса, в котором значение 1 обозначает индексные изолинии. |
Double |
|
Поле интервала индекса (Дополнительный) |
Имя поля, используемого для идентификации индексных изолиний. Это будет использоваться только в случае, когда задан Индексный интервал. По умолчанию это поле называется |
String |
|
Коэффициент Z (Дополнительный) |
Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения. |
Double |
|
Уровень пирамидных слоев (Дополнительный) |
Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение. |
Double |
Параметры среды
Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Выходной XY домен, Выходное ключевое слово конфигурации, Автоподтверждение, Минимизировать ресурсы памяти, используемые в процессе анализа terrain.
Информация о лицензировании
- Basic: Требуется 3D Analyst
- Standard: Требуется 3D Analyst
- Advanced: Требуется 3D Analyst
