Применить символы слоя (Инструменты Управление данными)

Краткая информация

Применяет настройки символов из указанного слоя или файла слоя к входному слою. Его можно применить к пространственному объекту, растру, слою сетевого анализа, TIN и геостатистическому слою.

Иллюстрация

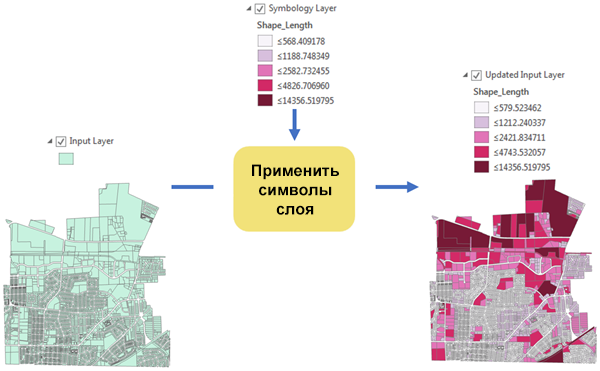

Иллюстрация инструмента Применить символы слоя

Использование

Слой символов должен соответствовать типу данных входного слоя. Например, слой пространственных объектов не может быть применен к растровому слою и наоборот.
Слой символов может применяться только к пространственным объектам с одинаковой геометрией. Например, точечные символы нельзя применить к полигональному слою.
Кроме символов, инструмент переносит параметры поле времени, 3D высоты и отступ, класс надписей и всплывающее окно HTML.
Если входные данные представлены классом пространственных объектов или путем к набору данных, этот инструмент будет создавать и возвращать новый слой с результатом примененного инструмента.
Вы можете сохранить или обновить диапазоны символов в параметре Обновить диапазоны символов по данным. Методы назначения символов по умолчанию являются динамическими. Например, к входному слою применена классификация на 5 классов методом Естественные границы из слоя символов, и граничные значения подбираются по значениям поля Shape_Area из входного слоя. Если включена опция Сохранить диапазоны, будут использованы те же значения, что и у слоя символов. Если выбрана опция Обновить диапазоны, будет использован метод классификации Естественные границы с пятью классами из входного слоя по полю Shape_Area.

Динамические методы:
- Символы уникальных значений к пространственным объектам
  - Уникальные значения обновляются в соответствии со значениями входного слоя.
  - Если вы не хотите, чтобы классификация уникальных значений обновлялась, выберите <all other values> символ по умолчанию в слое символов.
- Градуированные символы к пространственным объектам
  - Граничные значения обновляются по значениям входного слоя.
  - Если вы не хотите, чтобы выходные граничные значения были обновлены, выберите классификацию вручную.
- Классифицированные значения к растру
  - Граничные значения обновляются с учетом значений входного слоя.
  - Если вы не хотите, чтобы выходные граничные значения были обновлены, выберите классификацию вручную.
Установка параметра Обновить диапазоны символов по данным на Сохранять диапазоны скопирует подписи из Слоя символов во Входной слой. Если параметр установлен на Обновить диапазоны, подписи будут вычислены заново.
Символы сохраняются только на протяжении существования слоя. Слой можно сохранить, сохранив сеанс ArcGIS Pro или сохранив его в файл слоя с помощью инструмента Сохранить слой в файл.

Чтобы увидеть результаты применения символов, выполненные инструментом-скриптом, у инструмента должен быть производный выходной параметр. Точно так же параметр Обновленный входной слой должен быть установлен в качестве производного параметра модели в инструменте модели, чтобы можно было увидеть изменения символов.

Подпись	Объяснение	Тип данных
Входной слой	Слой, к которому будут применены условные обозначения другого слоя.	Feature Layer; Raster Layer; Layer
Слой символов	Слой, содержащий символы, которые будут применены ко входному слою. Поддерживаются файлы как `.lyrx`, так и `.lyr`.	Layer
Поля символов (Дополнительный)	Поля из входного слоя, которые соответствуют полям символов, используемых в слое символов. Столбцы таблицы значений: Type–Specifies whether the field is the symbology value field, normalization field, or other type. Value field–The field will be used as the primary field to symbolize values. Normalization field–The field will be used to normalize quantitative values. Exclusion clause field–The field will be used for the symbology exclusion clause. Chart renderer pie size field–The field will be used to set the size of pie chart symbols. Rotation X expression field–The field will be used to set the rotation of symbols on the x-axis. Rotation Y expression field–The field will be used to set the rotation of symbols on the y-axis. Rotation Z expression field–The field will be used to set the rotation of symbols on the z-axis. Transparency expression field–The field will be used to set the transparency of symbols Transparency normalization field–The field will be used to normalize transparency values. Size expression field–The field will be used to set the size or width of symbols. Color expression field–The field will be used to set the color of symbols. Primitive override expression field–The field will be used to set various properties on individual symbol layers. Source Field–The symbology field used in the symbology layer. Use "#" if you do not know the source field and want the system default to be used. Target Field–The field from the input layer to use when applying the symbology.	Value Table
Обновить диапазоны символов по данным (Дополнительный)	Указывает, будут ли обновляться диапазоны символов. По умолчанию–Диапазоны символов будут обновлены за исключением следующих ситуаций: когда входной слой пуст, когда слой символов использует границы классов (например, градуированные цвета или градуированные символы), метод классификации вручную или заданный интервал, или когда слой символов использует уникальные значения, а также когда отмечена опция Показать все остальные значения. Обновить диапазоны–Диапазоны символов будут обновлены. Сохранить диапазоны–Диапазоны символов не будут обновляться; они будут сохранены.	String

Производные выходные данные

Подпись	Объяснение	Тип данных
Обновленный входной слой	Обновленный входной слой.	Layer

arcpy.management.ApplySymbologyFromLayer(in_layer, in_symbology_layer, {symbology_fields}, {update_symbology})

Имя	Объяснение	Тип данных
in_layer	Слой, к которому будут применены условные обозначения другого слоя.	Feature Layer; Raster Layer; Layer
in_symbology_layer	Слой, содержащий символы, которые будут применены ко входному слою. Поддерживаются файлы как `.lyrx`, так и `.lyr`.	Layer
symbology_fields [[field_type, source_field, target_field],...] (Дополнительный)	Поля из входного слоя, которые соответствуют полям символов, используемых в слое символов. Столбцы таблицы значений: `Type`–Specifies whether the field is the symbology value field, normalization field, or other type. `VALUE_FIELD`–The field will be used as the primary field to symbolize values. `NORMALIZATION_FIELD`–The field will be used to normalize quantitative values. `EXCLUSION_CLAUSE_FIELD`–The field will be used for the symbology exclusion clause. `CHART_RENDERER_PIE_SIZE_FIELD`–The field will be used to set the size of pie chart symbols. `ROTATION_XEXPRESSION_FIELD`–The field will be used to set the rotation of symbols on the x-axis. `ROTATION_YEXPRESSION_FIELD`–The field will be used to set the rotation of symbols on the y-axis. `ROTATION_ZEXPRESSION_FIELD`–The field will be used to set the rotation of symbols on the z-axis. `TRANSPARENCY_EXPRESSION_FIELD`–The field will be used to set the transparency of symbols `TRANSPARENCY_NORMALIZATION_FIELD`–The field will be used to normalize transparency values. `SIZE_EXPRESSION_FIELD`–The field will be used to set the size or width of symbols. `COLOR_EXPRESSION_FIELD`–The field will be used to set the color of symbols. `PRIMITIVE_OVERRIDE_EXPRESSION_FIELD`–The field will be used to set various properties on individual symbol layers. `Source Field`–The symbology field used in the symbology layer. Use "#" if you do not know the source field and want the system default to be used. `Target Field`–The field from the input layer to use when applying the symbology.	Value Table
update_symbology (Дополнительный)	Указывает, будут ли обновляться диапазоны символов. `DEFAULT`–Диапазоны символов будут обновлены, за исключением следующих ситуаций: Когда входной слой пуст Когда слой символов использует разрывы классов (например, при использовании градуированных цветов или градуированных символов), а метод классификации — Вручную или Заданный интервал Когда слой символов использует уникальные значения и отмечена опция Показать все остальные значения `UPDATE`–Диапазоны символов будут обновлены. `MAINTAIN`–Диапазоны символов не будут обновляться; они будут сохранены.	String

Производные выходные данные

Имя	Объяснение	Тип данных
out_layer	Обновленный входной слой.	Layer

Пример кода

ApplySymbologyFromLayer, пример 1 (окно Python)

В следующем скрипте окна Python показано, как используется функция ApplySymbologyFromLayer в режиме прямого запуска.

import arcpy
arcpy.env.workspace = "C:/data.gdb"
arcpy.management.ApplySymbologyFromLayer("sf_points", "sf_points_water.lyrx")

ApplySymbologyFromLayer, пример 2 (автономный скрипт)

Ниже показано, как использовать функцию ApplySymbologyFromLayer в автономном скрипте.

# Import system modules
import arcpy

# Set the current workspace
arcpy.env.workspace = "C:/data.gdb"

# Set layer to apply symbology to
inputLayer = "sf_points"

# Set layer that output symbology will be based on
symbologyLayer = "water_symbols_pnt.lyrx"

# Apply the symbology from the symbology layer to the input layer
arcpy.management.ApplySymbologyFromLayer(inputLayer, symbologyLayer)

ApplySymbologyFromLayer, пример 3 (автономный скрипт)

Ниже показано, как использовать функцию ApplySymbologyFromLayer в автономном скрипте.

# Import system modules
import arcpy

# Set the current workspace
arcpy.env.workspace = "C:/data.gdb"

# Set layer to apply symbology to
inputLayer = "InlandEmpireBlocks"

# Set layer that output symbology will be based on
symbologyLayer = "USCensusBlocks.lyrx"

# The symbology layer is symbolized by population normalized by area.
# Symbolize the input by Pop2014 field normalized to Square Miles
symbologyFields = [["VALUE_FIELD", "#", "Pop2014"],
                   ["NORMALIZATION_FIELD", "#", "SQ_MILES"]]

# Apply the symbology from the symbology layer to the input layer
arcpy.management.ApplySymbologyFromLayer(inputLayer, symbologyLayer,
                                         symbologyFields)

ApplySymbologyFromLayer, пример 3 (инструмент скрипта)

В инструменте скрипта примените символы к нескольким полученным выходным векторным слоям. Инструмент в примере имеет следующие параметры:

— Входные слои

— Тип данных: Векторный слой (многозначные)

— Тип: Обязательный

— Направление: Ввод

— Символы

— Тип данных: Векторный слой

— Тип: Обязательный

— Направление: Ввод

— Производные выходные данные

— Тип данных: Векторный слой (многозначные)

— Тип: Полученный

— Направление: Вывод

# Import system modules
import os
import arcpy

# Get Parameters
layers = arcpy.GetParameter(0)  # Accepts Feature Layers (multivalue)
sym = arcpy.GetParameter(1)  # Accepts a Feature Layer

# Apply symbology to each input layer, store the result objects in a list
results = []
for layer in layers:

    # Derive the name of the output featureclass
    layername = arcpy.Describe(layer).baseName
    outfeature = os.path.join(arcpy.env.scratchGDB, layername + "_out")

    # Copy feature to get output. This step can be replaced by other
    # steps that produce or manipulate a feature class.
    arcpy.management.CopyFeatures(layer, outfeature)

    # Apply symbology to the final output
    res = arcpy.management.ApplySymbologyFromLayer(outfeature, sym)

    # Append multivalue feature
    results.append(res)

# Set the symbology of the derived output parameter using the
# list of result objects
arcpy.SetParameter(2, results)

Параметры среды

Автоподтверждение, Текущая рабочая область

Информация о лицензировании

Basic: Да
Standard: Да
Advanced: Да
