Интерполировать форму (Инструменты Spatial Analyst)

Краткая информация

Создает 3D-объекты посредством интерполяции z-значений с поверхности.

[Более подробно о работе инструмента Интерполировать форму

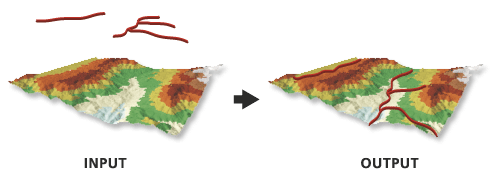

Иллюстрация

Иллюстрация инструмента Интерполировать форму

Использование

Этот инструмент создает 3D-объекты, используя значения высоты, полученные из перекрывающихся частей входной поверхности. 3D-полигон будет хранить z-значения только по своему периметру, так как внутренняя часть 3D-полигона будет определена произвольно при визуализации. Поэтому 3D-полигоны, как правило, не подходят для представления неплоскостной информации о высоте. Чтобы создать истинное представление поверхности, используйте инструмент Интерполировать полигон в мультипатч.
Любые сегменты кривых линий или полигонов будут уплотнены на основе значения параметра Расстояние разбиения. Если расстояние разбиения не указано, это значение будет получено из входной поверхности. Для растра размером разбиения по умолчанию будет размер ячейки растра. Для TIN, terrain или набора данных LAS расстояние разбиения по умолчанию будет основываться на ребрах, созданных триангулированной поверхностью. Если кривая короче, чем размер разбиения, то кривая будет упрощена до линии с двумя точками, с использованием ее начальной и конечной точек.
При использовании интерполяции естественной окрестности необходимо указать расстояние выборки, равное или большее половины среднего интервала между точками на поверхности.
При использовании параметра Интерполировать только вершины объекты с вершинами, не попадающими в область данных поверхности, будут пропущены и не войдут в выходные данные, если только входная поверхность не является растровой и используется метод интерполяции Ближайшая окрестность.
Если входной класс объектов содержит m-значения, выходной класс объектов также будет содержать m-значения, а исходные m-значения вершин сохраняются.

Подпись	Объяснение	Тип данных
Входная поверхность	Поверхность, которая будет использоваться для интерполяции z-значений.	LAS Dataset Layer; Mosaic Layer; Raster Layer; Terrain Layer; TIN Layer; Image Service
Входные объекты	Входные объекты, которые будут обработаны.	Feature Layer
Выходной класс пространственных объектов	Класс объектов, который будет получен.	Feature Class
Расстояние выборки (Дополнительный)	Интервал, по которому будут интерполированы Z-значения. По умолчанию это размер ячейки набора растровых данных или естественное сгущение триангулированной поверхности.	Double
Коэффициент Z (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
Метод (Дополнительный)	Определяет метод интерполяции, используемый для определения значений высоты для выходных объектов. Опции будут доступны в зависимости от типа поверхности. Билинейный–Значение запрашиваемой точки будет определено с использованием билинейной интерполяции. Применяется по умолчанию в случае растровой поверхности. Ближайшего соседа–Значение запрашиваемой точки будет определено с использованием интерполяции Ближайшая окрестность. При использовании этого метода, будут интерполироваться значения поверхности только по вершинам входных объектов. Это опция доступна только для растровой поверхности. Линейная–Значения высоты будут получены из плоскости, которая определяется треугольником, содержащим x,y-расположение запрашиваемой точки. Это метод интерполяции по умолчанию для наборов данных TIN, terrain и LAS. Естественная окрестность–Значения высоты будут получены путем применения взвешивания на основе площади к естественной окрестности запрашиваемой точки. Объединить мин. z–Значения высоты будут получены из наименьшего z-значения, найденного в естественной окрестности запрашиваемой точки. Объединить макс. z–Значения высоты будут получены из наибольшего z-значения в естественной окрестности запрашиваемой точки. Объединить ближайшие Z–Значения высоты будут получены из ближайшего значения в естественной окрестности запрашиваемой точки. Объединить ближайшие к среднему Z–Значения высоты будут получены из z--значения, которое ближе всего к среднему из всех естественных окрестностей запрашиваемой точки.	String
Интерполировать только вершины (Дополнительный)	Определяет, будет ли интерполяция выполняться по вершинам входного объекта (с игнорированием опции расстояния разбиения). Отмечено–Интерполяция будет выполняться только по вершинам. Не отмечено–Интерполяция будет выполняться с использованием расстояния разбиения. Используется по умолчанию.	Boolean
Уровень пирамидных слоев (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double
Сохранять объекты частично выходящие за поверхность (Дополнительный)	Определяет, будут ли сохраняться в выходных данных объекты, одна или несколько вершин которых выходят за пределы области данных растра. Параметр доступен только для растровой входной поверхности и при использовании интерполяции Ближайшая окрестность. Отмечено–Каждая вершина, которая находится вне растровой поверхности, получит z-значение, извлеченное из тренда z-значений, вычисленных для вершин, находящихся в пределах растровой поверхности, и будет сохранена в выходных данных. Не отмечено–Объекты, хотя бы одна вершина которых находится вне растровой поверхности, не переносятся в выходные данные. Используется по умолчанию.	Boolean
Интерполяция m-значений для уплотненных вершин (Дополнительный)	Указывает, будут ли значения m для вершин линий и полигонов, добавленных в результате уплотнения, интерполироваться из исходных входных вершин. При применении, m-значения для уплотненных вершин интерполируются вдоль исходного сегмента между двумя существующими вершинами, имеющими m-значения. Если у какой-либо из исходных вершин отсутствует значение m, то значения m всех вновь добавленных вершин вдоль этого сегмента устанавливаются равными NaN. Отмечено–M-значения для уплотненных вершин будут интерполироваться. Не отмечено–M-значения для уплотненных вершин не будут интерполироваться. Используется по умолчанию.	Boolean

InterpolateShape(in_surface, in_feature_class, out_feature_class, {sample_distance}, {z_factor}, {method}, {vertices_only}, {pyramid_level_resolution}, {preserve_features}, {interpolate_m_value})

Имя	Объяснение	Тип данных
in_surface	Поверхность, которая будет использоваться для интерполяции z-значений.	LAS Dataset Layer; Mosaic Layer; Raster Layer; Terrain Layer; TIN Layer; Image Service
in_feature_class	Входные объекты, которые будут обработаны.	Feature Layer
out_feature_class	Класс объектов, который будет получен.	Feature Class
sample_distance (Дополнительный)	Интервал, по которому будут интерполированы Z-значения. По умолчанию это размер ячейки набора растровых данных или естественное сгущение триангулированной поверхности.	Double
z_factor (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
method (Дополнительный)	Определяет метод интерполяции, используемый для определения значений высоты для выходных объектов. Опции будут доступны в зависимости от типа поверхности. `BILINEAR`–Значение запрашиваемой точки будет определено с использованием билинейной интерполяции. Применяется по умолчанию в случае растровой поверхности. `NEAREST`–Значение запрашиваемой точки будет определено с использованием интерполяции Ближайшая окрестность. При использовании этого метода, будут интерполироваться значения поверхности только по вершинам входных объектов. Это опция доступна только для растровой поверхности. `LINEAR`–Значения высоты будут получены из плоскости, которая определяется треугольником, содержащим x,y-расположение запрашиваемой точки. Это метод интерполяции по умолчанию для наборов данных TIN, terrain и LAS. `NATURAL_NEIGHBORS`–Значения высоты будут получены путем применения взвешивания на основе площади к естественной окрестности запрашиваемой точки. `CONFLATE_ZMIN`–Значения высоты будут получены из наименьшего z-значения, найденного в естественной окрестности запрашиваемой точки. `CONFLATE_ZMAX`–Значения высоты будут получены из наибольшего z-значения в естественной окрестности запрашиваемой точки. `CONFLATE_NEAREST`–Значения высоты будут получены из ближайшего значения в естественной окрестности запрашиваемой точки. `CONFLATE_CLOSEST_TO_MEAN`–Значения высоты будут получены из z--значения, которое ближе всего к среднему из всех естественных окрестностей запрашиваемой точки.	String
vertices_only (Дополнительный)	Определяет, будет ли интерполяция выполняться по вершинам входного объекта (с игнорированием опции расстояния разбиения). `VERTICES_ONLY`–Интерполяция будет выполняться только по вершинам. `DENSIFY`–Интерполяция будет выполняться с использованием расстояния разбиения. Используется по умолчанию.	Boolean
pyramid_level_resolution (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double
preserve_features (Дополнительный)	Определяет, будут ли сохраняться в выходных данных объекты, одна или несколько вершин которых выходят за пределы области данных растра. Параметр доступен только для растровой входной поверхности и при использовании интерполяции Ближайшая окрестность. `PRESERVE`–Каждая вершина, которая находится вне растровой поверхности, получит z-значение, извлеченное из тренда z-значений, вычисленных для вершин, находящихся в пределах растровой поверхности, и будет сохранена в выходных данных. `EXCLUDE`–Объекты, хотя бы одна вершина которых находится вне растровой поверхности, не переносятся в выходные данные. Используется по умолчанию.	Boolean
interpolate_m_value (Дополнительный)	Указывает, будут ли значения m для вершин линий и полигонов, добавленных в результате уплотнения, интерполироваться из исходных входных вершин. При применении, m-значения для уплотненных вершин интерполируются вдоль исходного сегмента между двумя существующими вершинами, имеющими m-значения. Если у какой-либо из исходных вершин отсутствует значение m, то значения m всех вновь добавленных вершин вдоль этого сегмента устанавливаются равными NaN. `INTERPOLATE_M_VALUE`–M-значения для уплотненных вершин будут интерполироваться. `NO_INTERPOLATE_M_VALUE`–M-значения для уплотненных вершин не будут интерполироваться. Используется по умолчанию.	Boolean

Пример кода

InterpolateShape пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

from arcpy.sa import *
InterpolateShape("my_tin", "roads.shp", "roads_interp.shp")

InterpolateShape пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

# Name: InterpolateShape_Ex_02.py
# Description: This script demonstrates how to use InterpolateShape on the 2D
# features in a target workspace.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy.sa import *

# Set the analysis environments
arcpy.env.workspace = "C:/arcpyExamples/data"

# Set the local variables
inFeatureClass = "point.shp"
inSurface = "dtm_tin"
OutFeatureClass = "point_interp.shp"
method = "NEAREST"

# Run the tool
InterpolateShape(inSurface, inFeatureClass, OutFeatureClass, 15, 1, method, True)

Параметры среды

Текущая рабочая область, Временная рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходное ключевое слово конфигурации, Автоподтверждение

Информация о лицензировании

Basic: Требуется Spatial Analyst или 3D Analyst
Standard: Требуется Spatial Analyst или 3D Analyst
Advanced: Требуется Spatial Analyst или 3D Analyst
